Motor lineal de alta velocidad para espejo bidimensional Mini motor actuador lineal

  • High Speed Linear Motor For Two Dimensional Mirror Mini Linear Actuator Motor
  • High Speed Linear Motor For Two Dimensional Mirror Mini Linear Actuator Motor
  • High Speed Linear Motor For Two Dimensional Mirror Mini Linear Actuator Motor
Lugar de origen Jiangsu, China
Nombre de la marca SUPT
Certificación ce

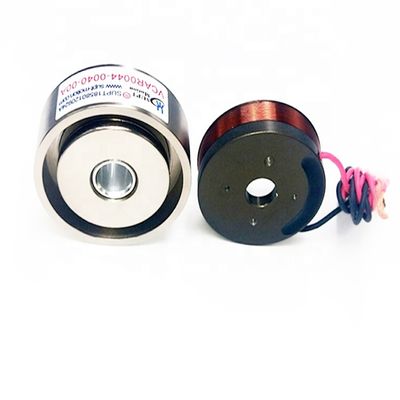

Número de modelo VCAR0044-0040-00A
Cantidad de orden mínima ≥1
Precio $110.00/pieces
Detalles de empaquetado &amp del cartón; motor de la impresora de la caja de madera 3d
Tiempo de entrega Entrega de los días del general 5-7, rápidamente 3-5 días, de a granel ser negociado
Condiciones de pago T/T
Capacidad de la fuente Negociable

Éntreme en contacto con gratis las muestras y los vales.

WhatsAPP:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Garantización 3 años Utilización BARCO, coche, bicicleta eléctrica, UAV, robot, respirador médico, microscopio, la óptica
El tipo Micromotor Torque de trabajo Las solicitudes
Construcción Imán permanente Conmutación El cepillo
Proteger la característica Totalmente cerrado Velocidad (RPM) Alta velocidad
Corriente continua (A) 4.9A Eficiencia IE 1
Fuerza máxima ((N) 44 Velocidad máxima (mm) 4
motor de la impresora 3d (V) 18,3 Peso del rotor ((kg) 45
Diámetro del estator (milímetro) 53 Fuerza continua ((N) 16.3
Resaltar

Motor micro lineal de alta velocidad 44N

,

Micro motor lineal para espejo bidimensional

,

Motor de accionamiento lineal pequeño 44N
Deja un mensaje
Descripción de producto

Motor de actuador micro lineal para espejo bidimensional de alta velocidad







Descripción del producto:

Los motores de micro bobina de voz encuentran una aplicación notable en sistemas de espejos bidimensionales (2D), lo que permite un posicionamiento preciso y rápido del espejo para varios sistemas ópticos y láser.Estos motores en miniatura ofrecen un control y una precisión excepcionales, lo que los hace ideales para dirigir los rayos láser, ajustar las rutas ópticas y facilitar los sistemas de comunicación.

En una configuración de espejo 2D, los motores de bobina de micro voz se integran con la estructura del espejo para permitir movimientos angulares controlados en dos direcciones ortogonales.Este movimiento preciso permite la manipulación precisa de los haces de luz, mejorando el rendimiento de los sistemas ópticos.

El conjunto de espejos está compuesto por el propio espejo y el motor de micro bobina de voz.El motor de la bobina de micro vozLa bobina del motor se coloca dentro del campo magnético, creando las fuerzas necesarias para inducir el movimiento del espejo.

Por ejemplo, en los sistemas láser, los motores de micro bobina de voz juegan un papel vital en la dirección del haz.Cambiando efectivamente la dirección del haz láserEsta tecnología encuentra aplicaciones en proyectores de espectáculos láser, sistemas de comunicación láser e incluso en procesos de fabricación basados en láser, donde es esencial un control preciso de los rayos láser.

En el ámbito de la microscopía, los motores de micro bobina de voz integrados con espejos 2D contribuyen a las técnicas de imagen avanzadas.Los investigadores pueden ajustar dinámicamente el enfoque y los ángulos de iluminación, lo que resulta en una mayor claridad y profundidad de la imagen.

La instalación y el funcionamiento de motores de bobina de micro voz en sistemas de espejo 2D implican una ingeniería de precisión.Los ingenieros diseñan meticulosamente la estructura mecánica para garantizar la mínima fricción y reacciónLas conexiones eléctricas del motor están integradas con la electrónica de control que interpreta los comandos y genera las corrientes adecuadas para impulsar el motor.



Características:

  • Nombre del producto: Motor de bobina de voz Vcm
  • Tipo de motor: Micro motor
  • Garantía: 3 años
  • Golpe: corto
  • Peso: ligero
  • Resolución: Alta
  • Precisión de posicionamiento: Alta
  • Motor de voz de bobina

Parámetros técnicos:



Modelo de producto Fuerza máxima
(N)		 Fuerza continua
a 25°C (N)		 Acción total
(mm)		 Ventilación máxima
(V)		 Constante de campo electromagnético de retorno
(V/m/s)		 Peso de la bobina
(g) El		 Diámetro del estator (mm) La longitud
(mm)
VCAR0001-0064-00A: el valor de las emisiones de CO2 es el valor de las emisiones de CO2 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A: el valor de las emisiones de gases de efecto invernadero en el aire 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A: el valor de las emisiones de CO2 es el valor de las emisiones de CO2 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A: el valor de las emisiones de CO2 es el valor de las emisiones de CO2 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A: el valor de las emisiones de gases de efecto invernadero 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A: el valor de las emisiones de gases de efecto invernadero en el aire 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A: el valor de las emisiones de gases de efecto invernadero en el aire 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A: el valor de las emisiones de CO2 de las instalaciones de ensayo 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A: el valor de las emisiones de gases de efecto invernadero en el aire 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A: el valor de las emisiones de gases de efecto invernadero en el aire 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A: el valor de las emisiones de gases de efecto invernadero en el aire 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A: el valor de las emisiones de gases de efecto invernadero en el aire 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A: el valor de las emisiones de gases de efecto invernadero en el aire 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A: el valor de las emisiones de gases de efecto invernadero en el aire 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A: el valor de las emisiones de gases de efecto invernadero 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A: el valor de las emisiones de gases de efecto invernadero en el aire 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A: el valor de las emisiones de gases de efecto invernadero en el aire 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A: el valor de las emisiones de gases de efecto invernadero en el aire 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A: el valor de las emisiones de gases de efecto invernadero en el aire 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A: el valor de las emisiones de gases de efecto invernadero en el aire 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A: el valor de las emisiones de gases de efecto invernadero en el aire 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A: el valor de las emisiones de gases de efecto invernadero en el aire 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A: el número de unidades de producción y el número de unidades de producción. 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A: el valor de las emisiones de gases de efecto invernadero en el aire 1351 376.8 31 73.5 68 1071 110 143.7




Aplicaciones:

El motor de bobina de voz es un tipo especial de motor de accionamiento directo. El modelo de utilidad tiene las ventajas de estructura simple, pequeño volumen, alta velocidad, alta aceleración, respuesta rápida, etc. En los últimos años, con la mejora del sistema de posicionamiento de alta velocidad y alta precisión y el rápido desarrollo de la tecnología del motor de bobina de voz,motor de bobina de voz no sólo se utiliza ampliamente en sistemas de posicionamiento de precisión como disco, el posicionamiento del disco láser, etc. , en muchas formas diferentes de alta aceleración, la excitación de alta frecuencia también se ha utilizado ampliamente.plataforma de posicionamiento de múltiples coordenadas en el condado de Mecánico, electro de precisión.

Motor lineal de alta velocidad para espejo bidimensional Mini motor actuador lineal 0



Nuestros servicios

 Indicadores técnicos y especificaciones pueden ser personalizados

Servicio posventa satisfactorio



Motor lineal de alta velocidad para espejo bidimensional Mini motor actuador lineal 1

Información sobre la empresa

 Motor lineal de alta velocidad para espejo bidimensional Mini motor actuador lineal 2





Certificaciones

 Motor lineal de alta velocidad para espejo bidimensional Mini motor actuador lineal 3

Preguntas frecuentes



1Viajes: viajes efectivos, utilizados para calcular el el total de viajesde lasvalor de la fuerza.



2- Dirección de movimiento: instalación horizontal o vertical 90 grados.



3Fuerza de carga:cinstantánea en la dirección inversa defuerzaen elmotor, tales como resortes, etc.



4.Peso de carga: la parte de calidad total del movimiento, incluido el control deslizante de calidad



5Tipo de movimiento: 1.movimiento de punto a punto;2.la reciprocidad de la regla (por ejemplo, escaneo).



6. Curva de velocidad: 1.una curva de velocidad trapezoidal;2.curva de velocidad triangular; 3.Curva de velocidad sinusoidal.



¡Apreciamos su trabajo!
