Motor de micro imán permanente motor de bobina de voz de eje incorporado para la industria de semiconductores
| Lugar de origen | Jiangsu, China |
|---|---|
| Nombre de la marca | SUPT |
| Certificación | ce,ISO9001,CCC |
| Número de modelo | VCAH0070-0149-00A |
| Cantidad de orden mínima | 2 piezas |
| Precio | $180.00/pieces >=2 pieces |
| Detalles de empaquetado | & del cartón; motor de bobina de voz de la caja de madera |
| Tiempo de entrega | 1-5 el envío de los días de los productos 5-7, muestrea 3-5 días, de a granel para ser negociado |
| Condiciones de pago | T/T |
| Capacidad de la fuente | 2000 pedazos/pedazos por Motor de bobina de voz del mes |
Éntreme en contacto con gratis las muestras y los vales.
WhatsAPP:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Garantización | 3 meses-1 año | Utilización | Botes, coches, bicicletas eléctricas, drones, robots, ventiladores médicos, microscopios, endoscopio |
|---|---|---|---|
| El tipo | Micromotor | Torque de trabajo | Las solicitudes |
| Construcción | Imán permanente | Conmutación | El cepillo |
| Proteger la característica | Totalmente cerrado | Velocidad (RPM) | Alta velocidad |
| Corriente continua (A) | 4a | Eficiencia | IE 1 |
| Fuerza máxima ((N) | 70 | Velocidad máxima (mm) | 14,9 |
| motor de bobina de voz ((V) | 26,9 | Peso del rotor ((kg) | 79 |
| Diámetro del estator (milímetro) | 43 | Fuerza continua ((N) | 27.3 |
| Puerto | Motor de bobina de voz de Shangai | ||
| Resaltar | Motor de micro imán permanente VCM,Motor de bobina de voz vertical VCM,Motor de bobina de voz para bomba de diafragma pequeña |
||
Descripción de producto
Motor de bobina de voz de dirección vertical micro-magnética para bomba de diafragma pequeña
Descripción del producto

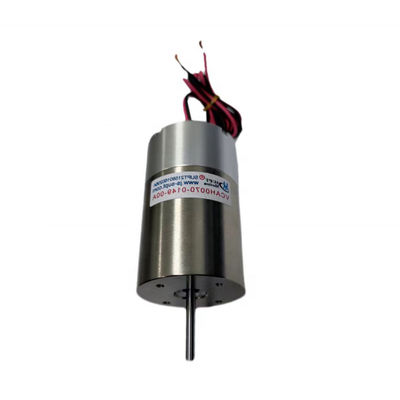

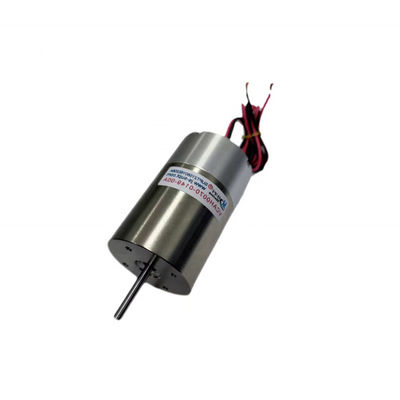

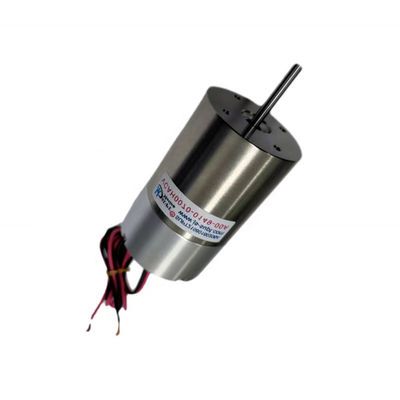

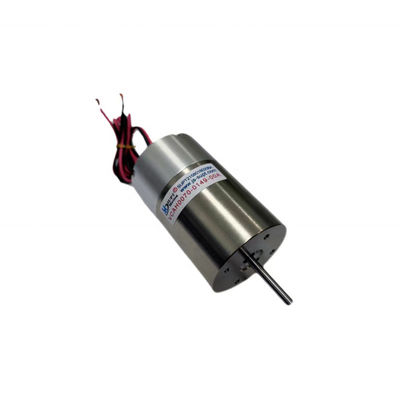

El modelo es VCAH0070-0149-00A motor de bobina de voz con eje de movimiento incorporado y rodamiento lineal de precisión.alta rigidez y resistencia al desgasteSe caracteriza por un peso ligero, un volumen pequeño, un tiempo de respuesta corto, una alta frecuencia, una alta precisión, una alta aceleración, una larga vida útil, etc. Presenta un motor de bobina de voz de eje completamente cerrado con un motor de bobina de voz de tipo de exportación totalmente protegido que proporciona un rendimiento superior y está completamente cerrado a un nivel de ruido bajo.Fabricados con aleación de aluminio resistente al desgaste, actuador de bobina de voz de casa completa para proporcionar una durabilidad y vida superior.
El motor de bobina de voz de eje lineal incorporado (VCM) tiene una amplia gama de aplicaciones en la industria de semiconductores, principalmente en las siguientes áreas:
Sistemas de litografía:
La litografía es una pieza clave del equipo en el proceso de fabricación de semiconductores, utilizada para transferir patrones de circuito a obleas de silicio.El proceso de litografía requiere una precisión extrema y una respuesta rápidaLos motores de bobina de voz de eje lineal incorporados son ideales para su uso en sistemas de alineación y escaneo para máquinas de litografía debido a su alta aceleración.control preciso de la posición y movimiento libre de desgaste.
Manejo de las obleas:
Los motores de bobina de voz proporcionan un movimiento lineal sin fricción para garantizar un posicionamiento muy preciso de las obleas durante el manejo.Esto es crítico para transferir, posicionamiento y carga de las obleas para mejorar la productividad y el rendimiento.
Estaciones de la sonda:
Las estaciones de sonda se utilizan para colocar con precisión las sondas en lugares específicos en una oblea para probar sus características eléctricas durante las pruebas de semiconductores.La alta precisión y la capacidad de respuesta de los motores de bobina de voz los hacen ideales para los pequeños movimientos y las necesidades de posicionamiento preciso de las estaciones de sonda.
Equipo de embalaje:
En el proceso de envasado de semiconductores, los chips deben montarse y conectarse con precisión.aumentando así la velocidad y precisión del proceso de envasado.
Sistemas de alineación automática
El proceso de alineación en la fabricación de semiconductores requiere un alto grado de precisión para garantizar que los patrones de circuito de cada capa se apilen correctamente.Las características de posicionamiento de alta precisión de los motores de bobina de voz los hacen ideales para su uso en sistemas de alineación automática, lo que permite una precisión de alineación a nivel nanométrico.
Parámetros técnicos:
| Modelo de producto | Fuerza máxima (N) |
Fuerza continua a 25°C (N) |
Acción total (mm) |
Ventilación máxima (V) |
Constante de campo electromagnético de retorno (V/m/s) |
Diámetro del estator (mm) | La longitud (mm) |
El hilo de extremo del eje (mm) |
| VCAH0253-0120-00A: el valor de las emisiones de gases de efecto invernadero en el aire | 253 | 46.5 | 12 | 42.7 | 16 | 53.95 | 109 | M5 (Interior) |
| VCAH0011-0070-00A | 11 | 3.6 | 7 | 26.2 | 4.9 | 31.5 | 38.9 | M3 (exterior) |
| VCAH0013-0070-00A | 13 | 4.2 | 7 | 26.6 | 5.7 | 29 | 40.5 | M3 (exterior) |
| VCAH0030-0100-00A | 30 | 7.2 | 10 | 24.9 | 5.2 | 37 | 47 | M3 (exterior) |
| VCAH0040-0075-00A | 40 | 12.3 | 7.5 | 16.8 | 6.9 | 36 | 50 | ¥3 |
| VCAH0040-0240-00A: el valor de las emisiones de gases de efecto invernadero en el aire | 40 | 6 | 24 | 44.5 | 8 | 41 | 83 | M3 (Interior) |
| VCAH0065-0140-00A: el número de unidades de producción de las que se trate. | 65 | 24.6 | 14 | 27.6 | 16 | 44 | 75 | M3 (Interior) |
| VCAH0230-0110-00A: el número de unidades de producción y el número de unidades de producción. | 230 | 100 | 11 | 34.2 | 37 | 71 | 117 | ¥10 |
Aplicaciones:
| Las aplicaciones principales de un motor de bobina de voz: |
| 1- Industria de semiconductores: cableado, corte, perforación, sistemas de transporte, soldadura y robótica. |
|
2- Funcionamiento de las válvulas en el campo:Tipo de válvulas de medición, sistemas de ensayo de presión, química de las válvulas neumáticas el sistema de inyección. |
| 3- Industria de micro máquinas: sistemas de alimentación, micro perforación, estampado de precisión. |
| 4.Sistema de vibración: Mesa de agitación, plataforma de vibración. |
| 5.Médico: Sistema de microinyección, equipo respiratorio, equipo de pruebas. |
| 6Tecnología de la aviación: Sistema de control de vuelo, sistema de retroalimentación del piloto. |
| 7.Campo de uso comercial:Pumpa de refrigeración de ordenador con cámara en miniatura Sistema de enfoque. |
| 8Industria de la automatización: Equipo láser,Dispensador, equipo de ensayo, máquinas textiles. |
Nuestros servicios
Indicadores técnicos y especificaciones pueden ser personalizados
Servicio posventa satisfactorio
Embalaje y envío
Información sobre la empresa
Certificaciones
Preguntas frecuentes
1Viajes: viajes efectivos, utilizados para calcular el el total de viajesde lasvalor de la fuerza.
2- Dirección de movimiento: instalación horizontal o vertical 90 grados.
3Fuerza de carga:cinstantánea en la dirección inversa defuerzaen elmotor, tales como resortes, etc.
4.Peso de carga: la parte de calidad total del movimiento, incluido el control deslizante de calidad
5Tipo de movimiento: 1.movimiento de punto a punto;2.la reciprocidad de la regla (por ejemplo, escaneo).
6. Curva de velocidad: 1.una curva de velocidad trapezoidal;2.curva de velocidad triangular; 3.Curva de velocidad sinusoidal.
