Modo de indicación Controlador de servomotores PLC Conducedor de servomotores acelerados
| Lugar de origen | Estados Unidos |
|---|---|
| Nombre de la marca | Copley |
| Certificación | ce,ISO9001,CCC |
| Número de modelo | ACJ055-18 |
| Cantidad de orden mínima | ≥1 |
| Precio | $560.00/pieces |
| Detalles de empaquetado | impulsión de empaquetado del cartón |
| Tiempo de entrega | 1-5 productos 5-7 días de envío, muestras 3-5 días, a granel a negociar |
| Condiciones de pago | T/T |
| Capacidad de la fuente | Negociable |
Éntreme en contacto con gratis las muestras y los vales.
WhatsAPP:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Corriente máxima | 18 | Tiempo máximo | 1 |
|---|---|---|---|
| De potencia de salida máximo | 970 | Resistencia de salida | 0,075 |
| Modo de control | Posición/velocidad/esfuerzo de torsión | Humedad | 0-95% HR |
| Válvula de entrada | 24 V | Corriente de salida | 0-4A |
| Voltado de salida | 0-24V | Rango de posición | 0-360° |
| Nivel de la protección | Protección IP67 | Frecuencia del pulso | 0-200KHz |
| Gama de la anchura de pulso | 0.5-2.5ms | Tamaño | 170*120*50mm |
| Gama de velocidad | 0-100rpm | El tipo | regulador del motor servo |
| Peso | luz | Temperatura de trabajo | -20-85°C |
| Resaltar | Control del servomotor en modo de indicación,El controlador del servomotor está accionado por PLC,Servoconductor de motor de aceleración con accionamiento por PLC |
||
Descripción de producto
Modo de indexación PLC Alimentado Accelnet Servo Motor Drive para red de control distribuida
Descripción

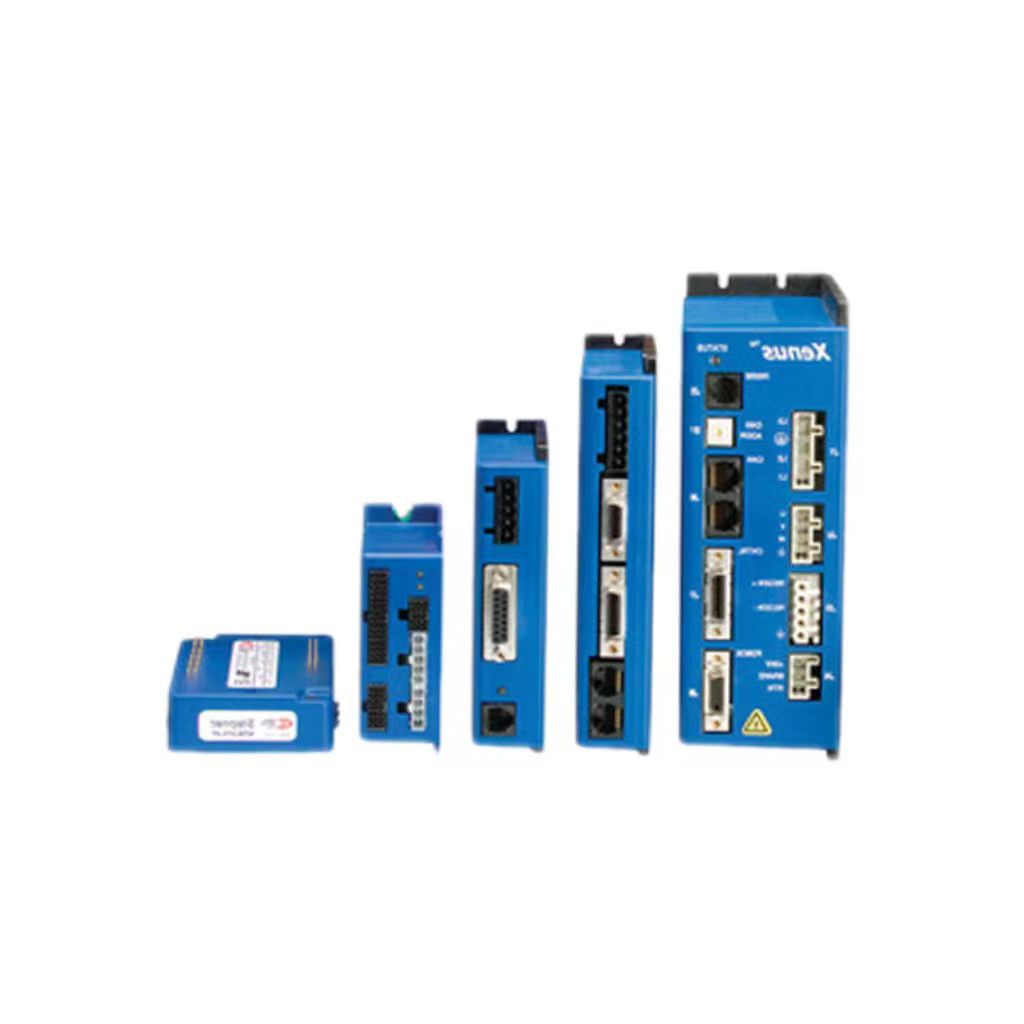

El motor de Copley
La unidad proporciona una interfaz de codificador de valor absoluto que admite protocolos Endat, Biss, SSI y Absolute A.Proporcionar el código fuente CMO o CML que se puede llamar directamente puede ser desarrollado bajo Windows y ROSTPuede llamar a la función de movimiento directamente relacionada, que controla el motor de acuerdo con la velocidad y la curva de posición especificada.

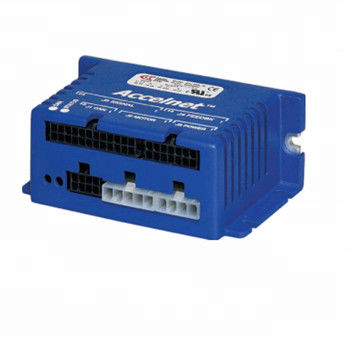

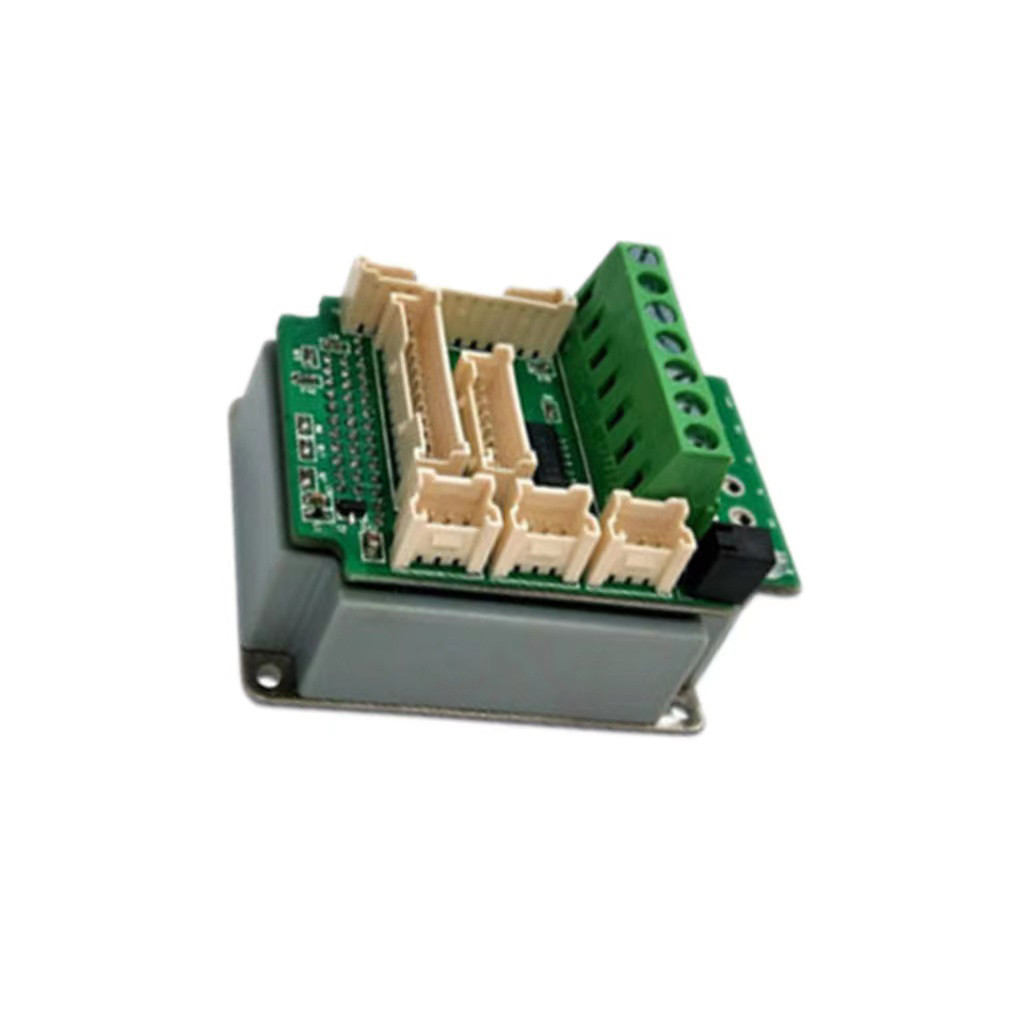

Accelnet Micro Panel es un servo motor compacto y de corriente continua
para el control de la posición, velocidad y par de corriente alterna sin escobillas y
Motores de cepillado de CC. Puede funcionar en un control distribuido
red, como unidad de indexación independiente, o con un dispositivo externo
Dos versiones están disponibles para soportar el control digital.
Cuadratura, o codificadores analógicos sin/cos.
El modo de indexación permite un funcionamiento simplificado con PLCs que
utilizar salidas para seleccionar y lanzar índices e entradas para leer
Además, el PLC puede enviar datos ASCII
que puede cambiar los perfiles de movimiento para que un índice pueda realizar
Los cambios en los requisitos de la máquina.
capacidad permite controlar múltiples unidades Accelnet
de los PLC que usan este protocolo de comunicación.
También se admite la arquitectura de control distribuido CANopen.
Como un nodo CAN que opera bajo el protocolo CANopen,
soporta la posición del perfil, la velocidad del perfil, el par del perfil,
Posicionamiento interpolado y direccionamiento.
operan en un solo bus CAN y pueden vincularse grupos de unidades
a través del CAN para que ejecuten perfiles de movimiento juntos.
Es posible operar con controladores de movimiento externos
en los modos de par (corriente), velocidad y posición.
las señales de mando pueden ser de ± 10 V (torque, velocidad, posición),
PWM/Polaridad (torque, velocidad) o formato paso a paso (CU/CD o
Paso/dirección).
| Modelo | Se trata de una serie de medidas de control. | - ¿Dónde está el avión? | Se trata de un proyecto de investigación. | Se trata de un proyecto de investigación. | No se puede utilizar. | ||||
| Potencia de salida | |||||||||
| Corriente máxima | 9(636) | 18 ((12.73) | 3(212) | 9(636) | 12 (8.5) | Adc ((Armas, sinusoidales, ± 5% | |||
| Horario de mayor actividad | 1 | 1 | 1 | 1 | 1 | Sección | |||
| corriente continua | 3(2.12) | 6(4.24) | 1 ((0.71) | 3(2.12) | 6(4.24) | Adc ((Armas, sinuscidales), ± 5% | |||
| Potencia máxima de salida | 490 | 970 | 270 | 800 | 1600 | - ¿ Qué? | |||
| continuas" | 163 | 323 | 89 | 267 | 533 | - ¿ Qué? | |||
| Resistencia de salida | 0.075 | 0.075 | 0.075 | 0.036 | 0.075 | Rlout ((Ω) | |||
| Votación máxima de salida | En el caso de las empresas de servicios de telecomunicaciones, el número de personas a las que se refiere el apartado 1 del presente artículo es el siguiente: | ||||||||
| Potencia de entrada | |||||||||
| A las horas. | 20-55 años | 20-55 años | 20 a 90 | 20 a 90 | 20 a 90 | +vdc, el transporte de información | |||
| El pico | 9 | 18 | 3 | 9 | 12 | Pico de Adc (< 1 segundo) | |||
| - ¿Qué es? | 3 | 6 | 1 | 3 | 6 | Adc continuo | |||
| Aux HV | Se aplicará el método de medición de la velocidad. | ||||||||
| Las emisiones de PWM | Inversor MOSFET de 3 fases, PWM ponderado en el centro de 15 kHz, modulación de vector espacial 3o kHz |
||||||||
| El tipo frecuencia de ondulación pwm |
|||||||||
| Control digital | |||||||||
Ciclos de control digital |
Corriente, velocidad, posición, control de bucle digital al 100%. Control de posición de doble bucle utilizando entrada de codificador secundario Circuito de corriente:15 kHz ((66.7 us) Velocidad, bucles de posición: 3 kHz ((333 us) Control sinusoidal orientado al campo o trapezoidal de Hall para motores de cepillado PWH ponderado con modulación del vector espacial circuito de corriente:2.5 kHz típico, el ancho de banda variará con la inductancia de sintonización y carga Los cambios en el voltaje del bus no afectan el ancho de banda 200 uH línea-línea |
||||||||
| Tasa lateral (tiempo) | |||||||||
| conmutación | |||||||||
| Modulación | |||||||||
| Ancho de banda | |||||||||
| Compensación HV | |||||||||
| Inductancia de carga mínima | |||||||||
| Las entradas de comandos | |||||||||
| Puede abrir | Posición del perfil, Posición interpolada, Velocidad del perfil, Torque del perfil, | ||||||||
| Posición digital | Los comandos de paso/dirección, CW/CCW (2 MHz de frecuencia máxima) | ||||||||
| Cuad A / B codificador | 20 Mcount/sec (después de la cuadratura),5Mline/sec | ||||||||
| Par digital y velocidad | PWM, polaridad | PWM 0~100%, polaridad = 1/0 | |||||||
| PWM | PWM 50% ± 50%, no se requiere señal de polaridad | ||||||||
| Rango de frecuencia del PWM | 1 kHz mínimo, 100 kHz máximo | ||||||||
| Pw anchura mínima del pulso | 220 ns | ||||||||
| Par analógico/velocidad/positón | Impedancia de entrada direccional de ±10 vdc,5kΩ | ||||||||
| Las entradas digitales | |||||||||
| Tipo de número | 9, no aislados.[IN1] dedicados a la función Drive Enable,[IN2]~[IN9] son programables 74HC14 disparador de Schmitt que funciona desde +5 Vdc con filtro RC en entrada 10 kΩ a +5 Vdc o en tierra para todos excepto [IN5] (véase más abajo) VIN-Lo 1,35 Vdc, VIN-HI > 3,65 Vdc Todas las entradas tienen conexión seleccionable de grupo de entrada de reslstor de subida/baja a +5 Vdc,o gound 1 Entrada dedicada con filtro RC de 330 us para activar el accionamiento, de 0 a +24 Vdc max 3 Portos de uso general con filtro RC de 330 us, de 0 a + 24 vdc máximo 1 Entrada de velocidad media para el interruptor de temperatura del motor,33 filtro RC 4.99 kΩ de tracción/retirada, de 0 a +24 vdc máximo 4 Entradas y salidas de alta velocidad con filtro RC de 100 ns,de 0 a +5 Vdc máximo |
||||||||
| Todas las entradas | |||||||||
| Niveles lógicos | |||||||||
| Control de levantamiento y bajada. | |||||||||
| Activación de la [IN1] | |||||||||
| GP[IN2,3,4] | |||||||||
| Estado miembro [IN5] | |||||||||
| HS[IN6,7,8,9] | |||||||||
| Las emisiones de gases de efecto invernadero (NOTA 1) | |||||||||
| Tipo de Numbet | 4No aislado, programable MDSFET de penetración de corriente con un impulso de 1 kΩ a +5 Vdc a través del diodo 300 mAdc máximo + 30 ve máximo.Funciones programables Diodo fyback externo requerido para conducir cargas inductivas |
||||||||
| [OUT1~4] | |||||||||
| calificación actual | |||||||||
| calificación actual | |||||||||
