Motores de bobina de voz lineal de alta resolución con alta potencia de salida para la industria de la automatización
| Lugar de origen | Jiangsu, China |
|---|---|
| Nombre de la marca | SUPT MOTION |
| Certificación | ISO9001 |
| Número de modelo | VCAH0253-0120-00A |
| Cantidad de orden mínima | 3PCS |
| Precio | $108-$145 |
| Detalles de empaquetado | Embalaje personalizado, etc |
| Tiempo de entrega | 1-5 piezas, 5 días. >20 piezas, a negociar |
| Condiciones de pago | T/T |
| Capacidad de la fuente | Para ser negociado |
Datos del producto
| Nivel de ruido | Bajo | Precisión de posicionamiento | Alto |
|---|---|---|---|
| Repetibilidad | Alto | tipo de producto | motor de bobina de voz linear |
| Rango de voltaje | 42.7 | Capacidad de carga | Alto |
| Fuerza de salida | Alto | ||
| Resaltar | Motor de bobina de voz lineal de alta resolución,VCM Motor de bobina de voz de alta potencia,Motor de bobina de voz VCM de alta resolución |
||
Descripción de producto

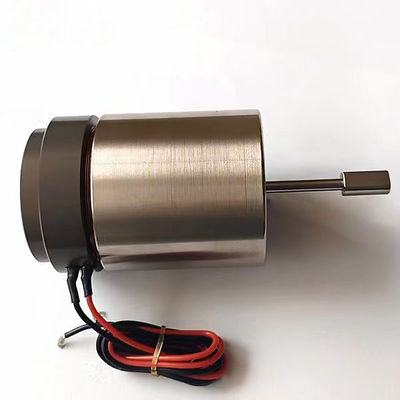

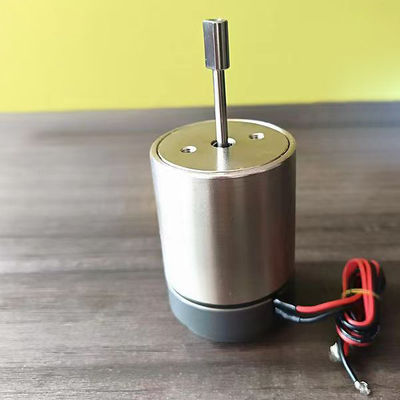

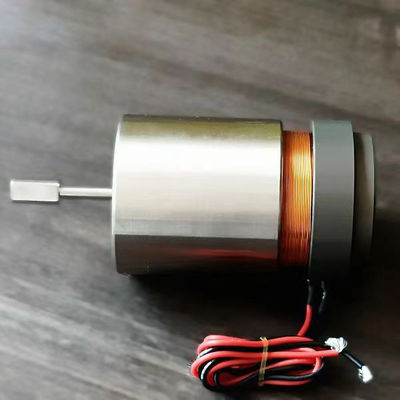

Motor de bobina móvil lineal de alta resolución con salida de alta fuerza
Descripción del Producto:
Los motores de bobina móvil lineales tienen un eje de movimiento incorporado y cojinetes lineales de precisión. El eje cinemático está fabricado con un material ligero, de alta rigidez y resistente al desgaste de alta calidad.
Ampliamente utilizado en semiconductores, pruebas e inspección de precisión, control de flujo de válvulas y otros campos.
La unidad de bobina móvil lineal es un actuador lineal de alto rendimiento con alta fuerza de salida, alta repetibilidad y excelente precisión de posicionamiento. El sistema de bobina móvil lineal funciona en un amplio rango de corriente de hasta 4,2 amperios con una longitud de carrera de 12 mm. El producto Linear Voice Coil ofrece alta fuerza de salida, alta repetibilidad, amplio rango de corriente y excelente precisión de posicionamiento. Es ideal para aplicaciones que requieren un movimiento lineal preciso y una gran fuerza de salida.
Características:
- Nombre del producto:Motor de bobina móvil lineal
- Número de modelo:VCAH0253-0120-00A
- Tipo de producto:Motor de bobina móvil lineal
- Capacidad de carga:Alto
- Salida de fuerza:Alto
- Consumo de energía:Bajo
Parámetros técnicos:
| Característica | Especificación |
|---|---|
| Linealidad | Alto |
| Repetibilidad | Alto |
| Precisión de posicionamiento | Alto |
| Nivel de ruido | Bajo |
| Resolución | Alto |
| Rango de voltaje | 42,7 |
| Rango de velocidad | Alta velocidad |
| Consumo de energía | Bajo |
| Número de modelo | VCAH0253-0120-00A |
| Salida de fuerza | Alto |
| Modelo de producto | Fuerza máxima (NORTE) |
Fuerza continua a 25℃(N) |
Accidente cerebrovascular total (mm) |
voltaje máximo (V) |
Atrás Constante EMF (V/m/s) |
Diámetro del estator (mm) | La longitud (mm) |
Rosca del extremo del eje (mm) |
| VCAH0253-0120-00A | 253 | 46,5 | 12 | 42,7 | 16 | 53,95 | 109 | M5 (interior) |
| VCAH0011-0070-00A | 11 | 3.6 | 7 | 26.2 | 4.9 | 31,5 | 38,9 | M3 (exterior) |
| VCAH0013-0070-00A | 13 | 4.2 | 7 | 26.6 | 5.7 | 29 | 40,5 | M3 (exterior) |
| VCAH0030-0100-00A | 30 | 7.2 | 10 | 24.9 | 5.2 | 37 | 47 | M3 (exterior) |
| VCAH0040-0075-00A | 40 | 12.3 | 7.5 | 16.8 | 6.9 | 36 | 50 | ∮3 |
| VCAH0040-0240-00A | 40 | 6 | 24 | 44,5 | 8 | 41 | 83 | M3 (interior) |
| VCAH0065-0140-00A | 65 | 24.6 | 14 | 27,6 | 16 | 44 | 75 | M3 (interior) |
| VCAH0230-0110-00A | 230 | 100 | 11 | 34.2 | 37 | 71 | 117 | ∮10 |
| Modelo de producto | Fuerza máxima (NORTE) |
Fuerza continua a 25℃(N) |
Accidente cerebrovascular total (mm) |
voltaje máximo (V) |
Atrás Constante EMF (V/m/s) |
Peso de la bobina (gramo) |
Diámetro del estator | Rosca del extremo del eje (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0,9 | 23 | 29,5 | M2 (exterior) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31,5 | M2.5 (exterior) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (exterior) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9,75 | 14.8 | 33 | M3 (exterior) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21,5 | 4.1 | 12.5 | 30,5 | Eje ∮4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (exterior) |
| VCAB0022-0448-00A | 22 | 11.4 | 44,8 | 14.3 | 4 | 52 | 48 | M3 (interior) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 (interior) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23,5 | 36 | M3 (exterior) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26,7 | 6.8 | 69 | 58 | M3 (interior) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 (interior) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46,5 | 53 | M3 (interior) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 (interior) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38,6 | 31.1 | M3 (exterior) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44,9 | 8.88 | 65,9 | 38.1 | M3 (interior) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26,9 | 17.7 | 79 | 43 | M3 (interior) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34,5 | 12.7 | 45.2 | 43.1 | M3 (interior) |
| VCAB0087-0563-00A | 87 | 17,5 | 56.3 | 63.4 | 8.1 | 177 | 72 | eje ∮10 |
| VCAB0088-0191-00A | 88,5 | 23.2 | 19.1 | 29,9 | 8 | 162 | 50,8 | M3 (interior) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60,4 | M3 (interior) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17,5 | 125 | 73 | eje ∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | eje ∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | eje ∮8 |
| VCAB0294-0498-00A | 294 | 56,8 | 49,8 | 114 | 24,5 | 685 | 93 | eje ∮10 |
| VCAB0436-0187-00A | 436 | 147,6 | 18.7 | 40,7 | 40,7 | 648 | 80,4 | eje ∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31,6 | 37.2 | 775 | 78,4 | eje ∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | eje ∮10 |
Aplicaciones:
| La principal aplicación de un motor de bobina móvil: | ||||||||||
| 1.Industria de semiconductores: cableado, corte, perforación, sistemas de transporte, soldadura, robótica. | ||||||||||
| 2.Operación de válvulas en el campo: válvulas dosificadoras tipo, sistemas de prueba de presión, sistema de inyección química de válvulas neumáticas. | ||||||||||
| 3.Industria de micromáquinas: sistemas de alimentación, microperforación, estampado de precisión. | ||||||||||
| 4.Sistema de vibración: Mesa vibratoria, plataforma vibratoria. | ||||||||||
| 5.Campo médico: sistema de microinyección, equipo respiratorio, equipo de prueba. | ||||||||||
| 6.Tecnología de aviación: sistema de control de vuelo, sistema de retroalimentación del piloto. | ||||||||||
| 7. Campo de uso comercial: sistema de enfoque automático de cámara en miniatura con bomba de enfriamiento de computadora. | ||||||||||
| 8.Industria de la automatización: equipos láser, dispensadores, equipos de prueba, maquinaria textil. |
