Motor de bobina de voz lineal de alta precisión con bajo ruido de la serie VCAH

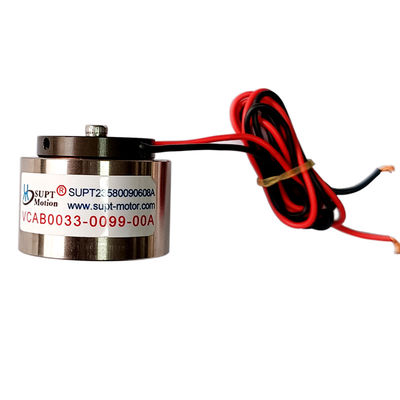

  • High Precision Linear Voice Coil Motor Low Noise VCAH Series Voice Coil Motor

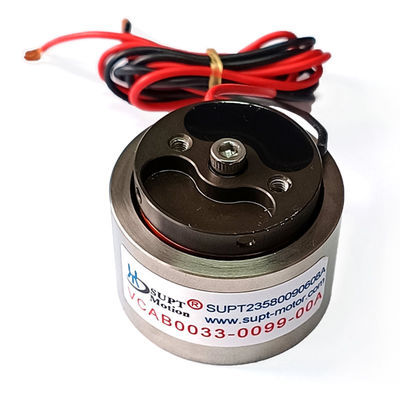

  • High Precision Linear Voice Coil Motor Low Noise VCAH Series Voice Coil Motor

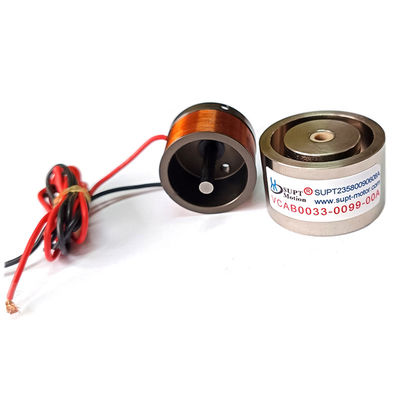

  • High Precision Linear Voice Coil Motor Low Noise VCAH Series Voice Coil Motor
Lugar de origen Jiangsu, China
Nombre de la marca SUPT MOTION
Certificación ISO9001
Número de modelo Serie de VCAH
Cantidad de orden mínima ≥5
Precio $119
Detalles de empaquetado Embalaje de cartón, etc.
Tiempo de entrega Entrega de los días del general 5-7, rápidamente 3-5 días, de a granel ser negociado
Condiciones de pago T/T
Capacidad de la fuente entrevista

Éntreme en contacto con gratis las muestras y los vales.

WhatsAPP:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Fuerza de salida En alto. Potencia nominal 2500N
Rango de corriente 4.2a Velocidad nominal 100HZ (RPM)
Consumo de energía Bajo Rango de tensión 28 V
Duración del golpe 12 mm
Resaltar

Motor de bobina de voz lineal de alto rendimiento

,

Motor de bobina de voz lineal de la serie Vcab

,

Actuador háptico de bobina de voz de la serie Vcab
Deja un mensaje
Descripción de producto

Construido en el eje de movimiento de bajo nivel de ruido VCAB serie de motor de bobina de voz lineal

Descripción del producto:

Los dispositivos de bobina de voz lineal (LVC) son un tipo de actuador lineal motorizado con una variedad de aplicaciones.El sistema de bobina de voz lineal (LVCS) es una solución confiable y rentable para aplicaciones que requieren un posicionamiento extremadamente precisoEl LVCS está diseñado para funcionar en un amplio rango de voltaje de 28 V con bajo consumo de energía, proporcionando una excelente precisión de posicionamiento y repetibilidad.Además,, el LVCS presenta un bajo nivel de ruido, lo que lo hace ideal para aplicaciones en las que se necesita minimizar el ruido.

La serie de actuadores cilíndricos VCAH constituyen casi el 80% del mercado, pueden producir una fuerza alta con una alta velocidad de aceleración. Las fuerzas máximas varían de 0,7N a 3000N.su longitud de carrera es inferior a 50 mm Los actuadores de la serie VCAH Las aplicaciones incluyen actuadores de válvulaLos mercados incluyen semiconductores médicos, aeroespaciales y automotrices.

Características:

  • Nombre del producto: Motor de bobina de voz lineal
  • Tipo de producto: motor de bobina de voz lineal con eje
  • Alta repetibilidad
  • Alta resolución
  • Rango de tensión: 28V
  • Duración de la carrera: 12 mm


Parámetros técnicos:

Parámetro Valor
Sistema de bobina de voz lineal Serie VCAH
Repetibilidad En alto.
Fuerza de salida En alto.
Nivel de ruido Bajo
Consumo de energía Bajo
Potencia nominal 2500N
Duración del golpe 12 mm
Velocidad nominal El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Rango de corriente 4.2A
Capacidad de carga En alto.



Serie VCAH:

Modelo de producto Fuerza máxima
(N)		 Fuerza continua
a 25°C (N)		 Acción total
(mm)		 Ventilación máxima
(V)		 Constante de campo electromagnético de retorno
(V/m/s)		 Diámetro del estator (mm) La longitud
(mm)		 El hilo de extremo del eje
(mm)
VCAH0253-0120-00A: el valor de las emisiones de gases de efecto invernadero en el aire 253 46.5 12 42.7 16 53.95 109 M5 (Interior)
VCAH0011-0070-00A 11 3.6 7 26.2 4.9 31.5 38.9 M3 (exterior)
VCAH0013-0070-00A 13 4.2 7 26.6 5.7 29 40.5 M3 (exterior)
VCAH0030-0100-00A 30 7.2 10 24.9 5.2 37 47 M3 (exterior)
VCAH0040-0075-00A 40 12.3 7.5 16.8 6.9 36 50 ¥3
VCAH0040-0240-00A: el valor de las emisiones de gases de efecto invernadero en el aire 40 6 24 44.5 8 41 83 M3 (Interior)
VCAH0065-0140-00A: el número de unidades de producción de las que se trate. 65 24.6 14 27.6 16 44 75 M3 (Interior)
VCAH0230-0110-00A: el número de unidades de producción y el número de unidades de producción. 230 100 11 34.2 37 71 117 ¥10



Sección VCAB:

Modelo de producto Fuerza máxima
(N)		 Fuerza continua
a 25°C (N)		 Acción total
(mm)		 Ventilación máxima
(V)		 Constante de campo electromagnético de retorno
(V/m/s)		 Peso de la bobina
(g) El		 Diámetro del estator El hilo de extremo del eje
(mm)
VCAB0005-0039-00A: el valor de las emisiones de gases de efecto invernadero 5 1.5 3 5.4 0.9 23 29.5 M2 (exterior)
VCAB0005-0050-00A 5 2.2 3.9 14.5 3.1 27 31.5 M2.5 (exterior)
VCAB0013-0072-00A: el número de unidades de producción de las que se trate. 13 4.2 7.2 26.6 5.72 16.2 26.2 M3 (exterior)
VCAB0015-0062-00A: el número de unidades de la unidad 15 6.5 6.2 26.2 9.75 14.8 33 M3 (exterior)
VCAB0015-0127-00A: el número de unidades de seguridad de las que se trate. 15 4.9 12.7 21.5 4.1 12.5 30.5 El eje ¢4.8
VCAB0022-0098-00A: el número de unidades de producción y el número de unidades de producción 22 6.6 9.8 24.7 5.8 20 34.1 M3 (exterior)
VCAB0022-0448-00A: el número de unidades de producción y el número de unidades de producción 22 11.4 44.8 14.3 4 52 48 M3 (Interior)
VCAB0032-0050-00A: el valor de las emisiones de gases de efecto invernadero en el aire 32 8.9 5 29.3 7.1 48 40 M3 (Interior)
VCAB0033-0099-00A: el número de unidades de producción de las que se trate. 33 8 9.9 24.3 5.87 23.5 36 M3 (exterior)
VCAB0033-0224-00A: el número de unidades de producción de las que se trate. 33 13.5 22.4 26.7 6.8 69 58 M3 (Interior)
VCAB0035-0105-00A: el número de unidades de seguridad de las que se trate. 35 15.6 10.5 11.9 5 91 50 M3 (Interior)
VCAB0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 M3 (Interior)
VCAB0044-0059-00A: el número de unidades de producción y el número de unidades de producción 44.1 17.7 5.9 14.3 8 43 46 M3 (Interior)
VCAB0044-0075-00A: el número de unidades de seguridad de las que se trate. 44 13.7 7.5 16.8 7.6 38.6 31.1 M3 (exterior)
VCAB0044-0249-00A: el número de unidades de producción y el número de unidades de producción 44 11.7 24.9 44.9 8.88 65.9 38.1 M3 (Interior)
VCAB0070-0149-00A: el número de unidades de seguridad de la unidad de seguridad. 70 27.3 14.9 26.9 17.7 79 43 M3 (Interior)
VCAB0087-0062-00A: el número de unidades de seguridad de las que se trate. 87 21.67 6.2 34.5 12.7 45.2 43.1 M3 (Interior)
VCAB0087-0563-00A: el número de unidades de seguridad de las que se trate. 87 17.5 56.3 63.4 8.1 177 72 el eje ¥10
VCAB0088-0191-00A: el número de unidades de producción y el número de unidades de producción 88.5 23.2 19.1 29.9 8 162 50.8 M3 (Interior)
VCAB0105-0164-00A: el número de unidades de producción y el número de unidades de producción 105 35.4 16.1 20.1 11.5 150 60.4 M3 (Interior)
VCAB0113-0089-00A: el número de unidades de producción de las que se trate. 113 35 8.9 31 17.5 125 73 el eje ¢8
VCAB0262-0112-00A: el número de unidades de producción de las que se trate. 262 111 11.2 35.1 41 285 71 el eje ¥10
VCAB0262-0249-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. 262 112 24.9 28.2 26 785 66 el eje ¢8
VCAB0294-0498-00A: el número de unidades de producción y el número de unidades de producción. 294 56.8 49.8 114 24.5 685 93 el eje ¥10
VCAB0436-0187-00A: el número de unidades de producción y el número de unidades de producción 436 147.6 18.7 40.7 40.7 648 80.4 el eje ¥10
VCAB0436-0250-00A: el valor de las emisiones de gases de efecto invernadero en el aire 436 167 25 31.6 37.2 775 78.4 el eje ¥10
VCAB0445-0300-00A: el número de unidades de producción y el número de unidades de producción 445 185 30 33 35 920 76.2 el eje ¥10

Aplicaciones:

Sistema de bobina de voz lineal de la serie VCAH

El sistema de bobina de voz lineal de la serie SUPT MOTION VCAH es un producto de bobina de voz lineal, fabricado por SUPT MOTION de Jiangsu, China.y la cantidad mínima de pedido es ≥ 5Su precio es de 119 dólares por unidad, y viene en embalaje de cartón. El tiempo de entrega se estima en 5-7 días de entrega general, 3-5 días rápidos, a granel para ser negociado, y los términos de pago son T / T.La longitud de la carrera de este producto es de 12 mm, y cuenta con una alta linealidad y precisión de posicionamiento, con un rango de corriente de 4.2A y alta resolución.

Se utiliza ampliamente en semiconductores, pruebas de precisión y detección, campo de control de flujo de válvulas.

Motor de bobina de voz lineal de alta precisión con bajo ruido de la serie VCAH 0

Etiquetas:

Motor de bobina de voz lineal de 2500N

Motor de bobina de voz lineal de alta resolución

Actuador de voz lineal de alta capacidad de carga
