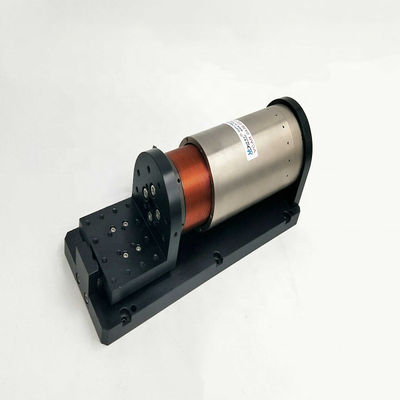

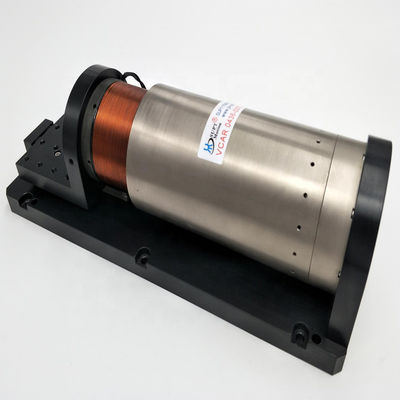

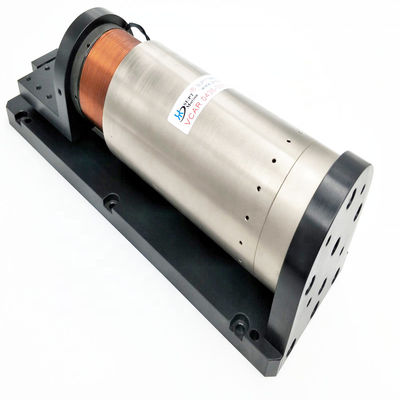

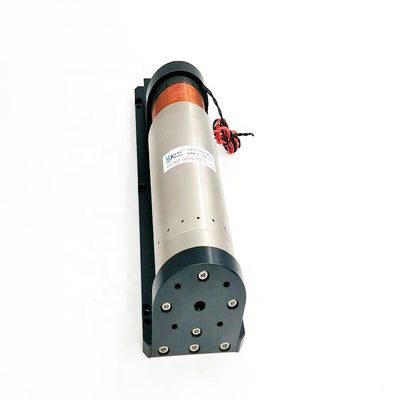

Módulos de motor de bobina de voz Plataforma lineal de alta precisión para aplicaciones de servo en bucle cerrado

Lugar de origen	Jiangsu, China
Nombre de la marca	SUPT
Certificación	ISO9001
Número de modelo	VCAR0436-0373-00A
Cantidad de orden mínima	≥1
Precio	$970.00/pieces >=1 pieces
Detalles de empaquetado	motor eléctrico de caja de cartón y de madera
Tiempo de entrega	1-5 el envío de los días de los productos 5-7, muestrea 3-5 días, de a granel para ser negociado
Condiciones de pago	T/T
Capacidad de la fuente	3000 piezas por mes motor eléctrico

Éntreme en contacto con gratis las muestras y los vales.

WhatsAPP:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

Datos del producto

Garantización	3 meses-1 año	Utilización	BARCO, coche, bicicleta eléctrica, UAV, robot, respirador médico, microscopio
El tipo	Micromotor	Torque de trabajo	Las solicitudes
Construcción	Imán permanente	Conmutación	El cepillo
Proteger la característica	Totalmente cerrado	Velocidad (RPM)	Alta velocidad
Corriente continua (A)	14,6	Eficiencia	IE 1
Fuerza máxima ((N)	436	Velocidad máxima (mm)	37,3
motor eléctrico (V)	38	Peso del rotor ((kg)	1040
Diámetro del estator (milímetro)	76	Fuerza continua ((N)	142,6
Puerto	Motor eléctrico de Shanghái
Resaltar	Los módulos del motor de los vehículos eléctricos 14.6A , Escenario lineal manual en el eje XY ccc , Estadio lineal manual de alta precisión 14.6A

Deja un mensaje

Descripción de producto

PDV Precio de fábrica Ventas Plataforma de eje XY de etapa lineal manual de alta precisión

Descripción del producto

La plataforma lineal del módulo de motor de bobina de voz de la serie VCAR es particularmente adecuada para aplicaciones de servo de circuito cerrado de curso corto.es adecuado para su uso en algunos espacios pequeñosTiene una alta velocidad de respuesta (nivel de milisegundos), peso ligero, por lo que puede hacer movimiento oscilante recíproco de alta velocidad, movimiento de alta aceleración.El modelo de utilidad tiene las ventajas de un control conveniente, estructura sencilla y fiable, sin dispositivo de marcha atrás, sin mantenimiento, larga vida útil y trabajo continuo a largo plazo.Este modelo VCAR0436-0373-00A motor de bobina de voz plataforma lineal para la posición de precisión, control de velocidad, aceleración y empuje, sin problemas de espacio libre trasero.Las especificaciones y especificaciones de la plataforma lineal del motor de bobina de voz se pueden personalizar según los requisitos del cliente.

Modulo de eje único de motor de bobina de voz para aplicaciones de servo de circuito cerrado de curso corto con peso ligero del actuador y respuesta rápida (hasta 20G en milisegundos).La base adopta el mecanizado de precisión de aluminio de aviación, buena estabilidad, puede hacer movimientos de oscilación y recíproca de alta velocidad. Control simple y fiable, no se requiere dispositivo de marcha atrás, larga vida sin mantenimiento.el control de la aceleración y el empuje es posibleEquipado con un codificador adecuado y un carril de guía, la precisión de posición puede alcanzar los 0,1-5um.los requisitos de empuje están configurados con los controladores y controladores adecuados. La estructura de la plataforma puede ser procesada y personalizada. De acuerdo con diferentes aplicaciones, se configura un mecanismo de guía lineal adecuado: diferentes tipos de rieles de guía lineal de alta precisión.

Parámetros técnicos:

Modelo de producto	Fuerza máxima	Fuerza continua	Acción total	Corriente máxima	Válvula de punta	Constante de empuje	Resolución del codificador	Precisión de repetición
VCAR0006-0050-00A	6.2	2.6	5	1.7	15.7	3.57	0.1/0.5/1	1/5/10
VCAR0013-0072-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero	13	4.2	7.2	2.3	26.6	5.72	0.1/0.5/1	1/5/10
VCAR0022-0098-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero	22	6.5	9.8	3.8	24.7	5.8	0.1/0.5/1	1/5/10
VCAR0033-0099-00A	33	8	9.9	4.5	24.3	5.87	0.1/0.5/1	1/5/10
VCAR0044-0249-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero	44	11.7	24.9	4.95	44.9	8.88	0.1/0.5/1	1/5/10
VCAR0070-0149-00A: el valor de las emisiones de gases de efecto invernadero en el aire	70	27.3	14.9	4	26.9	17.7	0.1/0.5/1	1/5/10
VCAR0087-0062-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero	87	21.67	6.2	6.85	34.5	12.7	0.1/0.5/1	1/5/10
VCAR0262-0112-00A: el valor de las emisiones de gases de efecto invernadero en el aire	262	111	11.2	6.4	35.1	41	0.1/0.5/1	1/5/10
VCAR0262-0249-00A: el valor de las emisiones de gases de efecto invernadero en el aire	262	112	24.9	10.1	28.2	26	0.1/0.5/1	1/5/10
VCAR0436-0250-00A: el valor de las emisiones de gases de efecto invernadero en el aire	436	167	25	11.7	31.6	37.2	0.1/0.5/1	1/5/10
VCAR1351-0310-00A: el valor de las emisiones de gases de efecto invernadero en el aire	1351	376.8	3	19.9	73.5	68	0.1/0.5/1	1/5/10

Modelo de producto	Fuerza máxima (N)	Fuerza continua a 25°C (N)	Acción total (mm)	Ventilación máxima (V)	Constante de campo electromagnético de retorno (V/m/s)	Peso de la bobina (g) El	Diámetro del estator (mm)	La longitud (mm)
VCAR0001-0064-00A: el valor de las emisiones de CO2 es el valor de las emisiones de CO2	0.88	0.28	6.4	6.9	0.29	3	9.5	17.7
VCAR0001-0010-00A	0.73	0.42	1	4.8	0.6	2.7	24	11.2
VCAR00025-0127-00A: el valor de las emisiones de gases de efecto invernadero en el aire	2.55	0.81	12.7	11.6	0.77	.6.6	12.7	24
VCAR0006-0039-00A: el valor de las emisiones de CO2 es el valor de las emisiones de CO2	6.2	1.9	3.9	6.6	1.12	7.9	20	17.2
VCAR0006-0050-00A	6.2	2.6	5	15.7	3.57	8.2	25	18.2
VCAR0007-0040-00A	7.2	2.4	4	7.5	1.88	7	14.2	23
VCAR0007-0064-00A: el valor de las emisiones de CO2 es el valor de las emisiones de CO2	7.8	2.5	6.4	9.9	1.5	7.2	19.1	23.8
VCAR0007-0127-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.	7.1	2.3	12.7	12.8	1.6	11.4	19.1	27
VCAR0011-0050-00A	11.4	2.1	5	11.8	3	11.2	24	17.2
VCAR0011-0100-00A: el valor de las emisiones de gases de efecto invernadero	10.5	2.9	10	43.8	3.5	20	31	26.8
VCAR0013-0030-00A	13	3.5	3	16	3.5	12	25	21
VCAR0013-0072-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero	13	4.2	7.2	26.6	5.72	16.2	26.2	24.7
VCAR0014-0250-00A: el valor de las emisiones de gases de efecto invernadero en el aire	14	4.5	25	26.5	3.9	35	25.4	44.2
VCAR0015-0062-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.	15	6.5	6.2	26.2	9.75	14.8	33	25.6
VCAR0022-0098-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero	22	6.6	9.8	24.7	5.8	20	34.1	35
VCAR0022-0448-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.	22	11.4	44.8	14.3	4	52	48	75.7
VCAR0025-0630-00A: el valor de las emisiones de gases de efecto invernadero en el aire	25.3	8	63	50.6	5	68	31.8	83.1
VCAR0030-0150-00A: el valor de las emisiones de CO2 de las instalaciones de ensayo	29.4	4.73	15	40.5	7.4	27	30	31
VCAR0032-0050-00A	32	8.9	5	29.3	7.1	48	40	41.7
VCAR0033-0099-00A	33	8	9.9	24.3	5.87	23.5	36	26.7
VCAR0033-0224-00A: el valor de las emisiones de gases de efecto invernadero en el aire	33	13.5	22.4	26.7	6.8	69	58	72
VCAR0035-0090-00A	35	11	9	26.4	9	33	25.4	44.3
VCAR0035-0105-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.	35	15.6	10.5	11.9	5	91	50	67
VCAR0044-0040-00A	44	16.3	4	18.3	8.9	46.5	53	21.2
VCAR0044-0059-00A	44.1	17.7	5.9	14.3	8	43	46	22
VCAR0044-0075-00A	44	13.7	7.5	16.8	7.6	38.6	31.1	35.9
VCAR0044-0249-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero	44	11.7	24.9	44.9	8.88	65.9	38.1	51.3
VCAR0070-0149-00A: el valor de las emisiones de gases de efecto invernadero en el aire	70	27.3	14.9	26.9	17.7	79	43	53.7
VCAR0075-0200-00A: el valor de las emisiones de gases de efecto invernadero en el aire	75	30	20	26.2	15.2	65	70	38.7
VCAR0080-0129-00A: el valor de las emisiones de gases de efecto invernadero en el aire	80	35	12.9	27.7	18	149	49	53.8
VCAR0087-0062-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero	87	21.67	6.2	34.5	12.7	45.2	43.1	34.9
VCAR0087-0563-00A: el valor de las emisiones de gases de efecto invernadero en el aire	87	17.5	56.3	63.4	8.1	177	72	110
VCAR0105-0164-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.	105	35.4	16.1	20.1	11.5	150	60.4	40.4
VCAR0110-0380-00A: el valor de las emisiones de gases de efecto invernadero en el aire	110	37.4	38	23.2	9	150	60.4	60.4
VCAR0113-0089-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero	113	35	8.9	31	17.5	125	73	27.5
VCAR0115-0065-00A: el valor de las emisiones de gases de efecto invernadero	115	30.1	6.5	35	17.3	52	40	58
VCAR0130-0310-00A: el valor de las emisiones de gases de efecto invernadero en el aire	130	40	31	30.4	20.5	280	75.6	56.5
VCAR0140-0150-00A: el valor de las emisiones de gases de efecto invernadero en el aire	140	42.2	15	33.4	26.6	80	53	53.7
VCAR0210-0254-00A: el valor de las emisiones de gases de efecto invernadero en el aire	210	66.2	25.4	56.6	28	230	43.7	111.8
VCAR0262-0112-00A: el valor de las emisiones de gases de efecto invernadero en el aire	262	111	11.2	35.1	41	285	71	64
VCAR0262-0249-00A: el valor de las emisiones de gases de efecto invernadero en el aire	262	112	24.9	28.2	26	785	66	109.1
VCAR0294-0498-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.	294	56.8	49.8	114	24.5	685	93	136.9
VCAR0436-0187-00A: el valor de las emisiones de gases de efecto invernadero en el aire	436	147.6	18.7	40.7	40.7	648	80.4	91
VCAR0436-0250-00A: el valor de las emisiones de gases de efecto invernadero en el aire	436	167	25	31.6	37.2	775	78.4	110
VCAR0436-0373-00A: el número de unidades de producción y el número de unidades de producción.	436	142.6	37.3	38	29.8	1050	76	163
VCAR0980-0249-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.	980	605	24.9	41.5	104	1426	126	134.5
VCAR1351-0310-00A: el valor de las emisiones de gases de efecto invernadero en el aire	1351	376.8	31	73.5	68	1071	110	143.7

Módulos de motor de bobina de voz Plataforma lineal de alta precisión para aplicaciones de servo en bucle cerrado 0

Nuestros servicios

Estamos encantados de ayudar a un diseño personalizado.

Módulos de motor de bobina de voz Plataforma lineal de alta precisión para aplicaciones de servo en bucle cerrado 2

Información sobre la empresa

Módulos de motor de bobina de voz Plataforma lineal de alta precisión para aplicaciones de servo en bucle cerrado 3

Embalaje y envío

Certificaciones

Módulos de motor de bobina de voz Plataforma lineal de alta precisión para aplicaciones de servo en bucle cerrado 6

Preguntas frecuentes

motor eléctrico:

1Viajes: viajes efectivos, utilizados para calcular el el total de viajesde lasvalor de la fuerza.

2- Dirección de movimiento: instalación horizontal o vertical 90 grados.

3Fuerza de carga:cinstantánea en la dirección inversa defuerzaen elmotor, tales como resortes, etc.

4.Peso de carga: la parte de calidad total del movimiento, incluido el control deslizante de calidad

5Tipo de movimiento: 1.movimiento de punto a punto;2.la reciprocidad de la regla (por ejemplo, escaneo).

6. Curva de velocidad: 1.una curva de velocidad trapezoidal;2.curva de velocidad triangular; 3.Curva de velocidad sinusoidal.
