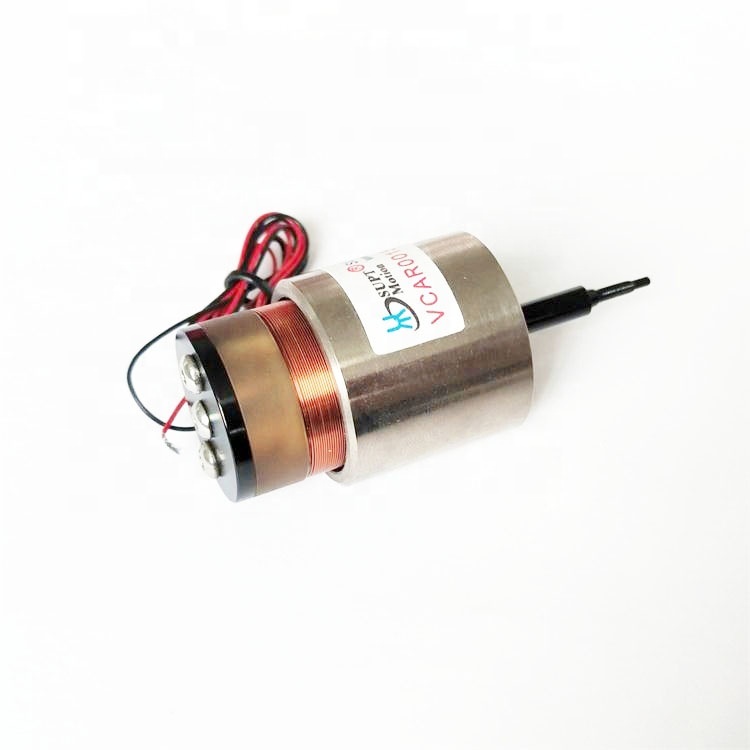

Motor de bobina de voz lineal de alta resolución con eje para automatización industrial

Motor de bobina de voz lineal de alta resolución con eje para automatización industrial

Descripción del producto:

El motor de bobina de voz lineal es un dispositivo de bobina de voz lineal que es altamente eficiente, confiable y rentable.Este producto está diseñado para proporcionar un movimiento lineal preciso y se utiliza para diversas aplicacionesProporciona un bajo consumo de energía con una alta repetibilidad, velocidad nominal de 100HZ (RPM) y bajo nivel de ruido.que es la potencia más alta que puede ser alcanzada por cualquier producto de bobina de voz lineal.

El motor de bobina de voz lineal está diseñado para proporcionar una alta precisión y repetibilidad, y su alta potencia de salida garantiza un excelente rendimiento.Este producto también está diseñado para ser ligero y compactoAdemás, ofrece un bajo consumo de energía y un bajo nivel de ruido, lo que lo convierte en una opción ideal para muchas aplicaciones industriales.Este motor de bobina de voz lineal es un fiable, una solución de movimiento lineal eficiente y rentable.

La serie de actuadores cilíndricos VCAB constituyen casi el 80% del mercado,pueden producir una gran fuerza con altas velocidades de aceleración.su longitud de carrera es inferior a 50 mm.

Las aplicaciones de la serie de actuadores VCAB incluyen actuadores de válvulas, pick and place del eje Z, pequeñas bombas de medición de desplazamiento positivo de precisión y tanto vibradores como sistemas de amortiguación de vibración activa.Los mercados incluyen semiconductores médicos"Aeroespacial y Automotriz".

Características:

• Nombre del producto:Motor de bobina de voz lineal
• Capacidad de carga:En alto.
• Fuerza de salida:En alto.
• Número del modelo:Serie VCAB
• Consumo de energía:Bajo
• Potencia nominal:2500N



Parámetros técnicos:

Parámetros	Serie VCAH
Linealidad	En alto.
Consumo de energía	Bajo
Resolución	En alto.
Fuerza de salida	En alto.
Precisión de posicionamiento	En alto.
Nivel de ruido	Bajo
Potencia nominal	2500N
Repetibilidad	En alto.
Velocidad nominal	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.

Modelo de producto	Fuerza máxima (N)	Fuerza continua a 25°C (N)	Acción total (mm)	Ventilación máxima (V)	Constante de campo electromagnético de retorno (V/m/s)	Peso de la bobina (g) El	Diámetro del estator	El hilo de extremo del eje (mm)
VCAB0005-0039-00A: el valor de las emisiones de gases de efecto invernadero	5	1.5	3	5.4	0.9	23	29.5	M2 (exterior)
VCAB0005-0050-00A	5	2.2	3.9	14.5	3.1	27	31.5	M2.5 (exterior)
VCAB0013-0072-00A: el número de unidades de producción de las que se trate.	13	4.2	7.2	26.6	5.72	16.2	26.2	M3 (exterior)
VCAB0015-0062-00A: el número de unidades de la unidad	15	6.5	6.2	26.2	9.75	14.8	33	M3 (exterior)
VCAB0015-0127-00A: el número de unidades de seguridad de las que se trate.	15	4.9	12.7	21.5	4.1	12.5	30.5	El eje ¢4.8
VCAB0022-0098-00A: el número de unidades de producción y el número de unidades de producción	22	6.6	9.8	24.7	5.8	20	34.1	M3 (exterior)
VCAB0022-0448-00A: el número de unidades de producción y el número de unidades de producción	22	11.4	44.8	14.3	4	52	48	M3 (Interior)
VCAB0032-0050-00A: el valor de las emisiones de gases de efecto invernadero en el aire	32	8.9	5	29.3	7.1	48	40	M3 (Interior)
VCAB0033-0099-00A: el número de unidades de producción de las que se trate.	33	8	9.9	24.3	5.87	23.5	36	M3 (exterior)
VCAB0033-0224-00A: el número de unidades de producción de las que se trate.	33	13.5	22.4	26.7	6.8	69	58	M3 (Interior)
VCAB0035-0105-00A: el número de unidades de seguridad de las que se trate.	35	15.6	10.5	11.9	5	91	50	M3 (Interior)
VCAB0044-0040-00A	44	16.3	4	18.3	8.9	46.5	53	M3 (Interior)
VCAB0044-0059-00A: el número de unidades de producción y el número de unidades de producción	44.1	17.7	5.9	14.3	8	43	46	M3 (Interior)
VCAB0044-0075-00A: el número de unidades de seguridad de las que se trate.	44	13.7	7.5	16.8	7.6	38.6	31.1	M3 (exterior)
VCAB0044-0249-00A: el número de unidades de producción y el número de unidades de producción	44	11.7	24.9	44.9	8.88	65.9	38.1	M3 (Interior)

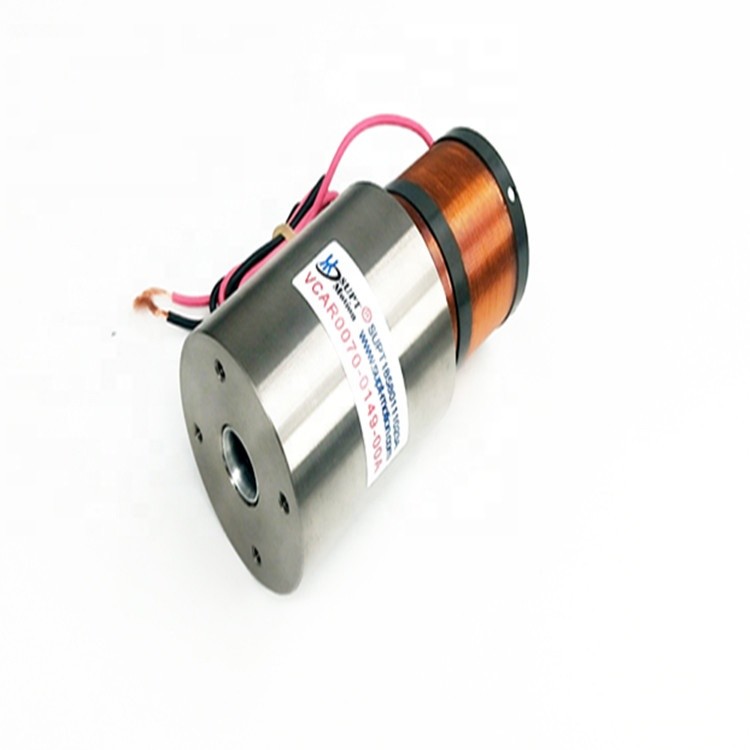

VCAB0070-0149-00A: el número de unidades de seguridad de la unidad de seguridad.	70	27.3	14.9	26.9	17.7	79	43	M3 (Interior)
VCAB0087-0062-00A: el número de unidades de seguridad de las que se trate.	87	21.67	6.2	34.5	12.7	45.2	43.1	M3 (Interior)
VCAB0087-0563-00A: el número de unidades de seguridad de las que se trate.	87	17.5	56.3	63.4	8.1	177	72	el eje ¥10

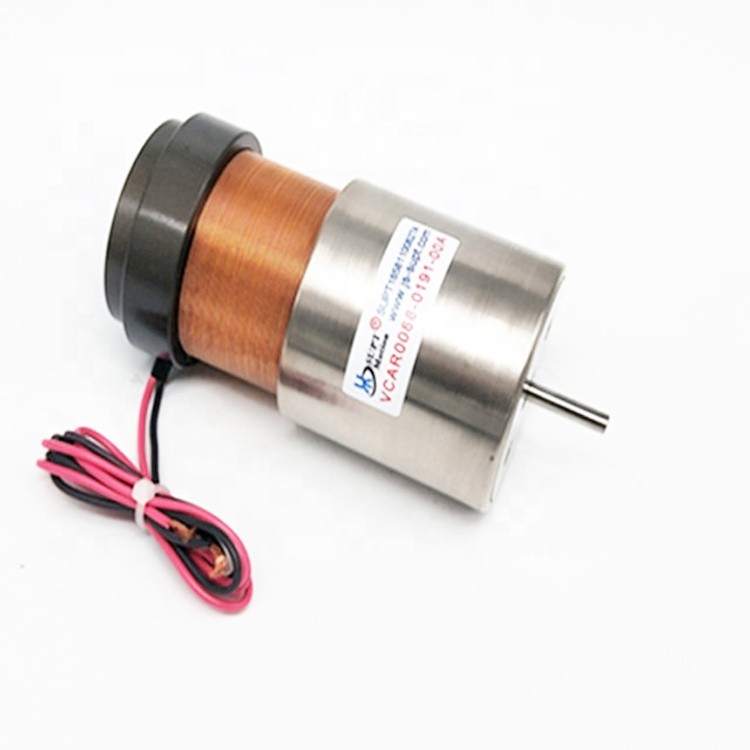

VCAB0088-0191-00A: el número de unidades de producción y el número de unidades de producción	88.5	23.2	19.1	29.9	8	162	50.8	M3 (Interior)
VCAB0105-0164-00A: el número de unidades de producción y el número de unidades de producción	105	35.4	16.1	20.1	11.5	150	60.4	M3 (Interior)
VCAB0113-0089-00A: el número de unidades de producción de las que se trate.	113	35	8.9	31	17.5	125	73	el eje ¢8
VCAB0262-0112-00A: el número de unidades de producción de las que se trate.	262	111	11.2	35.1	41	285	71	el eje ¥10
VCAB0262-0249-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.	262	112	24.9	28.2	26	785	66	el eje ¢8
VCAB0294-0498-00A: el número de unidades de producción y el número de unidades de producción.	294	56.8	49.8	114	24.5	685	93	el eje ¥10
VCAB0436-0187-00A: el número de unidades de producción y el número de unidades de producción	436	147.6	18.7	40.7	40.7	648	80.4	el eje ¥10
VCAB0436-0250-00A: el valor de las emisiones de gases de efecto invernadero en el aire	436	167	25	31.6	37.2	775	78.4	el eje ¥10
VCAB0445-0300-00A: el número de unidades de producción y el número de unidades de producción	445	185	30	33	35	920	76.2	el eje ¥10

Aplicaciones:

Las aplicaciones principales de un motor de bobina de voz:
1- Industria de semiconductores: escritura, corte, perforación, sistemas de transporte, soldadura, robótica.
2- Funcionamiento de las válvulas en el campo: Tipo de válvulas de medición, sistemas de ensayo de presión, sistema de inyección de química de válvulas neumáticas.
3- Industria de micro máquinas: sistemas de alimentación, micro perforación, estampado de precisión.
4- Sistema de vibración: mesa de agitación, plataforma de vibración.
5.Archivo médico: Sistema de micro-inyección, equipo respiratorio, equipo de prueba.
6Tecnología de aviación: Sistema de control de vuelo, sistema de retroalimentación del piloto.
7.Campo de uso comercial: Sistema de enfoque automático de cámara en miniatura con bomba de enfriamiento por ordenador.
8Industria de la automatización: equipos láser, distribuidores, equipos de ensayo, maquinaria textil.
