Brushes de motor sin núcleo de alta precisión con bobina de voz plana para la industria de micro-máquinas herramientas
| Lugar de origen | China, Suzhou |
|---|---|
| Nombre de la marca | SUPT MOTION |
| Certificación | CE, ISO9001 |
| Número de modelo | VCAP0020-0068-00A |
| Cantidad de orden mínima | 1 piezas |
| Precio | $158 |
| Detalles de empaquetado | Embalaje personalizado, etc |
| Tiempo de entrega | 1-5 piezas, 5 días. > 20 piezas, a negociar |
| Condiciones de pago | T/T |
| Capacidad de la fuente | ser negociado |
Éntreme en contacto con gratis las muestras y los vales.
WhatsAPP:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Método de activación | Volante de voz | Proteger la característica | Totalmente cerrado |
|---|---|---|---|
| Fuerza continua | 5.5N | Válvula de tensión | 8.2V |
| Acción total | 6.8 mm | Fuerza máxima | 20N |
| Duración | 39m m | Tamaño | 50 mm |
| Nivel de ruido | Bajo | Modelo de producto | VCAP0020-0068-00A |
| Reacción de la posición | Potenciómetro | Peso | 0.5KG |
| Conmutación | El cepillo | ||
| Resaltar | Brushes de motor de bobina de voz plana,Brushes de motor de bobina de voz de alta precisión |
||
Descripción de producto
Descripción del producto:
Los motores de bobina de voz plana tienen una forma más plana y una carrera más corta que los motores de bobina de voz rectangulares para el mismo tamaño, pero tienen la ventaja de una superficie de menor altura,Empuje de 500 N y carrera de 25 mm, lo que los hace ideales para generar movimientos X-Y de trayectoria corta, y se comercializan para las industrias de semiconductores y micro-máquinas herramienta.
Los motores de bobina de voz plana se utilizan en la industria de las micro-máquinas:
Etapa de posicionamiento de múltiples coordenadas: en el mecanizado, las piezas de trabajo deben colocarse y procesarse en múltiples coordenadas.Los motores de bobina de voz se pueden utilizar como dispositivo de accionamiento para plataformas de posicionamiento de múltiples coordenadas, proporcionando un control de movimiento de alta precisión y alta velocidad para satisfacer las necesidades de mecanizado de piezas complejas.
Herramientas de máquina CNC: sistema de alimentación de herramientas para herramientas de máquina CNC para mejorar la precisión de posicionamiento y la velocidad de alimentación de la herramienta, mejorando así la precisión y la eficiencia del mecanizado.
Equipo de rectificación y pulido de precisión: se requiere un control preciso del movimiento de la pieza de trabajo en el proceso de rectificación y pulido de precisión.Los motores de bobina de voz pueden proporcionar un movimiento lineal de alta precisión para garantizar la precisión y la calidad del molienda y pulido.
Características:
La bobina del actuador es ligera, con un tiempo de respuesta corto y una alta frecuencia.
Corto curso, estructura compacta.
Golpe de 1 mm a 25 mm.
Empuje máximo 1N-300N.
Comúnmente utilizado para etapas de movimiento del eje x-y.
Parámetros del producto:
| Modelo de producto | Fuerza máxima (N) |
Fuerza continua a 25°C (N) |
Acción total (mm) |
Ventilación máxima (V) |
Constante de campo electromagnético de retorno (V/m/s) |
Duración (mm) |
Ancho (mm) |
Alturas (mm) |
| VCAP0020-0068-00A: Las condiciones de las operaciones de mantenimiento de la seguridad | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |

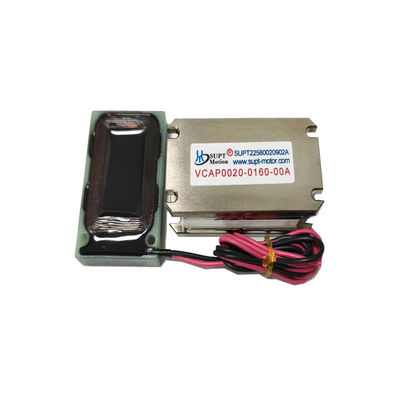

| VCAP0020-0160-00A: el número de unidad de control de las emisiones de gases de efecto invernadero | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |

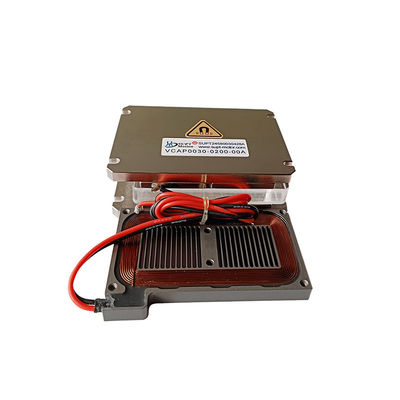

| VCAP0030-0200-00A: el valor de las emisiones de gases de efecto invernadero de los Estados miembros | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A: el valor de las emisiones de gases de efecto invernadero de los Estados miembros | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
Aplicaciones:
| Las aplicaciones principales de un motor de bobina de voz: |
| 1Industria de semiconductores: cableado, corte, perforación, sistemas de transporte, soldadura y robótica. |
| 2- Funcionamiento de las válvulas en el campo:Válvulas de medición de tipo, sistemas de ensayo de presión, sistema de inyección de química de válvulas neumáticas. |
| 3- Industria de micro máquinas: sistemas de alimentación, micro perforación, estampado de precisión. |
| 4.Sistema de vibración: Mesa de agitación, plataforma de vibración. |
| 5.Médico: Sistema de microinyección, equipo respiratorio, equipo de pruebas. |
| 6Tecnología de la aviación: Sistema de control de vuelo, sistema de retroalimentación del piloto. |
| 7.Campo de uso comercial:Pumpa de refrigeración de ordenador con cámara en miniatura Sistema de enfoque. |
| 8Industria de la automatización: equipos láser, dispensadores, equipos de ensayo, maquinaria textil. |
Los motores de bobina de voz de placa plana se utilizan ampliamente para conducir una variedad de equipos de alta precisión, como instrumentos ópticos, equipos de producción de semiconductores e instrumentos de medición de precisión.En estas aplicaciones, los motores de bobina de voz plana pueden proporcionar un control de desplazamiento de alta precisión y una velocidad de respuesta rápida para garantizar la precisión de procesamiento y la productividad del equipo.en el ámbito del control de la automatización, los motores de bobina de voz plana también se utilizan para realizar el control preciso de varios equipos de automatización, como robots, equipos de automatización, líneas de producción automatizadas.
