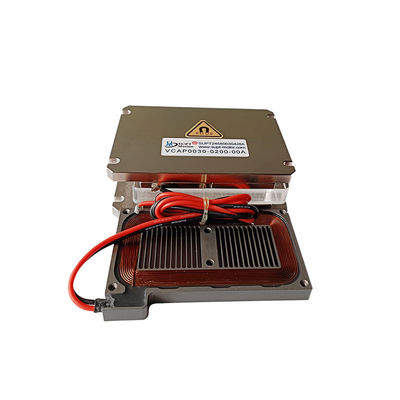

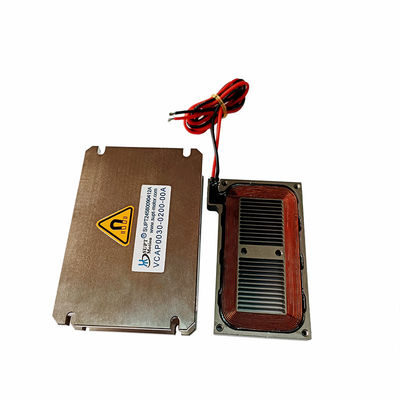

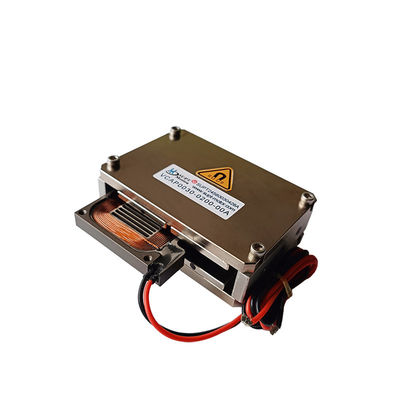

74 mm de ancho Vibración de alta velocidad de la bobina de voz lineal plana motores para máquinas herramientas CNC 12.3N fuerza continua
| Place of Origin | China,Suzhou |
|---|---|
| Nombre de la marca | SUPT MOTION |
| Certificación | CE, ISO9001 |
| Model Number | VCAP Series |
| Minimum Order Quantity | 2PCS |
| Precio | $165 |
| Packaging Details | Customized packaging etc. |
| Delivery Time | 1-5pcs ,5 days . >20pcs ,To be negotiated |
| Payment Terms | T/T |
| Supply Ability | To be negotiated |
Éntreme en contacto con gratis las muestras y los vales.
WhatsAPP:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Warranty | 3months-1year | Model Number | VCAP0030-0200-00A |
|---|---|---|---|
| Continuous Force | 12.3N | Housing Material | Aluminum |
| Peak Force | 30N | Noise Level | Low |
| Voltage | 24.3V | Stroke | 20mm |
| Length*height(mm) | 80*25 | Width(mm) | 74 |
| Type | Micro Motor | Speed | High Speed |
| Resaltar | Motores de bobina de voz lineal de 74 mm,12.3N Motores de bobina de voz lineal |
||
Descripción de producto
Descripción del producto:
El motor de bobina de voz lineal plana vibrante en el campo de la fabricación de precisión, el rendimiento de las máquinas herramientas CNC afecta directamente la precisión de mecanizado,eficiencia y capacidad para realizar piezas complejasCon las industrias aeroespacial, semiconductor y de dispositivos médicos en las necesidades de mecanizado de micrón e incluso nanoescala del crecimiento,La tecnología de accionamiento tradicional gradualmente reveló la falta de velocidad de respuesta, acumulación de errores en la cadena de transmisión mecánica y otras limitaciones.puede realizar una respuesta dinámica de microsegundos y una precisión de posicionamiento de nanómetros en virtud de su respuesta de alta frecuencia, transmisión de fuerza sin contacto, alta precisión dinámica y otras características.
En la microfabricación: como el grabado óptico de moldes, la perforación de envases de chips, las máquinas herramienta deben lograr una precisión de posicionamiento repetible a nivel submicrónico,motor de bobina de voz lineal plana de vibración mediante el modo de accionamiento directo de acoplamiento directo del motor y la mesa de trabajo, con la retroalimentación de circuito cerrado de la escala de rejilla o el interferómetro láser, el error de posición puede controlarse dentro de ± 0,1 μm.
En el mecanizado de materiales difíciles de cortar (por ejemplo, aleación de titanio, cerámica), la herramienta es propensa a altas temperaturas y desgaste debido al corte continuo.El motor de bobina de voz lineal plana vibrante puede conducir la herramienta o pieza de trabajo a través de vibración de alta frecuencia, cambiando el corte continuo al modo de corte intermitente.
Cuando las máquinas herramientas CNC se mueven a altas velocidades, la estructura mecánica es propensa a la deformación debido a las fuerzas inerciales, lo que resulta en errores de mecanizado.Los motores de bobina de voz lineal plana vibrante se pueden integrar en el sistema de supresión de vibración activa de una máquina herramienta debido a sus características de gran ancho de banda.
Características:
Las sub-bobinas motorizadas son ligeras, con un tiempo de respuesta corto y una alta frecuencia.
Corto curso y estructura compacta.
Golpe: 1 mm-20 mm.
Empuje máximo: 1N-300N.
Comúnmente utilizado para etapas de movimiento del eje x-y.
Parámetros del producto:
| Modelo de producto | Fuerza máxima (N) |
Fuerza continua a 25°C (N) |
Acción total (mm) |
Ventilación máxima (V) |
Constante de campo electromagnético de retorno (V/m/s) |
Duración (mm) |
Ancho (mm) |
Alturas (mm) |
| VCAP0020-0068-00A: Las condiciones de las operaciones de mantenimiento de la seguridad | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A: el número de unidad de control de las emisiones de gases de efecto invernadero | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A: el valor de las emisiones de gases de efecto invernadero de los Estados miembros | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A: el valor de las emisiones de gases de efecto invernadero de los Estados miembros | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
Aplicaciones:
Principales aplicaciones de los motores de bobina de voz lineal plana:
1- Industria de semiconductores: cableado, corte, perforación, sistemas de transporte, soldadura y robótica.
2Industria de micro-máquinas: sistema de alimentación, micro-perforación, estampado de precisión.
3Sistemas de vibración: mesas de vibración, plataformas de vibración.
4Industria de la automatización: equipos láser, distribuidores, equipos de ensayo, maquinaria textil.
