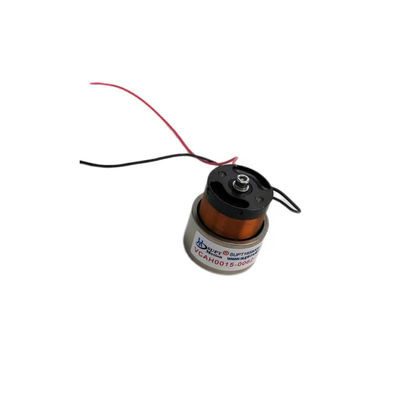

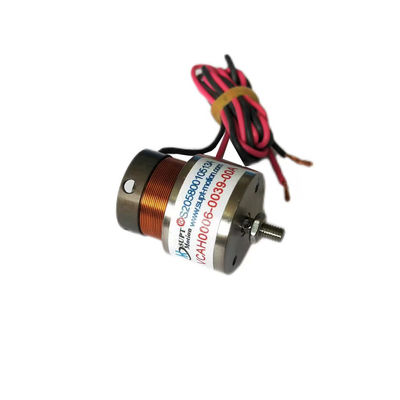

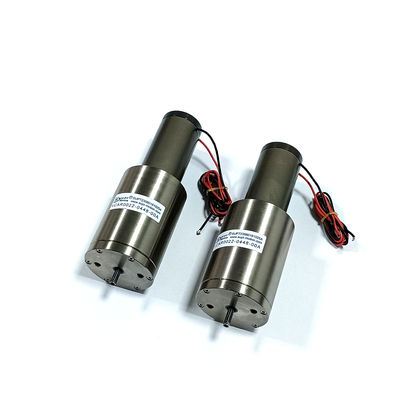

Motor de bobina móvil lineal de alta estabilidad para sistemas de enfoque automático de cámaras de alta velocidad
| Lugar de origen | China, Suzhou |
|---|---|
| Nombre de la marca | SUPT MOTION |
| Certificación | ISO9001,CE,3C |
| Número de modelo | Serie de VCAB |
| Cantidad de orden mínima | 1 Uds. |
| Precio | $113-$170 |
| Detalles de empaquetado | Embalaje personalizado, etc. |
| Tiempo de entrega | 1-5 piezas, 5 días. > 20 piezas, a negociar |
| Condiciones de pago | T/T |
| Capacidad de la fuente | ser negociado |
Datos del producto
| Garantía | 3 meses-1 año | Modelo de producto | VCAB0044-0040-00A |
|---|---|---|---|
| Peso (g) | 46.5 | Fuerza máxima (N) | 44 |
| Carga total (mm) | 4 | Ventajas de las máquinas de ensayo | 18.3 |
| Solicitud | Producto automático | Velocidad | Alto |
| Tipo de producto | motor de bobina de voz linear | Conmutación | Cepillar |
| Fuerza continua (N) | 16,3N | Campos de aplicación | Electrónica 3C, semiconductores, automatización, óptica, equipos de inspección |
| Precisión | Alto | ||
| Resaltar | motor de bobina de voz lineal para el enfoque automático,motor lineal de cámara de alta velocidad,actuador de bobina de voz lineal de estabilidad |
||
Descripción de producto
Descripción del producto:
A medida que la demanda de calidad de imagen continúa aumentando en cámaras industriales, sistemas de visión artificial, imágenes de vigilancia, óptica médica y equipos ópticos avanzados,Los sistemas de enfoque de lentes están cambiando rápidamente de los mecanismos mecánicos tradicionales a los de alta velocidad., de circuito cerrado, soluciones de micro posicionamiento.
A medida que las cámaras digitales, las cámaras industriales y los dispositivos inteligentes continúan avanzando en términos de calidad de imagen y requisitos de automatización,Las demandas de rendimiento del sistema de enfoque de la lente también están aumentandoLos motores de bobina de voz lineales, con su accionamiento lineal directo, alta respuesta dinámica y alta precisión de posicionamiento, se han convertido en la solución de accionamiento principal para los sistemas de enfoque automático de cámaras modernas.
En los sistemas de enfoque de motor de bobina de voz, el motor utiliza la fuerza electromagnética para conducir directamente el grupo de lentes a lo largo del eje óptico, lo que permite un movimiento lineal rápido y suave y lograr un enfoque automático preciso.En comparación con los motores paso a paso tradicionales o los mecanismos accionados por engranajes, los motores de bobina de voz lineal funcionan sin contacto mecánico, reacción negativa o fricción,Mejora significativa de la precisión de enfoque y la repetibilidadEsto los convierte en una opción ideal para aplicaciones de enfoque de micro-golpe de alta frecuencia.
Durante el funcionamiento de enfoque automático de alta velocidad, los motores de bobina de voz lineal proporcionan una alta aceleración y una respuesta rápida, lo que permite que la lente busque y bloquee rápidamente el punto de enfoque óptimo.Su suave, el movimiento continuo también minimiza la vibración y el ruido, lo que es particularmente ventajoso para la grabación de video y la obtención de imágenes de alta ampliación.
Características:
- Precisión de enfoque de micrón / submicrón
- Respuesta en milisegundos para enfoque automático rápido
- Movimiento suave, sin agitación, sin reacciones negativas
- Alta repetibilidad y estabilidad a largo plazo
- Diseño compacto para la integración del módulo de lente fácil
Especificaciones técnicas:
Aceleración: 4 mm
Fuerza continua:16.3N
Fuerza máxima:44N
Constante de fuerza: No
Resistencia:15.25Ω
Masa: buena
Dimensiones: 200*400*400 cm
Corriente de trabajo:1.2A
Parámetros del producto:
| Modelo de producto | Fuerza máxima (N) |
Fuerza continua a 25°C (N) |
Acción total (mm) |
Ventilación máxima (V) |
Constante de campo electromagnético de retorno (V/m/s) |
Peso de la bobina (g) El |
Diámetro del estator | El hilo de extremo del eje (mm) |
| VCAB0005-0039-00A: el valor de las emisiones de gases de efecto invernadero | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (exterior) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (exterior) |
| VCAB0013-0072-00A: el número de unidades de producción de las que se trate. | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (exterior) |
| VCAB0015-0062-00A: el número de unidades de la unidad | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (exterior) |
| VCAB0015-0127-00A: el número de unidades de seguridad de las que se trate. | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | El eje ¢4.8 |
| VCAB0022-0098-00A: el número de unidades de producción y el número de unidades de producción | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (exterior) |
| VCAB0022-0448-00A: el número de unidades de producción y el número de unidades de producción | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 (Interior) |
| VCAB0032-0050-00A: el valor de las emisiones de gases de efecto invernadero en el aire | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 (Interior) |
| VCAB0033-0099-00A: el número de unidades de producción de las que se trate. | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (exterior) |
| VCAB0033-0224-00A: el número de unidades de producción de las que se trate. | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 (Interior) |
| VCAB0035-0105-00A: el número de unidades de seguridad de las que se trate. | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 (Interior) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 (Interior) |
| VCAB0044-0059-00A: el número de unidades de producción y el número de unidades de producción | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 (Interior) |
| VCAB0044-0075-00A: el número de unidades de seguridad de las que se trate. | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (exterior) |
| VCAB0044-0249-00A: el número de unidades de producción y el número de unidades de producción | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 (Interior) |
| VCAB0070-0149-00A: el número de unidades de seguridad de la unidad de seguridad. | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 (Interior) |
| VCAB0087-0062-00A: el número de unidades de seguridad de las que se trate. | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 (Interior) |
| VCAB0087-0563-00A: el número de unidades de seguridad de las que se trate. | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | el eje ¥10 |
| VCAB0088-0191-00A: el número de unidades de producción y el número de unidades de producción | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 (Interior) |
| VCAB0105-0164-00A: el número de unidades de producción y el número de unidades de producción | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 (Interior) |
| VCAB0113-0089-00A: el número de unidades de producción de las que se trate. | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | el eje ¢8 |
| VCAB0262-0112-00A: el número de unidades de producción de las que se trate. | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | el eje ¥10 |
| VCAB0262-0249-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | el eje ¢8 |
| VCAB0294-0498-00A: el número de unidades de producción y el número de unidades de producción. | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | el eje ¥10 |
| VCAB0436-0187-00A: el número de unidades de producción y el número de unidades de producción | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | el eje ¥10 |
| VCAB0436-0250-00A: el valor de las emisiones de gases de efecto invernadero en el aire | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | el eje ¥10 |
| VCAB0445-0300-00A: el número de unidades de producción y el número de unidades de producción | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | el eje ¥10 |
Aplicaciones:
- El enfoque automático de la cámara industrial (AF de visión automática)
- Sistemas inteligentes de vigilancia e imágenes de alta velocidad
- Endoscopia médica / enfoque de imágenes microscópicas
- AOI / Sistemas de lentes de inspección visual
- Equipo de fotografía y imágenes científicas de alta gama
