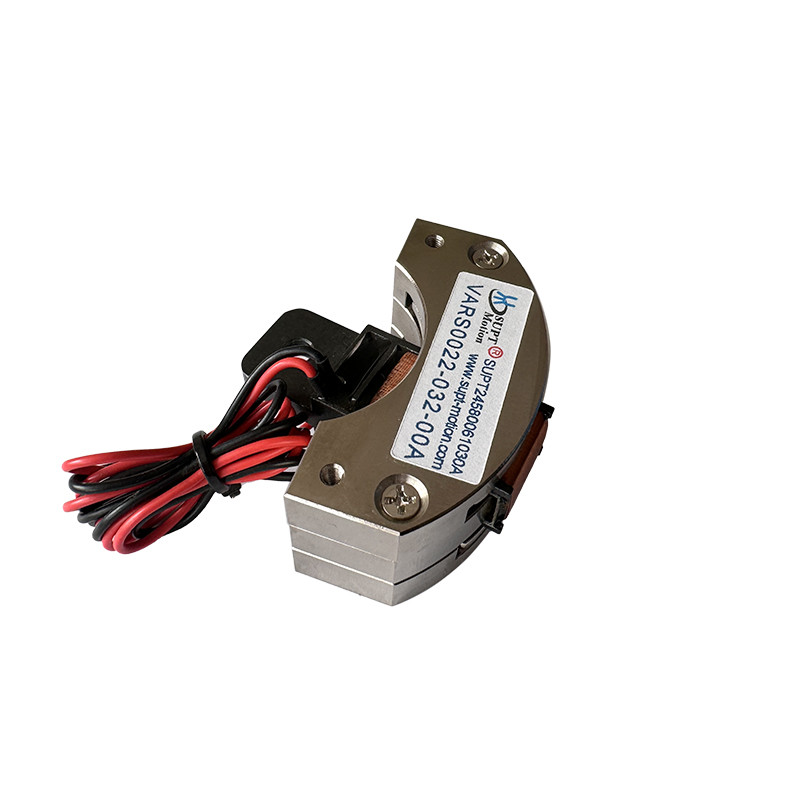

Motor de bobina de voz micro rotativo de alta precisión utilizado para la alineación de obleas

  • High Precision Micro Rotary Voice Coil Motor Used For Wafer Alignment
  • High Precision Micro Rotary Voice Coil Motor Used For Wafer Alignment
  • High Precision Micro Rotary Voice Coil Motor Used For Wafer Alignment
Lugar de origen China, Suzhou
Nombre de la marca SUPT MOTION
Certificación ISO9001-2000
Número de modelo Serie de VARS
Cantidad de orden mínima 1 Uds.
Precio $120-$202
Detalles de empaquetado Cartón que empaqueta el etc.
Tiempo de entrega 1-5 piezas, 5 días. > 20 piezas, a negociar
Condiciones de pago T/T
Capacidad de la fuente Para ser negociado
Datos del producto
Peso 21.5g Longitud 60mm
Voltaje 15.5V Modelo de producto VARS0022-032-00A
Función de protección Totalmente encerrado Constante EMF posterior (LL) (Kb) 0.16
Longitud*Altura(mm) 60*36 Viaje máximo (milímetros) 32°
tipo Micromotor Velocidad nominal 100 rpm
Resaltar

Motor de bobina de voz rotativa de alta precisión

,

motor de bobina de voz micro rotativo

,

motor de bobina de voz de alineación de obleas
Puede marcar los productos que necesita y comunicarse con nosotros en el tablero de mensajes.
Modelo Precio
VARS0022-0032-00B: el valor de las emisiones de gases de efecto invernadero 105 dólares.
VARS0048-0030-00A 230 dólares.
VARS0706-0014-00A: el valor de las emisiones de gases de efecto invernadero 115 dólares.
Deja un mensaje
Modelo Precio
Descripción de producto
Descripción del producto:

Como componente de potencia de transmisión directa de alta precisión, el motor de bobina de voz giratoria desempeña un papel clave en la calibración del ángulo de la oblea durante el proceso de alineación y posicionamiento de la oblea,gracias a sus principales ventajas de ±0.01° repetibilidad de rotación, velocidad de respuesta de milisegundos, funcionamiento libre de engranajes y bajo desgaste.Las desviaciones angulares de la oblea afectan directamente a la precisión de los procesos posterioresEl motor rotativo de la bobina de voz puede conducir rápidamente la etapa de la oblea para realizar ajustes de rotación de ángulo fino basados en la retroalimentación del sistema de posicionamiento de visión.con un tiempo de respuesta inferior a 10 ms, que garantiza una alineación precisa de la oblea con la máscara de litografía y la trayectoria de grabado.que cumplen perfectamente los requisitos de alineación de alta precisión para las obleas ultrafinas e irregularesAdemás, su diseño estructural compacto permite la integración en espacios de dispositivos limitados y se adapta a los requisitos de diseño integrado de la plataforma de ajuste de obleas.



Características:

  • Nombre del producto: Motor de bobina de voz rotativo,VCM de accionamiento directo rotativo,Motor de bobina de voz oscilante,Motor de bobina de voz de arco
  • Peso: 21,5 g
  • El número de modelo:VARS0022-032-00A
  • Nombre: Motor rotativo de bobina de voz
  • Trazo: 32°

Parámetros técnicos:

Parámetros Detalles
Tipo de producto Motor de bobina de voz giratoria (VCM giratoria, Actuador de bobina de voz giratoria)
Garantización 1 año
Infarto cerebral 32°
Torque máximo 0.22 N-m
Ruido Bajo
Duración 60 mm
Velocidad En alto.
Peso 215 gramos.
Válvula de tensión 15.5V



Modelo de producto
Torque máximo
(N-m)		 Torque continuo
a 25°C ((N-m)		 Acción total
grados
(grado)		 Ventilación máxima
(V)		 Constante de campo electromagnético de retorno
(V/m/s)		 Peso de la bobina (g) Duración
(mm)		 Ancho
(mm)		 Alturas
(mm)
VARS0008-026-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero 0.08 0.05 26 6.4 0.05 11.7 35 39.8 36.1
VARS0017-090-00A: el valor de las emisiones de gases de efecto invernadero en el aire 0.17 0.1 90 11.1 0.1 17.8 70 41.5 39
VARS0022-032-00A: el valor de las emisiones de gases de efecto invernadero en el aire 0.22 0.12 32 15.5 0.16 21.5 60 60 36
VARS0042-040-00A: el valor de las emisiones de gases de efecto invernadero 0.42 0.38 40 3.5 0.12 38 82 53.6 30.3
VARS0077-020-00A: el valor de las emisiones de gases de efecto invernadero 0.77 0.63 20 6.7 0.24 66 75 50 30
VARS0084-030-00A: el valor de las emisiones de gases de efecto invernadero 0.84 0.6 30 6.3 0.2 50.4 75 48.9 30.6
VARS0120-020-00A 1.2 0.5 20 8.4 0.67 65 81 73.4 32
VARS0350-060-00A: el valor de las emisiones de gases de efecto invernadero en el aire 3.5 1.6 60 26.3 0.4 350 ¢169.6 ¢169.6 63
VARS0706-014-00A: el valor de las emisiones de gases de efecto invernadero 7.1 2.1 14 52.4 1.03 225.5 115 65 54.5
VARS4520-030-00A: el valor de las emisiones de gases de efecto invernadero 45.2 19 30 71.5 4.3 1350 ¥240   78

Aplicaciones:

Las aplicaciones principales de un motor de bobina de voz:
1- Industria de semiconductores: cableado, corte, perforación, sistemas de transporte, soldadura y robótica.
2- Funcionamiento de las válvulas en el campo:Tipo de válvulas de medición, sistemas de ensayo de presión, química de las válvulas neumáticas
el sistema de inyección.
3- Industria de micro máquinas: sistemas de alimentación, micro perforación, estampado de precisión.
4.Sistema de vibración: Mesa de agitación, plataforma de vibración.
5.Médico: Sistema de microinyección, equipo respiratorio, equipo de pruebas.
6Tecnología de la aviación: Sistema de control de vuelo, sistema de retroalimentación del piloto.
7.Campo de uso comercial: Sistema de enfoque automático de cámara en miniatura con bomba de enfriamiento por ordenador.
8Industria de la automatización: equipos láser, dispensadores, equipos de ensayo, máquinas textiles.



Motor de bobina de voz micro rotativo de alta precisión utilizado para la alineación de obleas 0
