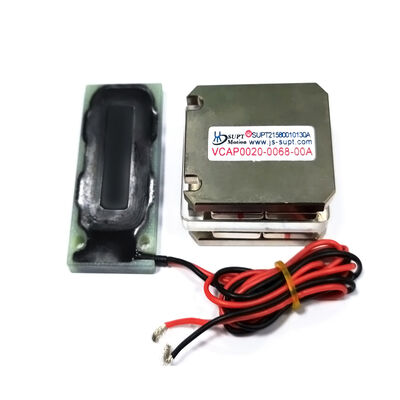

Motor de bobina de voz micro plana de precisión ultra delgada de 20N para equipos de prueba de semiconductores
| Lugar de origen | China,Suzhou |
|---|---|
| Nombre de la marca | SUPT MOTION |
| Certificación | CE, ISO9001 |
| Número de modelo | Serie VCAP |
| Cantidad de orden mínima | 3 piezas |
| Precio | $158 |
| Detalles de empaquetado | Embalaje personalizado, etc. |
| Tiempo de entrega | 1-5 unidades, 5 días. >20 piezas, a negociar |
| Condiciones de pago | T/T |
| Capacidad de la fuente | Para ser negociado |
Datos del producto
| Fuerza de salida | Hasta 500 N | Artículo | Micro motores eléctricos |
|---|---|---|---|
| Puerto | llevar a la fuerza | Número de modelo | VCAP0020-0068-00A |
| Fuerza máxima | 20N | Accidente cerebrovascular total | 6.8 mm |
| Fuerza continua | 5.3N | Ventilación máxima | 8.2V |
| longitud (mm) | 39 | Función de protección | Totalmente cerrado |
| Velocidad (RPM) | Alta velocidad |
Descripción de producto
Descripción del producto:
El SUPT VCAP0020-0068-00A es un motor de bobina de voz plana de alto rendimiento diseñado específicamente para sistemas de movimiento de precisión ultracompactos con espacio extremadamente limitado.Este actuador ultra delgado proporciona un empuje máximo de 20 N y un empuje continuo de 5 N..5 N a 25°C, con un recorrido total de 6,8 mm, que satisface las exigencias de las tareas de posicionamiento de corto recorrido y alta precisión.se integra perfectamente en los microdispositivosEl motor de bobina de voz plana ofrece un movimiento suave, sin reacciones adversas, respuesta rápida,y cero reacción negativa, lo que lo hace ideal para aplicaciones que requieren una precisión de posicionamiento submicrónico.el producto ofrece un rendimiento estable y eficiente incluso durante el funcionamiento a largo plazoSus dimensiones compactas de 39 × 50 × 21,5 mm garantizan una fácil instalación en espacios reducidos, mientras que su robusta construcción garantiza una alta fiabilidad y una larga vida útil.Este modelo se utiliza ampliamente en los robots de microensamblaje, sistemas de enfoque automático de lentes, control de micro válvulas, bombas de medición de precisión y equipos de prueba de semiconductores pequeños.
Características:
Las sub-bobinas motorizadas de tipo plano son ligeras, con un tiempo de respuesta corto y una alta frecuencia.
Equilibrio de viaje y altura: Un diseño de viaje medio de 16 mm con una altura de solo 22.5 mm permite un mayor rango de movimiento en espacios limitados.
Compatibilidad con baja tensión: Diseñado para una tensión máxima de 27.6V, es compatible con los sistemas de alimentación industrial convencionales y no requiere módulos de refuerzo adicionales.
Compatibilidad dimensional: con una relación longitud-ancho de 59 × 50 mm, es adecuado para la instalación de estilo matriz en plataformas del eje XY, simplificando el diseño del equipo.
Parámetros del producto:
| Modelo de producto | Fuerza máxima (N) |
Fuerza continua a 25°C (N) |
Acción total (mm) |
Ventilación máxima (V) |
Constante de campo electromagnético de retorno (V/m/s) |
Duración (mm) |
Ancho (mm) |
Alturas (mm) |
| VCAP0020-0068-00A: Las condiciones de las operaciones de mantenimiento de la seguridad | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |

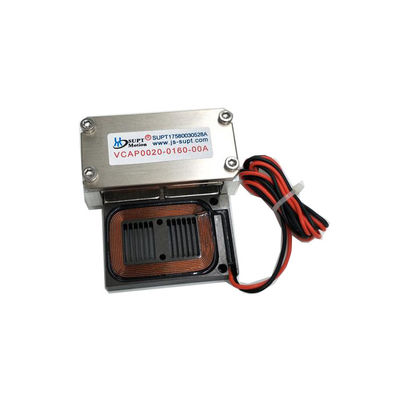

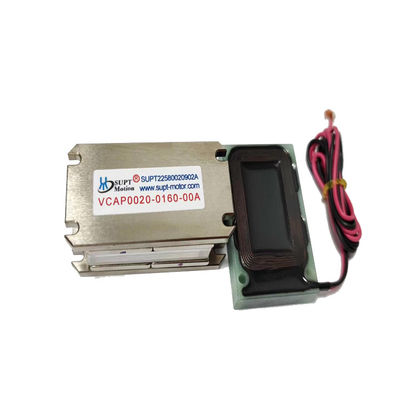

| VCAP0020-0160-00A: el número de unidad de control de las emisiones de gases de efecto invernadero | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A: el valor de las emisiones de gases de efecto invernadero de los Estados miembros | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A: el valor de las emisiones de gases de efecto invernadero de los Estados miembros | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
VCAP0020-0068-00A: el número de unidad de control de la unidad de control de la unidad de control.
| Parámetro | Valor | Parámetro | Valor |
| Modelo | VCAP0020-0068-00A: Las condiciones de las operaciones de mantenimiento de la seguridad | Empuje máximo | 20N |
| Empuje continuo (25°C) | 5.5N | Trazo total | 6.8 mm |
| Váltidad máxima | 8.2V | Constante de retro-EMF | 4.4V/m/s |
| Duración | 39 mm | Ancho | 50 mm |
| Alturas | 21.5 mm | Temperatura de funcionamiento | -10 ~ 60 °C |
Aplicación:
| Las aplicaciones principales de un motor de bobina de voz: |
| 1- Industria de semiconductores: cableado, corte, perforación, sistemas de transporte, soldadura, robótica. |
| 2- Funcionamiento de las válvulas en el campo:Válvulas de medición de tipo, sistemas de ensayo de presión, sistema de inyección de química de válvulas neumáticas. |
| 3- Industria de micro máquinas: sistemas de alimentación, micro perforación, estampado de precisión. |
| 4.Sistema de vibración: Mesa de agitación, plataforma de vibración. |
| 5.Médico: Sistema de microinyección, equipo respiratorio, equipo de pruebas. |
| 6Tecnología de la aviación: Sistema de control de vuelo, sistema de retroalimentación del piloto. |
| 7.Campo de uso comercial:Pumpa de refrigeración de ordenador con cámara en miniatura Sistema de enfoque. |
|
8Industria de la automatización: equipos láser, dispensadores, equipos de ensayo, maquinaria textil. |
Focalización de lentes en equipos de inspección microóptica.
Estaciones de micro-sonda para chips de semiconductores.
Sistemas de accionamiento para válvulas de micro-bomba médicas.
Robots de microensamblaje para componentes electrónicos.
