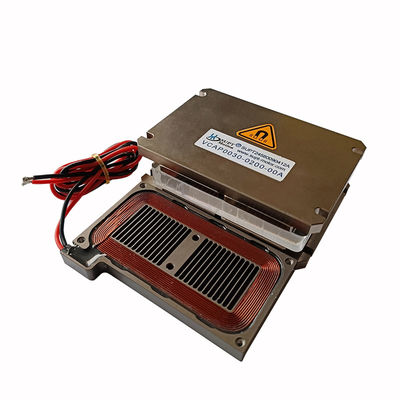

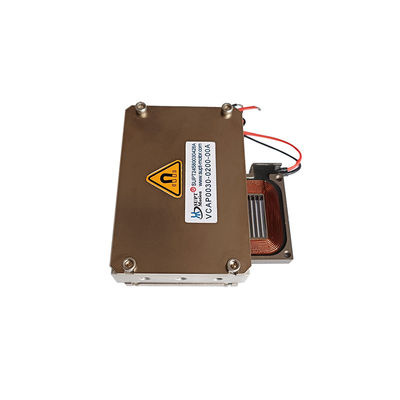

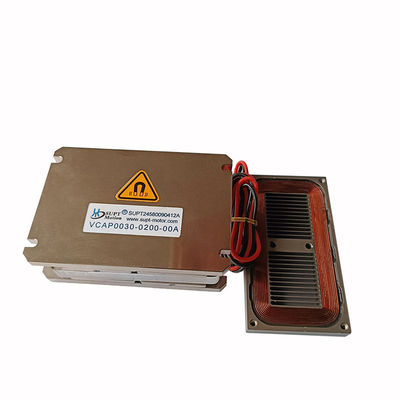

Los motores de bobina de voz plana de alto empuje de 30N son adecuados para el mecanizado de precisión
| Lugar de origen | China,Suzhou |
|---|---|
| Nombre de la marca | SUPT MOTION |
| Certificación | CE, ISO9001 |
| Número de modelo | VCAP0030-0200-00A: el valor de las emisiones de gases de efecto invernadero de los Estados miembros |
| Cantidad de orden mínima | 3 piezas |
| Precio | $120-$400 |
| Detalles de empaquetado | Embalaje personalizado, etc. |
| Tiempo de entrega | 1-5 unidades, 5 días. >20 piezas, a negociar |
| Condiciones de pago | T/T |
| Capacidad de la fuente | Para ser negociado |
Datos del producto
| Método de actuación | Bobina de voz | Función de protección | Totalmente cerrado |
|---|---|---|---|
| Fuerza continua | 12.3N | Voltaje | 24.3V |
| Accidente cerebrovascular total | 20mm | Fuerza máxima | 30N |
| Longitud | 80mm | Tamaño | 74mm |
| Nivel de ruido | Bajo | Modelo de producto | VCAP0030-0200-00A: el valor de las emisiones de gases de efecto invernadero de los Estados miembros |
| Comentarios de posición | Potenciómetro | Conmutación | Cepillar |
Descripción de producto
Descripción del producto:
El SUPTMOTION VCAP0030-0200-00A es un motor de bobina de voz plana de uso pesado diseñado específicamente para una accionamiento de precisión de alto empuje y largo tiempo.un empuje continuo de 12.3 N, y una carrera ultra larga de 20 mm, por lo que es ideal para la fabricación de semiconductores, el mecanizado de precisión y los sistemas de montaje automatizado.Con su robusta estructura mecánica y diseño de circuito magnético de alto rendimiento, este actuador ofrece una excepcional estabilidad de posicionamiento, respuesta dinámica rápida y cero retrocesos.Sus dimensiones estándar industriales de 80×74×25 mm aseguran la compatibilidad con las interfaces del equipo estándarEl motor de bobina de voz plana funciona a una tensión máxima de 24,3 V con una constante de retro-EMF de 10,5 V/m/s.ofreciendo una alta eficiencia energética y un bajo consumo de energíaSe caracteriza por una excelente disipación de calor, baja resistencia térmica y un rendimiento estable en condiciones de funcionamiento continuas de alto rendimiento.Los motores de bobina de voz plana se utilizan ampliamente en máquinas de corte de obleas, sistemas de microalimentación CNC, montaje de componentes de automóviles, prensas de baterías de iones de litio y equipos de inspección de alta precisión.Proporcionan un control de movimiento fiable y sin mantenimiento para aplicaciones industriales que requieren un gran empuje y un largo curso.
Características:
Largo curso y gran empuje: un curso máximo de 20 mm combinado con un empuje máximo de 30 N y un empuje continuo de 12,3 N satisface las demandas de movimiento de precisión de carga pesada.
Conversión de energía de alta eficiencia: una constante de campo electromagnético de retroalimentación de 10,5 V/m/s ofrece una eficiencia de conversión de energía un 15% mayor que los productos comparables.
Dimensiones industriales: dimensiones industriales estándar de 80 × 74 × 25 mm, compatibles con las interfaces de montaje de equipos de semiconductores.
Parámetros del producto:
| Modelo de producto | Fuerza máxima (N) |
Fuerza continua a 25°C (N) |
Acción total (mm) |
Ventilación máxima (V) |
Constante de campo electromagnético de retorno (V/m/s) |
Duración (mm) |
Ancho (mm) |
Alturas (mm) |
| VCAP0020-0068-00A: Las condiciones de las operaciones de mantenimiento de la seguridad | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A: el número de unidad de control de las emisiones de gases de efecto invernadero | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A: el valor de las emisiones de gases de efecto invernadero de los Estados miembros | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A: el valor de las emisiones de gases de efecto invernadero de los Estados miembros | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
VCAP0030-0200-00A: el número de unidad de control de la unidad de control de la unidad de control.
| Parámetro | Valor | Parámetro | Valor |
| Modelo | VCAP0030-0200-00A: el valor de las emisiones de gases de efecto invernadero de los Estados miembros | Empuje máximo | 30N |
| Empuje continuo (25°C) | 12.3N | Trazo total | 20 mm |
| Váltidad máxima | 24.3V | Constante de retro-EMF | 10.5V/m/s |
| Duración | 80 mm | Ancho | 74 mm |
| Alturas | 25 mm | Calificación de protección | Protección IP54 |
Aplicaciones:
• Sistemas de posicionamiento para equipos de corte de obleas de semiconductores
• Mecanismos de microalimentación para máquinas-herramienta CNC de precisión
• Equipo de ensayo de componentes electrónicos para automóviles
• Equipo de laminación de precisión para electrodos de baterías de iones de litio
| Las aplicaciones principales de un motor de bobina de voz: |
| 1- Industria de semiconductores: cableado, corte, perforación, sistemas de transporte, soldadura, robótica. |
| 2- Funcionamiento de las válvulas en el campo:Válvulas de medición de tipo, sistemas de ensayo de presión, sistema de inyección de química de válvulas neumáticas. |
| 3- Industria de micro máquinas: sistemas de alimentación, micro perforación, estampado de precisión. |
| 4.Sistema de vibración: Mesa de agitación, plataforma de vibración. |
| 5.Médico: Sistema de microinyección, equipo respiratorio, equipo de pruebas. |
| 6Tecnología de la aviación: Sistema de control de vuelo, sistema de retroalimentación del piloto. |
| 7.Campo de uso comercial:Pumpa de refrigeración de ordenador con cámara en miniatura Sistema de enfoque. |
| 8Industria de la automatización: equipos láser, dispensadores, equipos de ensayo, maquinaria textil. |
