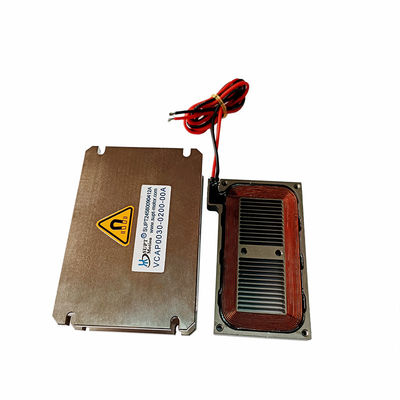

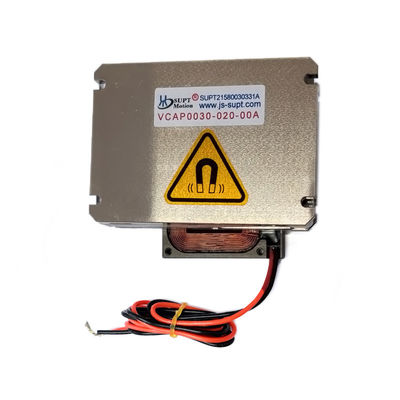

Actuador de alta precisión de alta resistencia y ultra alto empuje 100N con motor de bobina de voz plana
| Lugar de origen | Jiangsu, China |
|---|---|
| Nombre de la marca | SUPT |
| Certificación | ce,ISO9001,CCC |
| Número de modelo | VCAP0100-0020-00A: el valor de las emisiones de gases de efecto invernadero de los Estados miembros |
| Cantidad de orden mínima | 2 piezas |
| Precio | $120.00/pieces >=2 pieces |
| Detalles de empaquetado | Embalaje personalizado, etc. |
| Tiempo de entrega | 1-5 productos 5-7 días de envío, muestras 3-5 días, a granel a negociar |
| Condiciones de pago | T/T |
| Capacidad de la fuente | Para ser negociado |
Datos del producto
| Garantía | 3 meses-1 año | Uso | BARCO, coche, bicicleta eléctrica, aparato electrodoméstico, UAV, 3D impresión, microscopio, robot, |
|---|---|---|---|
| Tipo | Micromotor | Esfuerzo de torsión | Las solicitudes |
| Construcción | Imán permanente | Conmutación | Cepillar |
| Función de protección | Totalmente cerrado | Velocidad (RPM) | Velocidad variable |
| Nombre del producto | motor de bobina de voz linear | Tensión nominal | 41.2V |
| Fuerza máxima | 100n | Fuerza continua | 47N |
| Puerto | Puerto de Shangai |
Descripción de producto
Descripción del producto
El VCAP0100-0020-00A de SUPTMOTION es un motor de bobina móvil plano de grado industrial y empuje ultra alto, diseñado específicamente para posicionamiento de precisión de alta resistencia. Ofrece un empuje pico de hasta 100 N y un empuje continuo de 47 N con una carrera de 4 mm, lo que lo hace ideal para aplicaciones de accionamiento de carrera corta y alta precisión. Fabricado con una estructura de alta resistencia y materiales premium resistentes al desgaste, este motor de bobina móvil plano presenta una densidad de fuerza excepcional, un tiempo de respuesta rápido de menos de 5 milisegundos y un rendimiento de movimiento ultra estable. Su robusto marco de 110 × 105 × 51 mm garantiza una deformación mínima durante la operación, lo que lo hace ideal para estampado de precisión, sujeción de alta resistencia y sistemas de posicionamiento de carga pesada. Este motor de bobina móvil plano admite un voltaje máximo de 41.2 V y presenta una constante de fuerza contraelectromotriz ultra alta de 80.1 V/m/s, lo que permite un control de bucle cerrado rápido y preciso. Ofrece excelentes capacidades de gestión térmica, un amplio rango de temperatura de funcionamiento y una resistencia excepcional a los golpes y vibraciones. Este motor de bobina móvil plano se utiliza ampliamente en la fabricación de automóviles, máquinas de estampado de precisión, posicionamiento de componentes ópticos de alta resistencia, aparamenta de alto voltaje y equipos de automatización a gran escala.
La aplicación principal de un motor de bobina móvil:
El controlador lineal de bobina móvil es un tipo de mecanismo de accionamiento de bobina móvil que utiliza un controlador lineal de bobina móvil para un control preciso. Es un motor de bobina móvil plano, su mercado se dirige principalmente a la industria de semiconductores y microherramientas. Este sistema de actuador lineal de bobina móvil es ligero, compacto y adecuado para una variedad de aplicaciones. Se caracteriza por su peso ligero, corto tiempo de respuesta y alta frecuencia. Carrera corta, estructura compacta, modelo de la serie VCAP, es perfecto para aplicaciones que requieren un movimiento preciso y exacto.
Escenarios de aplicación (coincidencia precisa)
• Equipos de estampado de metal de precisión
• Máquinas de ensamblaje de piezas automotrices de precisión
• Sistemas de posicionamiento de componentes ópticos de alta resistencia
• Mecanismos de accionamiento para aparamenta de alto voltaje
• Equipos de estampado de metal de precisión
• Máquinas de ensamblaje de piezas automotrices de precisión
• Sistemas de posicionamiento de componentes ópticos de alta resistencia
• Mecanismos de accionamiento para aparamenta de alto voltaje
Parámetros técnicos:
|
Modelo de producto
|
Fuerza pico
(N)
|
Continuo
Fuerza
(N)
|
Carrera total
(mm)
|
Máx.
Voltaje
(V)
|
Fuerza contraelectromotriz
Constante
(V/m/S)
|
Peso de la bobina
(g)
|
Longitud (mm)
|
Ancho
(mm)
|
|
VCAP0020-0068-00A
|
20
|
9.2
|
6.8
|
8.2
|
4.4
|
39
|
50
|
21.5
|
|
VCAP0020-0160-00A
|
20
|
5.3
|
16
|
27.6
|
4.4
|
59
|
50
|
22.5
|
|
VCAP0030-0200-00A
|
30
|
12.3
|
20
|
24.3
|
10.5
|
80
|
74
|
25
|
VCAP0100-0020-00A:
| Parámetro | valor | Parámetro | valor |
| Modelo | VCAP0100-0020-00A | Empuje pico | 100N |
| Empuje continuo (25 °C) | 47N | Carrera total | 4mm |
| Voltaje máximo | 41.2V | Constante de fuerza contraelectromotriz | 80.1V/m/s |
| Longitud | 110mm | Ancho | 105mm |
| Altura | 51mm | Peso | 1.2kg |
Imágenes detalladas
Certificaciones
Nuestra empresa
Suzhou Unite Precision Technology Co,Ltd. (SUPT Motion) es una empresa de ingeniería y fabricación dedicada a proporcionar actuadores lineales de bobina móvil y plataformas de motores lineales. SUPT Motion ofrece tanto productos de distribución estándar como soluciones OEM personalizadas de volumen medio y alto. El producto principal son actuadores lineales y rotativos basados en bobina móvil y motores lineales de imán permanente sin escobillas.
La empresa cuenta con una sólida capacidad de I+D y un sistema de servicio postventa perfecto. SUPT Motion es capaz de diseñar y producir motores de bobina móvil, motores lineales y todo tipo de plataformas de movimiento lineal según los requisitos específicos del cliente. Con muchos años de experiencia, nuestro personal internacional de ingeniería y fabricación es capaz de proporcionar la tecnología más avanzada y productos de la mejor calidad para clientes y distribuidores de motores de bobina móvil y motores lineales de Asia, América del Norte, Europa y diversas áreas del mundo.
La empresa es capaz de ofrecerle soluciones rentables para sus requisitos de producción OEM a gran escala al estar ubicada en los centros de fabricación de Suzhou. Continuaremos mejorando en tecnología y esforzándonos por la perfección en la calidad. Adhiriéndonos al lema de SUPT Motion: la alta calidad es nuestra búsqueda, la satisfacción del cliente es nuestro compromiso. Con nuestro estricto departamento de calidad y departamento de producción, garantizamos que nuestros productos de alta calidad y bajo costo sean más rentables para servir a los clientes, lo que le otorga una fuerte competitividad.
Preguntas frecuentes
1. ¿Es usted fabricante?
R: Sí, somos una fábrica y 100% fabricante.
2. ¿Cómo puedo obtener una cotización?
R: Por favor, proporcione los requisitos detallados del producto, como las especificaciones, la cantidad, los requisitos de embalaje, etc.
3. ¿Cuánto tiempo puedo obtenerlos?
R: Normalmente, las muestras necesitan de 7 a 10 días hábiles.
La producción en masa necesita de 12 a 18 días hábiles.
Depende de su cantidad.
4. ¿Puede producir según las muestras?
R: Sí, podemos producir según sus muestras o dibujos técnicos.
5. ¿Cuáles son sus condiciones de pago?
R: T/T 50% como depósito y 50% se pagará antes del envío. Le mostraremos las fotos del producto y los paquetes antes de que pague el saldo.
6. ¿Cuáles son sus condiciones de entrega?
R: EXW, FOB.
Nuestro servicio
Servicio:
A. Los indicadores técnicos y las especificaciones se pueden personalizar.
B. Muestra gratuita, flete a cobrar.
C. Servicio postventa satisfactorio.
D. MOQ flexible.¿Por qué elegirnos:
A. 100% fabricante.
B. Rica experiencia de producción.
C. Máquina avanzada.
D. Estricto sistema de control de calidad.
Embalaje y entrega
Puerto de carga
Puerto de Shanghái, China.
|
Término comercial
|
FOB
|
|
Envío
|
LCL o FCL por mar, por aire o por expreso DHL, UPS.
|
|
Término de pago
|
T/T, Western Union, E-checking, Trade Assurance y PayPal también aceptados.
|
|
Tiempo de entrega
|
7-10 días hábiles después del pago y según los requisitos del cliente.
|
