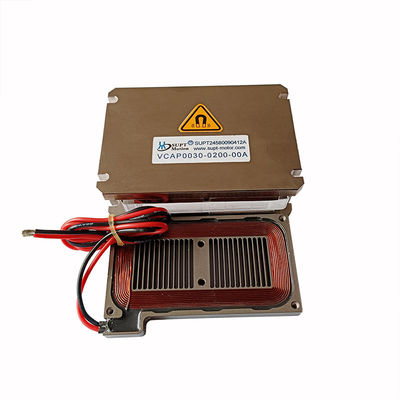

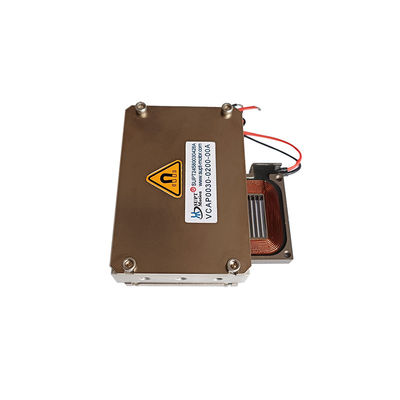

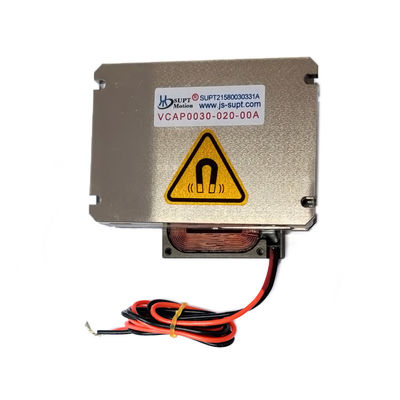

Motor de bobina de voz plana de alta fuerza de largo curso para montaje de precisión
| Lugar de origen | China,Suzhou |
|---|---|
| Nombre de la marca | SUPT MOTION |
| Certificación | CE, ISO9001 |
| Número de modelo | VCAP0030-0200-00A: el valor de las emisiones de gases de efecto invernadero de los Estados miembros |
| Cantidad de orden mínima | 1 Uds. |
| Precio | $105-$310 |
| Detalles de empaquetado | Cartón que empaqueta el etc. |
| Tiempo de entrega | 1-5 unidades, 5 días. >20 piezas, a negociar |
| Condiciones de pago | T/T |
| Capacidad de la fuente | Para ser negociado |
Datos del producto
| Nivel de ruido | Bajo | Garantía | 3 meses-1 año |
|---|---|---|---|
| Fuerza máxima | 30N | Voltaje | 24.3V |
| Modelo de producto | VCAP0020-0068-00A | Material de la carcasa | Aluminio |
| Tipo | Micromotor | Ataque | 20mm |
| Longitud de carrera | 80mm |
Descripción de producto
Descripción del producto:
El SUPT VCAP0075-0180-00A es un motor de bobina móvil plano de alto rendimiento optimizado para tareas de automatización industrial de alto empuje y largo recorrido. Ofrece un potente empuje pico de 30 N, un empuje continuo de 12,3 N y una carrera de 20 mm, lo que lo hace ideal para aplicaciones como ensamblaje de precisión, prensado, posicionamiento y manipulación de materiales. Su construcción robusta y compacta garantiza alta rigidez, baja vibración y rendimiento estable bajo cargas pesadas. Con un diseño de circuito magnético eficiente, este motor de bobina móvil plano ofrece una salida de fuerza suave, respuesta rápida y ningún efecto de cogging, lo que permite un control de bucle cerrado de alta precisión. Con un voltaje máximo de 24,3 V y una constante de fuerza contraelectromotriz de 10,5 V/m/s, ofrece una eficiencia energética excepcional y un rendimiento estable. Un diseño avanzado de disipación de calor garantiza una baja generación de calor y un funcionamiento fiable a largo plazo. Este motor de bobina móvil plano se utiliza ampliamente en el ensamblaje de electrónica 3C, la fabricación de piezas de automóviles, sistemas de estampado de precisión, empaquetado de semiconductores y líneas de producción de pantallas planas. Combina alto empuje, largo recorrido y alta fiabilidad para satisfacer las demandas de la automatización industrial moderna.
Características:
Circuito magnético y entrehierro: Priorizar estructuras diferenciales o de múltiples etapas de doble cara para optimizar el yugo magnético y reducir el flujo disperso; el entrehierro debe equilibrar la densidad de flujo magnético y las tolerancias de fabricación.
Optimización de la bobina: Baja inductancia y baja resistencia para mejorar el rendimiento dinámico; el calibre del cable y el número de vueltas deben coincidir con el empuje y el consumo de energía.
Mecanismo de guía: Las bisagras flexibles son adecuadas para microdesplazamientos y operación sin fricción; los rodamientos lineales son adecuados para recorridos ligeramente más largos, donde la fricción y las fuerzas laterales deben controlarse.
Parámetros del producto:
| Modelo de producto | Fuerza pico (N) |
Fuerza continua at 25℃(N) |
Carrera total (mm) |
Voltaje máximo (V) |
Constante de fuerza contraelectromotriz (V/m/s) |
Longitud (mm) |
Ancho (mm) |
Altura (mm) |
| VCAP0020-0068-00A | 20 | 5,5 | 6,8 | 8,2 | 4,4 | 39 | 50 | 21,5 |
| VCAP0020-0160-00A | 20 | 5,3 | 16 | 27,6 | 4,4 | 59 | 50 | 22,5 |
| VCAP0030-0200-00A | 30 | 12,3 | 20 | 24,3 | 10,5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41,2 | 80,1 | 110 | 105 | 51 |
| VCAP0030-0200-00A |
| Parámetro | valor | Parámetro | valor |
| Modelo | VCAP0030-0200-00A | Empuje pico | 30N |
| Empuje continuo (25°C) | 5,512,3 | Carrera total | 20mm |
| Voltaje máximo | 24,3V | Constante de fuerza contraelectromotriz | 10,5V/m/s |
| Longitud | 80mm | Ancho | 74mm |
| Altura | 25mm | Clasificación de protección | IP54 |
Aplicaciones:
| La aplicación principal de un motor de bobina móvil: |
| 1.Industria de semiconductores: Cableado, corte, perforación, sistemas de transporte, soldadura, robótica. |
| 2.Operación de válvulas en campo: Válvulas de dosificación tipo, sistemas de prueba de presión, sistema de inyección química de válvulas neumáticas. |
| 3.Industria de micromáquinas: Sistemas de alimentación, microperforación, estampado de precisión. |
| 4.Sistema de vibración: Mesa vibratoria, plataforma vibratoria. |
| 5.Campo médico: Sistema de microinyección, equipo respiratorio, equipo de prueba. |
| 6.Tecnología de aviación: Sistema de control de vuelo, sistema de retroalimentación del piloto. |
| 7.Campo de uso comercial: Bomba de refrigeración de computadora, sistema de enfoque automático de cámara en miniatura. 8.Industria de automatización: Equipos láser, dispensadores, equipos de prueba, maquinaria textil. |
| 1.Equipos de estampado de metal de precisión |
2.Máquinas de ensamblaje de precisión para piezas de automóviles
3.Sistemas de calibración de sensores de precisión
4.Líneas de ensamblaje automatizadas a pequeña escala
