Tipo micro motor de eje lineal de bobina móvil para clasificación de alta velocidad

Lugar de origen	Jiangsu, China
Nombre de la marca	SUPT MOTION
Certificación	ce, ISO9001
Número de modelo	VCAB0070-0149-00A: el número de unidades de seguridad de la unidad de seguridad.
Cantidad de orden mínima	≥2
Precio	$140.00/pieces 1-29 pieces
Detalles de empaquetado	embalaje de cartón
Tiempo de entrega	1-5 productos 5-7 días de envío, muestras 3-5 días, a granel a negociar
Condiciones de pago	T/T
Capacidad de la fuente	Negociable

Datos del producto

Garantía	3 meses-1 año	Uso	BARCO, coche, bicicleta eléctrica, microscopio, robot, ventiladores médicos, proyecto óptico
Tipo	Micromotor	Esfuerzo de torsión	Las solicitudes
Construcción	Imán permanente	Conmutación	Cepillar
Función de protección	Totalmente cerrado	Velocidad (RPM)	Velocidad variable
Eficiencia	IE 1	Fuerza máxima ((N)	70
Velocidad máxima (mm)	14,9	motor de bobina de voz ((V)	26,9
Peso del rotor ((kg)	79	Diámetro del estator (milímetro)	43
Fuerza continua ((N)	27.3	Constante trasero del EMF (kb)	17,7
Incorpore la longitud de la bobina (milímetro)	53,7	Modelo de producto	VCAB0070-0149-00A: el número de unidades de seguridad de la unidad de seguridad.
Resaltar	Motor lineal de bobina móvil para microeje , Motor lineal de bobina móvil de alta velocidad para clasificación , Motor lineal de bobina móvil para clasificación

Deja un mensaje

Descripción de producto

Descripción del Producto

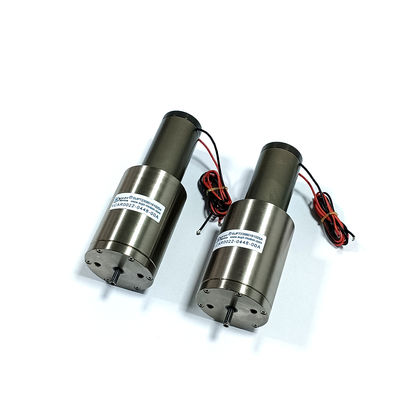

El SUPT MOTION VCAB0070-0149-00A es un motor de bobina móvil de tipo eje semicerrado de alto rendimiento diseñado específicamente para sistemas de clasificación, recogida y colocación rápida y expulsión de alta velocidad que requieren una respuesta rápida y un empuje potente.
La serie VCAB cuenta con un eje de movimiento incorporado con cojinetes lineales de precisión, lo que garantiza una guía suave y precisa durante toda la carrera operativa. El eje de movimiento está fabricado con materiales livianos, de alta rigidez y resistentes al desgaste, lo que ofrece alta estabilidad y excelentes características de fuerza-velocidad para permitir la rápida aceleración y desaceleración requeridas para aplicaciones de clasificación de alta velocidad.

En los sistemas de clasificación de alta velocidad para componentes electrónicos y productos alimenticios, los actuadores deben responder en milisegundos para desviar o rechazar los artículos defectuosos. El motor de bobina móvil VCAB0070-0149-00A, con su alta EMF trasera, ofrece una respuesta dinámica excepcional y una aceleración rápida, minimizando así el daño al producto y mejorando la eficiencia de la línea de producción.

En comparación con los sistemas de rechazo neumáticos tradicionales, los motores de bobina móvil ofrecen varias ventajas clave: no requieren aire comprimido, funcionan más silenciosamente, sus perfiles de movimiento son programables, requieren menos mantenimiento y su rendimiento se mantiene constante independientemente de las fluctuaciones de la presión del aire. El mecanismo de accionamiento directo elimina los retrasos mecánicos y la fricción comúnmente asociados con las válvulas neumáticas accionadas por solenoide, lo que da como resultado tiempos de respuesta más rápidos y un posicionamiento de rechazo más preciso. Este motor de bobina móvil lineal también es adecuado para aplicaciones de estampado, etiquetado y marcado de alta velocidad que requieren un contacto rápido y controlado.

Presupuesto:

Fuerza máxima: 70 N

Fuerza continua a 25 ℃: 27,3 N

Carrera total: 14,9 mm

Voltaje máximo: 26,9 V

Constante EMF trasera: 17,7 V/m/s

Peso de la bobina: 79 g

Diámetro del estator: 43 mm

Rosca del extremo del eje: M3 (interior)

Parámetros técnicos:

Modelo de producto	Fuerza máxima (NORTE)	Fuerza continua a 25℃(N)	Accidente cerebrovascular total (mm)	voltaje máximo (V)	Atrás Constante EMF (V/m/s)	Peso de la bobina (gramo)	Diámetro del estator	Rosca del extremo del eje (mm)
VCAB0005-0039-00A	5	1.5	3	5.4	0,9	23	29,5	M2(Exterior)
VCAB0005-0050-00A	5	2.2	3.9	14.5	3.1	27	31,5	M2.5(Exterior)
VCAB0013-0072-00A	13	4.2	7.2	26.6	5.72	16.2	26.2	M3(Exterior)
VCAB0015-0062-00A	15	6.5	6.2	26.2	9,75	14.8	33	M3(Exterior)
VCAB0015-0127-00A	15	4.9	12.7	21,5	4.1	12.5	30,5	Smango∮4.8
VCAB0022-0098-00A	22	6.6	9.8	24.7	5.8	20	34.1	M3(Exterior)
VCAB0022-0448-00A	22	11.4	44,8	14.3	4	52	48	M3(Interno)
VCAB0032-0050-00A	32	8.9	5	29.3	7.1	48	40	M3(Interno)
VCAB0033-0099-00A	33	8	9.9	24.3	5.87	23,5	36	M3(Exterior)
VCAB0033-0224-00A	33	13.5	22.4	26,7	6.8	69	58	M3(Interno)
VCAB0035-0105-00A	35	15.6	10.5	11.9	5	91	50	M3(Interno)
VCAB0044-0040-00A	44	16.3	4	18.3	8.9	46,5	53	M3(Interno)
VCAB0044-0059-00A	44.1	17.7	5.9	14.3	8	43	46	M3(Interno)
VCAB0044-0075-00A	44	13.7	7.5	16.8	7.6	38,6	31.1	M3(Exterior)
VCAB0044-0249-00A	44	11.7	24.9	44,9	8.88	65,9	38.1	M3(Interno)
VCAB0070-0149-00A	70	27.3	14.9	26,9	17.7	79	43	M3(Interno)
VCAB0087-0062-00A	87	21.67	6.2	34,5	12.7	45.2	43.1	M3(Interno)
VCAB0087-0563-00A	87	17,5	56.3	63.4	8.1	177	72	eje∮10
VCAB0088-0191-00A	88,5	23.2	19.1	29,9	8	162	50,8	M3(Interno)
VCAB0105-0164-00A	105	35.4	16.1	20.1	11.5	150	60,4	M3(Interno)
VCAB0113-0089-00A	113	35	8.9	31	17,5	125	73	eje∮8
VCAB0262-0112-00A	262	111	11.2	35.1	41	285	71	eje∮10
VCAB0262-0249-00A	262	112	24.9	28.2	26	785	66	eje∮8
VCAB0294-0498-00A	294	56,8	49,8	114	24,5	685	93	eje∮10
VCAB0436-0187-00A	436	147,6	18.7	40,7	40,7	648	80,4	eje∮10
VCAB0436-0250-00A	436	167	25	31,6	37.2	775	78,4	eje∮10
VCAB0445-0300-00A	445	185	30	33	35	920	76.2	eje∮10

1.Clasificación de componentes electrónicos de alta velocidad.

2.Mecanismos de rechazo farmacéutico

3.Sistemas de expulsión de envases de alimentos.

4. Estampado/marcado de alta velocidad

5.Operaciones rápidas de recogida y colocación

6.Estaciones de rechazo de inspección de alto rendimiento
