VARS0008 Micro Tamaño Rotario Motor de la bobina de voz Respuesta rápida y retroceso cero 26

Resumen del producto

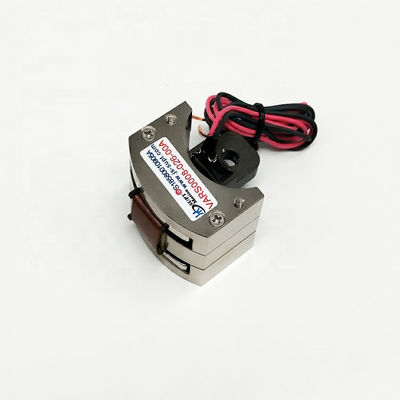

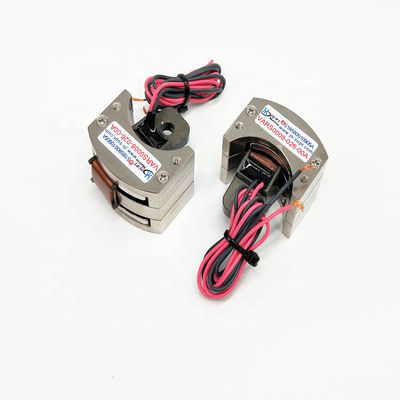

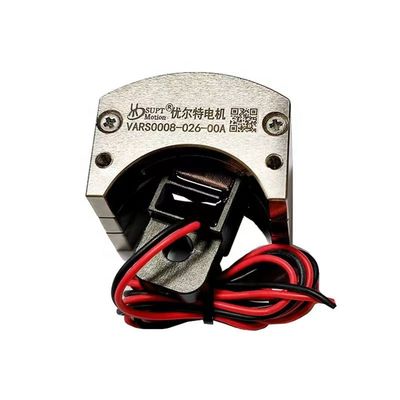

El motor VARS0008-026-00A de bobina de voz rotativa es un actuador de bobina de voz de tipo oscilante desarrollado por SUPT MOTION para el posicionamiento limitado por ángulo de precisión. A 25 °C tiene una carrera total de 26 grados,un par máximo de 0.08 N·m, un par continuo de 0,05 N·m y una tensión máxima de accionamiento de 6,4 V.
Con un peso de solo 11,7 gramos, con dimensiones totales de 35 × 39,8 × 36,1 milímetros, es uno de los actuadores rotativos más compactos de la serie VARS.Debido a que la bobina se mueve directamente dentro del campo magnético, eliminando la necesidad de engranajesEste motor de bobina de voz rotativo responde casi instantáneamente a la corriente de conducción y funciona sin reacción negativa.
Este diseño en miniatura es adecuado para aplicaciones donde no se pueden instalar servomotores tradicionales, como módulos ópticos, posicionamiento de espejos y sistemas de microválvulas.El actuador tiene una vida útil nominal de 10,000 horas y no requiere lubricación ni mantenimiento periódico.

Solución

Los componentes tradicionales de movimiento rotativo, como los motores de corriente continua con engranajes y los motores paso a paso, sufren problemas como retroceso, par de engranaje, fricción y respuesta lenta.que limitan su precisión de posicionamiento y rendimiento dinámico en aplicaciones de alta frecuenciaEl VARS0008-026-00A aborda estos problemas empleando una arquitectura de bobina de voz oscilante de accionamiento directo.
El par de salida es proporcional a la corriente de accionamiento, lo que permite un control lineal y repetible de la fuerza.La masa en movimiento extremadamente baja garantiza una alta aceleración y tiempos de respuesta de milisegundos.Sin componentes mecánicos de la transmisión, cero contraacción y cero par de engranaje son características inherentes de este diseño,y la resolución de la posición final está limitada sólo por el sensor de retroalimentaciónEl motor es capaz de oscilación bidireccional continua de alta frecuencia, lo que lo hace adecuado para tareas de vibración, escaneo y amortiguación activa.
Su carcasa compacta simplifica la integración en productos con espacio limitado, mientras que la bobina de baja inductancia permite a la electrónica de accionamiento modular rápidamente la corriente, lo que resulta en una fluidez,movimiento libre de vibracionesEn consecuencia, los ingenieros pueden construir un bucle de posicionamiento de alta precisión y de alto rango dinámico utilizando sólo un simple amplificador de corriente y un sensor de posición.En comparación con las combinaciones tradicionales de motor y engranaje, esta solución reduce los costes del sistema, acorta el tiempo de desarrollo y mejora la fiabilidad.

Especificaciones

Aplicación

Las aplicaciones típicas incluyen actuadores de posición de espejo para tecnologías láser, sistemas de escaneo óptico y dirección de haz, válvulas giratorias y actuadores de amortiguación,con una capacidad de transmisión superior a 300 WEl motor se utiliza ampliamente en las industrias de semiconductores, automoción, industria y aeroespacial, así como en instrumentos médicos y automatización de laboratorios.Su tamaño micro y respuesta rápida lo convierten en una excelente opción para la estabilización del cardán de la cámara en miniatura, posicionamiento óptico del interruptor, ajuste de la cabeza de impresión y cualquier mecanismo que requiera un movimiento angular rápido y sin reacción en una envoltura pequeña.La tensión de accionamiento y las dimensiones de montaje están disponibles para proyectos OEM.

Preguntas frecuentes

P1: ¿Cuál es la carrera total de este motor de bobina de voz rotativa?

El VARS0008-026-00A proporciona una carrera total de 26 grados. El ángulo de carrera se puede personalizar de acuerdo con los requisitos de la aplicación.

P2: ¿Por qué este motor no tiene reacción negativa?

El motor utiliza una estructura de accionamiento directo. La bobina se mueve directamente en el campo magnético sin engranajes o piezas de transmisión, por lo que se eliminan completamente las reacciones mecánicas y los engranajes.

P3: ¿Cuál es la vida útil del motor?

La vida útil nominal es de 10.000 horas en condiciones normales de funcionamiento.

P4: ¿Cuál es la cantidad mínima de pedido y el tiempo de entrega?

La cantidad mínima de pedido es de 1 pieza. Los pedidos de muestras se entregan en un plazo de 3 a 5 días hábiles, y la producción a granel toma de 15 a 25 días.

P5: ¿Se puede personalizar el motor para mi producto?

Sí. Ángulo de golpe, voltaje de accionamiento, resistencia de la bobina, longitud del cable y dimensiones de montaje pueden ser personalizados para proyectos OEM. Por favor proporcione sus detalles de solicitud para una solución a medida.
