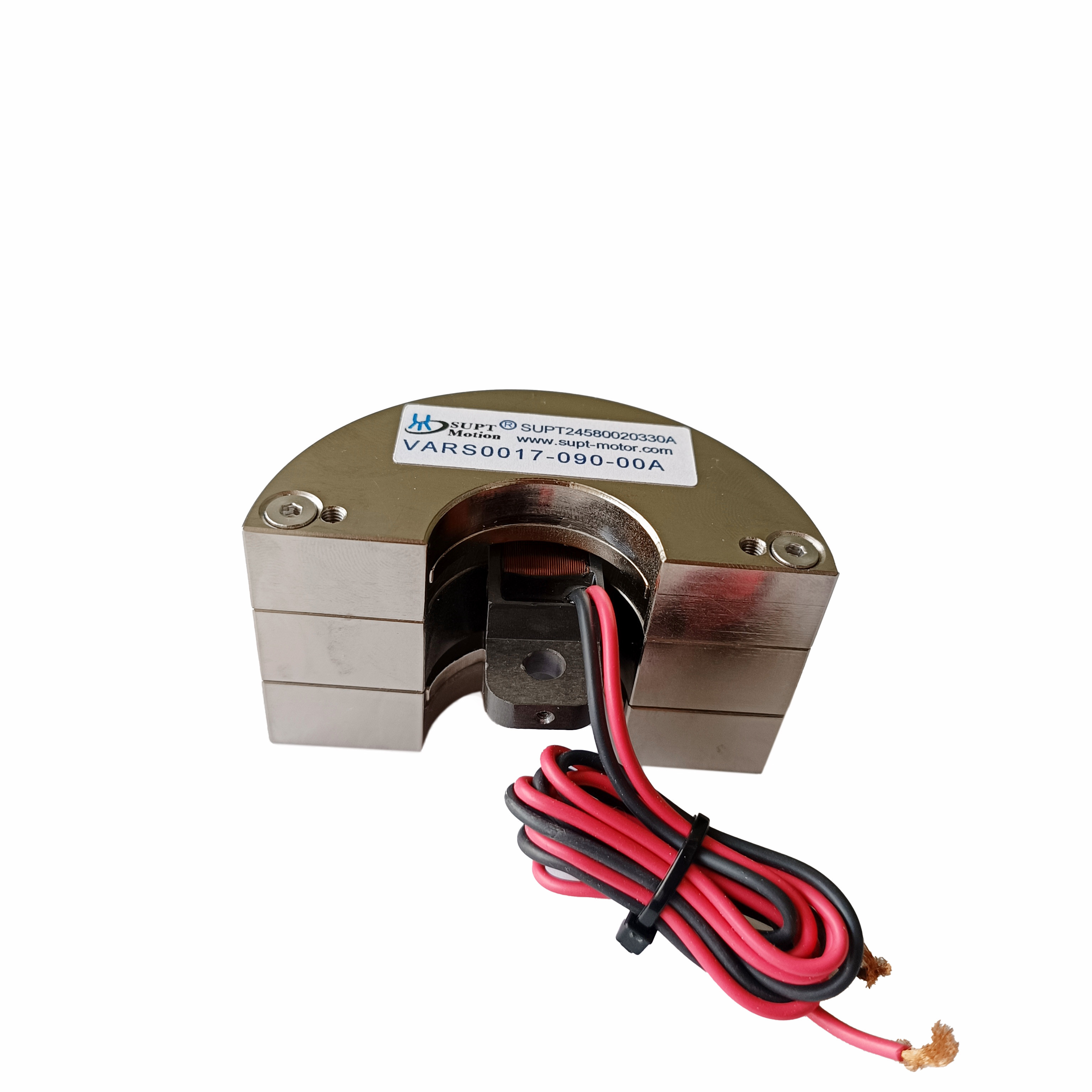

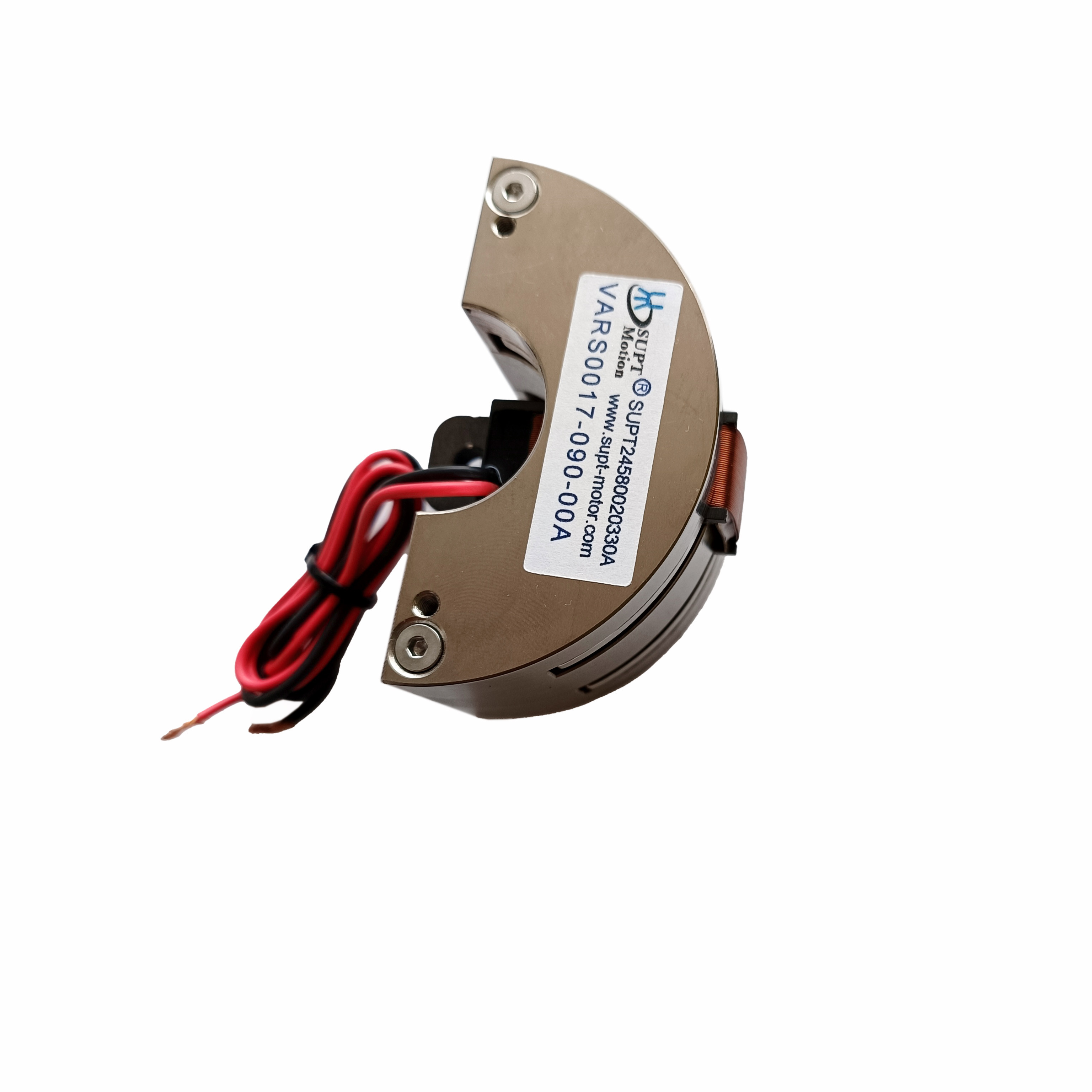

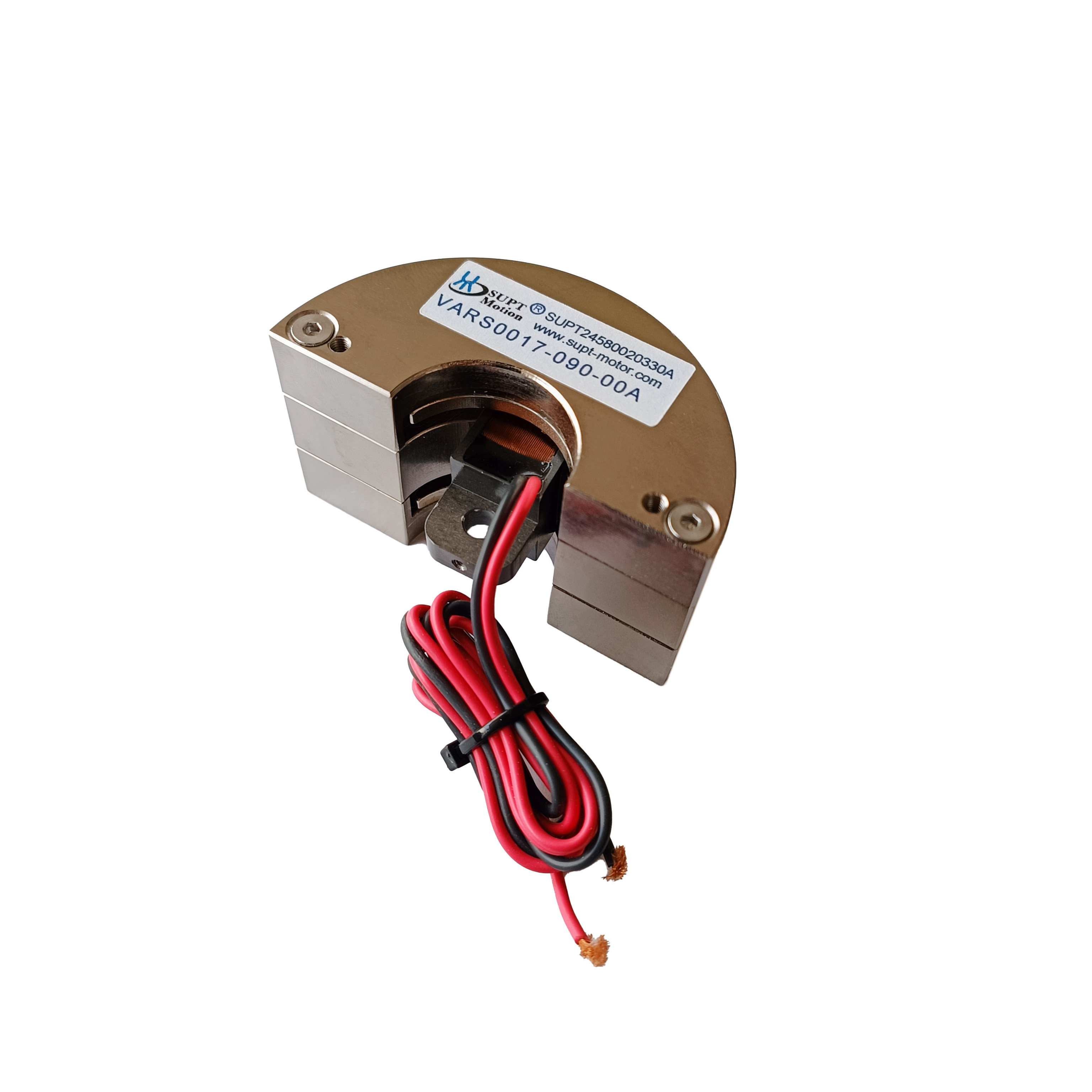

VARS0017 Motor de bobina de voz giratoria de 90 grados Respuesta rápida Contraproducción cero
| Lugar de origen | Jiangsu, China |
|---|---|
| Nombre de la marca | SUPT MOTION |
| Certificación | ISO9001-2000 |
| Número de modelo | VARS0017-090-00A |
| Cantidad de orden mínima | 1 pieza |
| Precio | USD 125-230 / Piece |
| Detalles de empaquetado | Cartón de exportación con protección de espuma antiestática. |
| Tiempo de entrega | 3-5 días laborables para muestras, 15-25 días para granel |
| Condiciones de pago | T/T |
| Capacidad de la fuente | 3000 piezas por mes |
Datos del producto
| Modelo de producto | VARS0017-090-00A | Tipo de motor | Motor de bobina móvil rotativa (tipo oscilante) |
|---|---|---|---|
| Torque pico | 0,17 Nm | Torque continuo a 25 C | 0,1 Nm |
| Accidente cerebrovascular total | 90 grados | Ventilación máxima | 11,1 V |
| Constante de campo electromagnético de retorno | 0,1 V/m/s | Peso de la bobina | 17,8 gramos |
| Dimensiones LxAnxAl | 70x41,5x39mm | Material | Aleación de aluminio |
| Vida útil | 10,000 horas | ||
| Resaltar | Motor rotatorio de bobina móvil de 90 grados,Motor de respuesta rápida con bobina de voz rotativa,Motor de bobina de voz giratoria de reacción negativa cero |
||
Descripción de producto
Resumen del producto
El VARS0017-090-00A es un motor de bobina de voz giratorio de 90 grados de la serie SUPT MOTION VARS, diseñado específicamente para el posicionamiento de gran ángulo y ángulo límite,con una respuesta rápida y cero reacciones negativasA 25 °C, este motor giratorio de bobina de voz, accionado por una tensión máxima de 11,1 V, genera un par máximo de 0,17 N·m y un par continuo de 0,1 N·m en todo su rango de 90 grados.La bobina de voz pesa sólo 17.8 g y la carcasa del motor mide 70 × 41,5 × 39 mm. El diseño de la bobina de voz oscilante convierte la corriente de accionamiento directamente en par de rotación,proporcionando capacidad de oscilación de alta frecuencia y movimiento excepcionalmente suave sin necesidad de engranajesEsto hace que el actuador sea ideal para escanear espejos, interruptores giratorios, control de válvulas,y otras aplicaciones que requieren una combinación de grandes desplazamientos angulares y precisiónCon una vida útil de 10.000 horas, una construcción de aleación de aluminio, y sin mantenimiento necesario,el VARS0017-090-00A es una alternativa fiable a los motores paso a paso y los servos con engranajes.
Solución
Las tareas de posicionamiento en gran angular se realizan típicamente utilizando motores paso a paso o sistemas accionados por engranajes, pero estos pueden conducir a problemas como reacción negativa, ruido audible, resonancia,y errores de posicionamiento acumuladosEl VARS0017-090-00A ofrece una solución de accionamiento directo sin contraacciones con un curso de hasta 90 grados.este motor de bobina de voz de swing permite el control lineal y puede ser accionado en modo de fuerza de bucle abierto simple o operado en modo de posición de bucle cerrado en conjunto con un codificador o sensor HallEl conjunto de bobina ligera soporta movimiento bidireccional de alta frecuencia, que es crítico para aplicaciones de escaneo, jittering y amortiguación dinámica.Cero reacción contraria asegura que el ángulo de salida permanece constante para un comando dadoEl diseño sin engranajes también elimina la necesidad de lubricación y desgaste del engranaje, reduciendo el costo total de propiedad.Los diseñadores de sistemas pueden beneficiarse de este compacto, un actuador fácil de instalar y controlar que está listo para la producción en serie. El motor de bobina de voz oscilante puede funcionar de forma continua a par nominal e intermitentemente a par máximo,Proporcionar a los diseñadores una amplia ventana de funcionamiento para ciclos de trabajo exigentes.
Especificaciones
| Parámetro | Valor |
|---|---|
| Modelo de producto | VARS0017-090-00A: el valor de las emisiones de gases de efecto invernadero en el aire |
| Tipo de motor | Motor de bobina de voz giratoria (actuador de tipo oscilante) |
| Torque máximo | 0.17 N-m |
| Torque continuo a 25 °C | 0.1 N-m |
| Acción total | 90 grados |
| Ventilación máxima | 11.1 V |
| Constante de campo electromagnético de retorno | 0.1 V/m/s |
| Peso de la bobina | 17.8 g |
| Duración | 70 mm |
| Ancho | 41.5 mm |
| Alturas | de una anchura igual o superior a 30 mm |
| El material | De aleación de aluminio |
| Vida de servicio | 10,000 horas |
| Garantización | 1 año |
Aplicación
La carrera de 90 grados hace que este actuador sea ideal para el control de válvulas rotativas, actuadores de amortiguación, posicionamiento de espejos para tecnologías láser, sistemas de posicionamiento rotativo y actuadores de control de vuelo.Se aplica en el semiconductorLas aplicaciones típicas incluyen la rotación del interruptor óptico, la rotación de la luz, la rotación de la luz, la rotación de la luz, la rotación de la luz, la rotación de la luz, la rotación de la luz, etc.alineación de la antenaLa respuesta de alta frecuencia también admite aplicaciones de cancelación activa de vibraciones y escaneo.Las opciones de carrera e interfaz están disponibles para la integración en sistemas OEM específicos.
Preguntas frecuentes
P1: ¿Qué tan grande es el trazo angular de este modelo?
El trazo total es de 90 grados, que es el trazo estándar más ancho de la serie VARS pequeña.
P2: ¿Puede el motor oscilar a alta frecuencia?
Sí, la bobina móvil de baja masa y el diseño de accionamiento directo admiten una oscilación bidireccional de alta frecuencia, lo que hace que el motor sea adecuado para aplicaciones de escaneo, dithering y amortiguación activa.
P3: ¿El motor necesita una caja de cambios?
No, el motor de la bobina de voz es un actuador de accionamiento directo, no se requiere caja de cambios, por lo que el sistema no tiene reacción y no necesita lubricación.
P4: ¿Qué opciones de retroalimentación se admiten?
El motor se puede utilizar con codificadores, sensores Hall o sensores de posición analógicos para construir un sistema de posicionamiento de circuito cerrado.
P5: ¿Cuál es el período de garantía?
La garantía estándar es de 1 año. El apoyo técnico para la integración y la selección del conductor es proporcionado por el equipo de ingeniería de SUPT MOTION.
