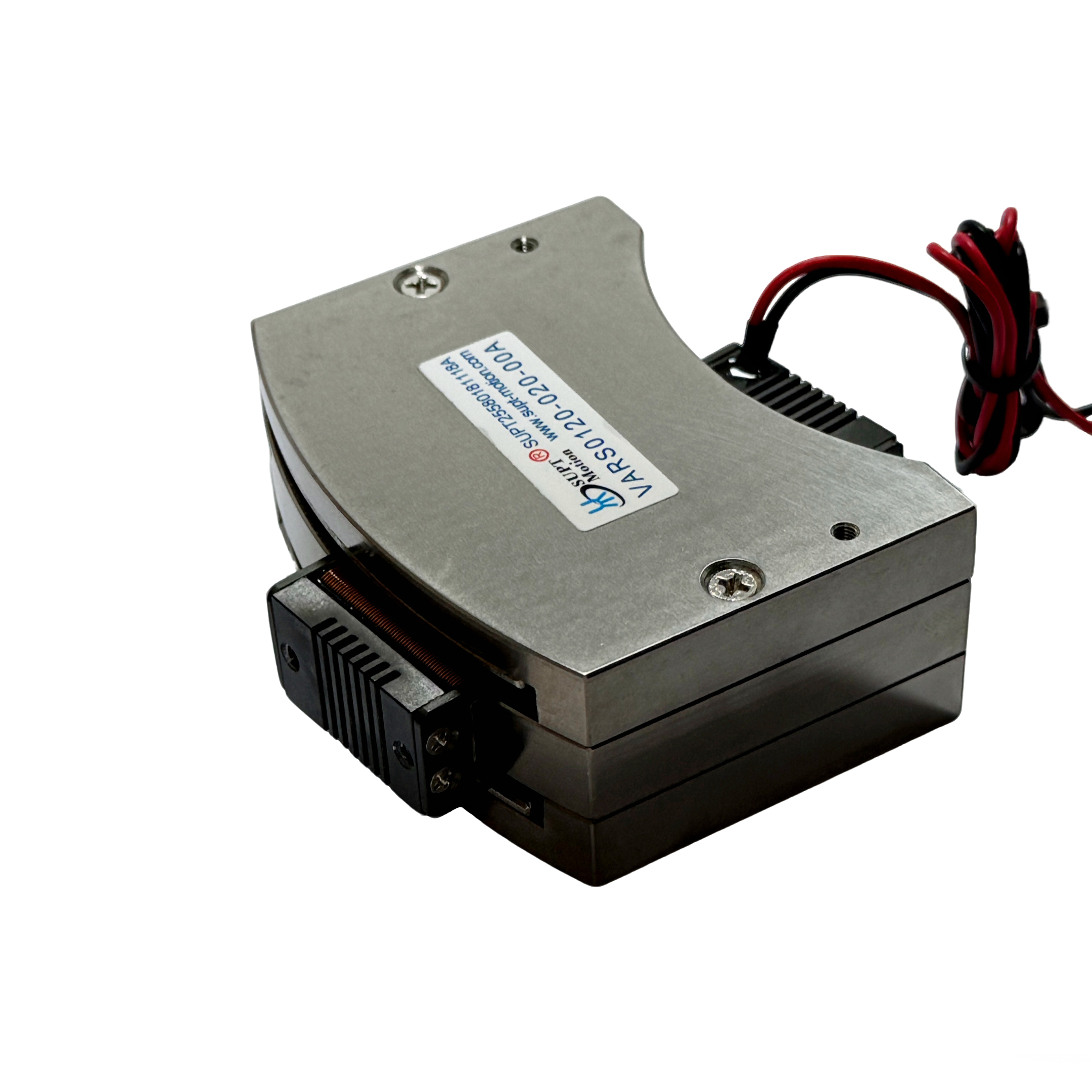

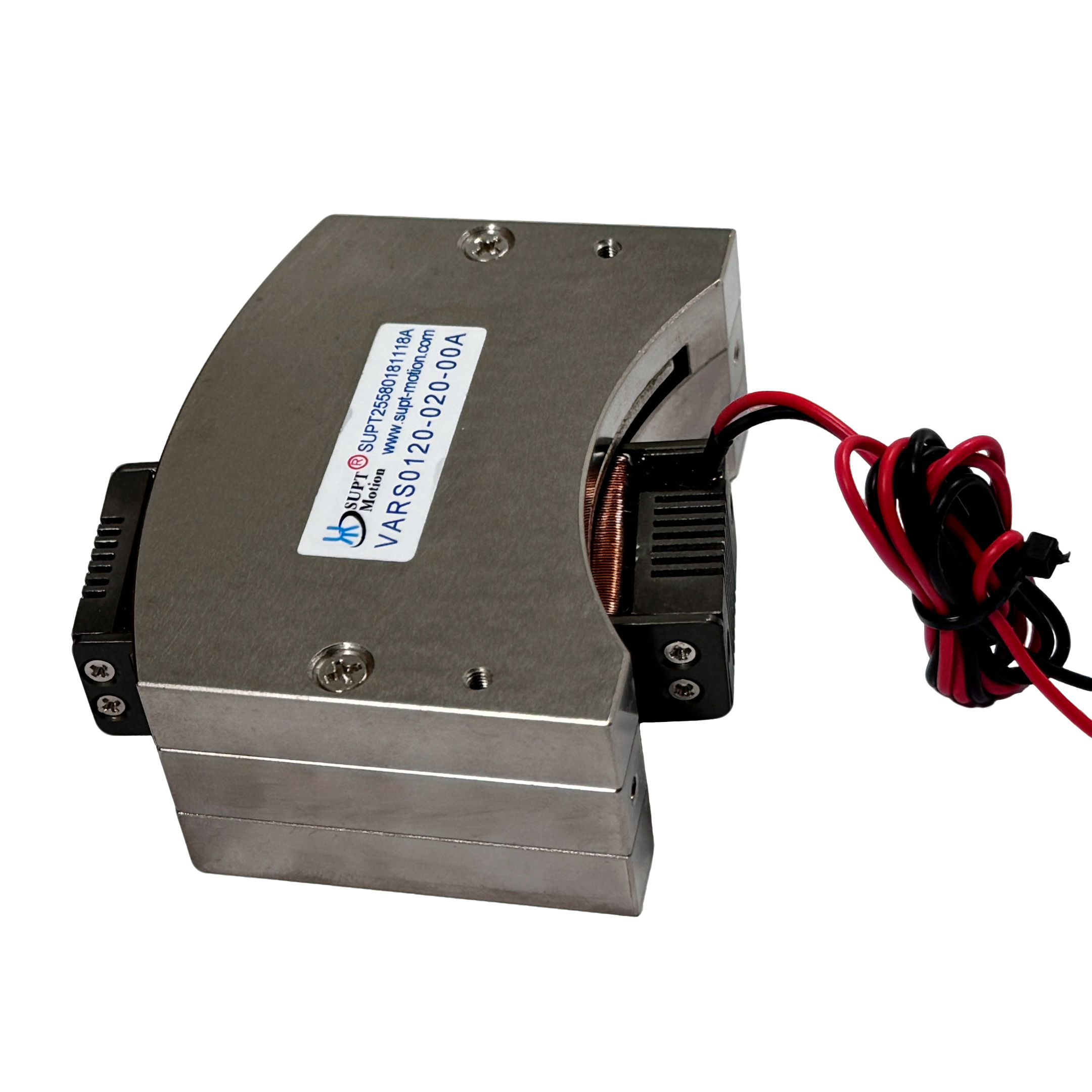

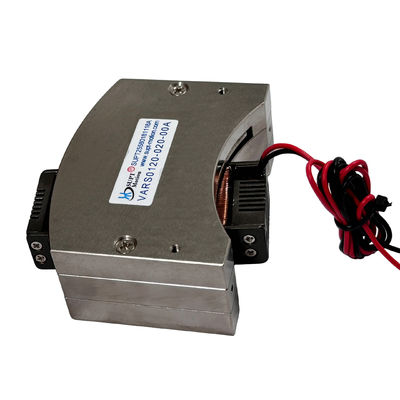

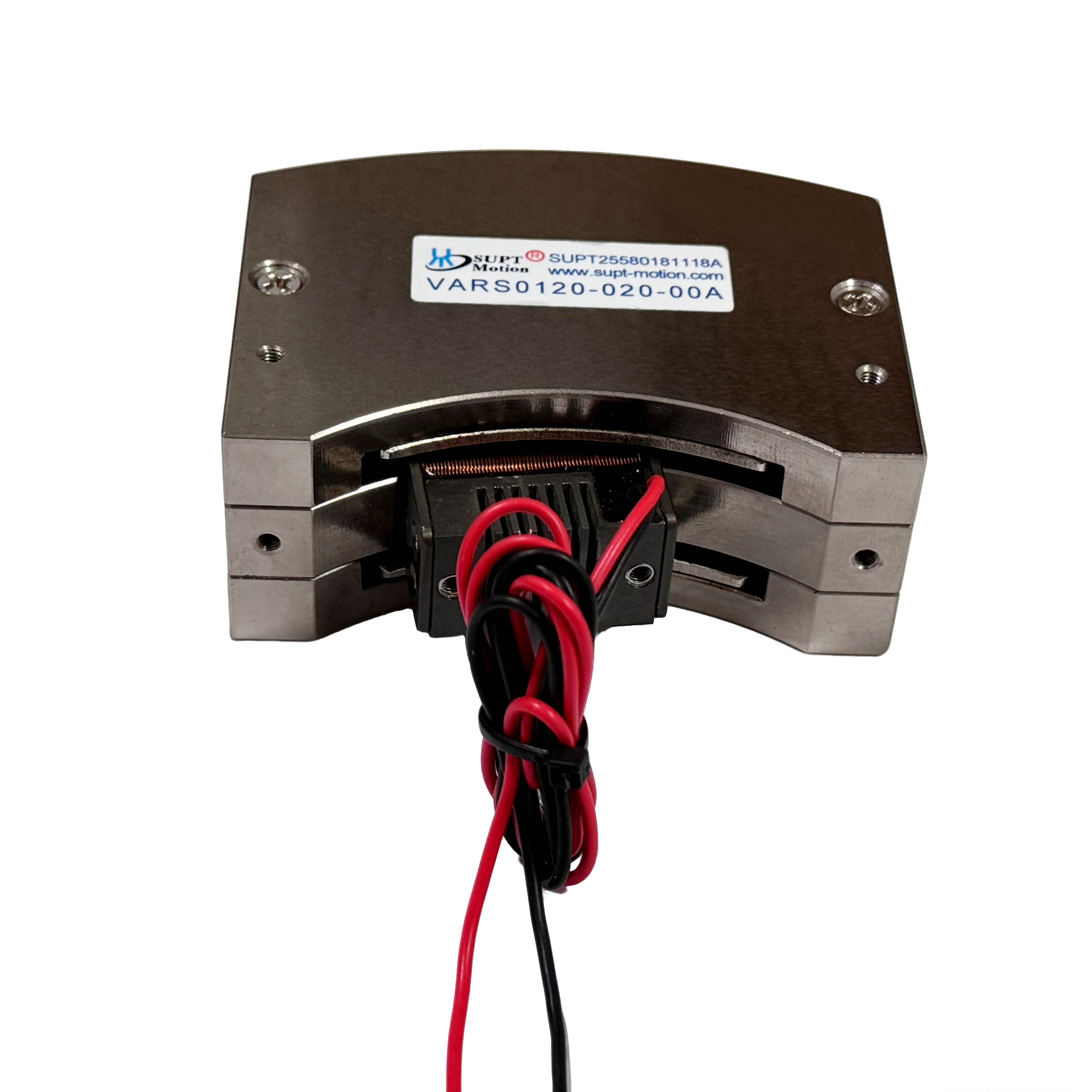

VARS0120 Motor rotativo de bobina de voz de alta aceleración y retroceso cero 1.2Nm

Resumen del producto

El motor VARS0120-020-00A de bobina de voz rotativa es un actuador oscilante de alta aceleración de la serie SUPT MOTION VARS. A 25 °C, este actuador genera un par máximo de 1.2 N·m y un par continuo de 0.5 N·m en un rango de carrera total de 20 grados, con una tensión máxima de accionamiento de 8,4 V.
La bobina de voz pesa sólo 65 g y la carcasa del motor mide 81 × 73,4 × 32 mm. La combinación de un par elevado y una masa móvil baja produce una excelente aceleración angular,que permite al actuador alcanzar la posición ordenada en unos pocos milisegundosEl diseño de la bobina de voz de accionamiento directo elimina los engranajes y los componentes de transmisión, lo que resulta en cero retroceso, cero efectos de engranaje y un movimiento bidireccional suave a altas frecuencias.
Este motor rotativo de bobina de voz está diseñado específicamente para aplicaciones que requieren un movimiento agresivo de punto a punto, estabilización rápida y alta repetibilidad, como mecanismos de pick-and-place,Dispositivos de obturaciónEl VARS0120-020-00A cuenta con una construcción de aleación de aluminio, una vida útil nominal de 10.000 horas y es libre de mantenimiento,ofrecer un rendimiento dinámico de grado servo a los sistemas de movimiento compactos.

Solución

La automatización de alta velocidad requiere actuadores capaces de aceleración rápida, estabilización rápida y repetibilidad precisa sin errores mecánicos.Respuesta negativa, y el cumplimiento, todos los cuales degradan el rendimiento dinámico.El VARS0120-020-00A aborda este problema mediante la utilización de un motor de bobina de voz giratoria de accionamiento directo que genera torque directamente desde una bobina de baja masa.
Su alta capacidad de aceleración acorta los tiempos de ciclo para los equipos de recogida y colocación y clasificación, mientras que el diseño de retroceso cero garantiza una detención precisa en el ángulo ordenado con cada movimiento.Como el motor no tiene torque de engranajeEl movimiento se mantiene excepcionalmente suave incluso a velocidades extremadamente bajas, mejorando así la estabilidad de posicionamiento en los mecanismos de precisión.
La relación lineal entre la corriente y el par simplifica el software de control: los servo accionamientos estándar o los amplificadores de corriente simples pueden conducir el motor en modos de fuerza, velocidad o posición.En comparación con los sistemas servo rotativos tradicionales, esto reduce el esfuerzo de ingeniería y minimiza el número de componentes.El marco de aluminio resistente y el conjunto de bobina sellada también hacen que este actuador sea adecuado para entornos industriales con polvo y vibración.

Especificaciones

Aplicación

La característica de alta aceleración es adecuada para el montaje automatizado, el manejo de semiconductores, el equipo de prueba e inspección y otras aplicaciones donde el tiempo de ciclo corto es crítico.Los usos típicos incluyen mecanismos de índice rotativo, sistemas de accionamiento de válvulas y sistemas de control de vuelo.El actuador también se desempeña bien en tareas de escaneo y dilatación de alta frecuencia donde se requiere un movimiento bidireccional rápidoLos mercados incluyen semiconductores, automoción, automatización industrial y aeroespacial.

Preguntas frecuentes

P1: ¿Qué tan rápido puede acelerar este motor?

La baja masa de la bobina móvil de 65 g combinada con un par máximo de 1,2 N-m proporciona una aceleración angular muy alta.dependiendo de la inercia de la carga y de los ajustes del conductor.

P2: ¿Cuál es la carrera total del VARS0120-020-00A?

La carrera total estándar es de 20 grados.

P3: ¿Se puede utilizar el motor para oscilación continua?

Sí, el diseño del accionamiento directo admite oscilaciones bidireccionales de alta frecuencia dentro del par nominal continuo, lo que es adecuado para aplicaciones de escaneo y dithering.

P4: ¿Qué conductor se recomienda?

Se recomienda un servoconductor PWM o un amplificador de corriente lineal con una potencia nominal de 8,4 V y la corriente máxima requerida.

P5: ¿Este motor es adecuado para entornos industriales?

El marco de aleación de aluminio y la construcción robusta están diseñados para la automatización industrial, y el motor no requiere mantenimiento en condiciones normales de funcionamiento.
