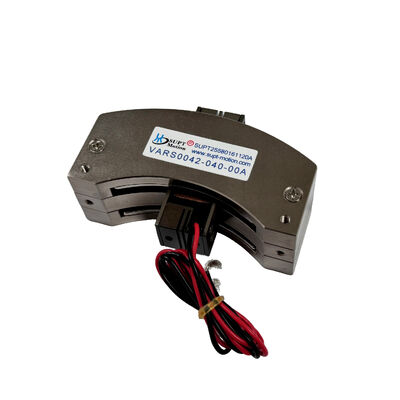

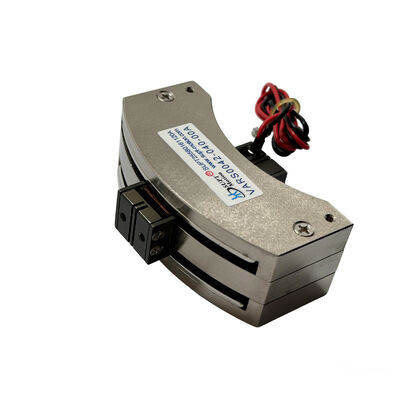

VARS0042 Motor rotativo de bobina de voz Control de espejo rápido 0.42Nm Actuador de 40 grados

Resumen del producto

El VARS0042-040-00A es un motor de bobina de voz giratorio tipo swing desarrollado por SUPT MOTION para movimiento limitado por ángulo y accionamiento directo. A 25 °C, este motor de bobina de voz tipo swing ofrece un par máximo de 0.42 N·m y un par continuo de 0.38 N·m en un rango de carrera total de 40 grados, con una tensión de accionamiento nominal máxima de sólo 3,5 V.
La bobina móvil pesa sólo 38 gramos y gira en el campo magnético sin necesidad de engranajes, correas o cepillos; como resultado, el eje de salida responde casi instantáneamente a la corriente de accionamiento,y no hay reacción mecánica.Sus dimensiones de marco son de 82 × 53,6 × 30,3 milímetros, lo que permite su instalación en módulos ópticos compactos y cabezas de escaneo.
Este actuador oscilante se basa en el principio de un motor de par limitado por ángulo: el par generado es proporcional a la corriente de la bobina,dando al dispositivo características lineales inherentes que sean fáciles de controlar y libres de efectos de engranaje.

Solución

Los sistemas de dirección y escaneo del haz exigen exigencias muy estrictas a los actuadores angulares: los espejos deben alcanzar rápidamente sus posiciones ordenadas, depositarse sin oscilaciones,y mantener sus ángulos con alta estabilidad durante el funcionamiento del láserEn las frecuencias de conmutación utilizadas en los controladores de galvanómetro, los motores de engranajes y los accionamientos paso a paso a menudo se enfrentan a problemas como retroceso, resonancia y sobrecalentamiento.
El VARS0042-040-00A cumple con estos requisitos con su arquitectura de bobina de voz sin marco.este actuador de tipo oscilante consigue una aceleración extremadamente alta para su tamaño y, cuando se utiliza con un controlador en modo corriente, puede alcanzar el ángulo de destino en unos pocos milisegundos.
Debido a que no existe un mecanismo de reducción mecánica, la reacción negativa es cero; mientras tanto, el bajo voltaje de la bobina de 3,5 V mantiene el consumo de energía bajo,que permite que el motor permanezca frío durante el escaneo continuo.
Los diseñadores de sistemas pueden cerrar el bucle alrededor de la posición cerrada del actuador utilizando un codificador o un sensor capacitivo.logrando así un movimiento angular suave y repetible en todo el rango de 40 gradosLas características del par lineal simplifican el proceso de servoajuste y eliminan la necesidad de tablas de compensación complejas.Reducir así el tiempo de desarrollo para aplicaciones de control de espejos de alta velocidad.

Especificaciones

Aplicación

El VARS0042-040-00A se instala típicamente como actuador de posición de espejo en varios tipos de equipos de tecnología láser, incluidos los escáneres de galvanómetro para el marcado y grabado con láser,dispositivos de dirección de haz para corte y soldadura por láserSu amplio curso de 40 grados y su baja tensión de accionamiento también lo hacen muy solicitado en semiconductores, automóviles, industriales,con una capacidad de carga superior a 300 W,, sistemas de posicionamiento giratorios y actuadores de control de vuelo.
En todas las aplicaciones anteriores, este actuador ofrece las mismas ventajas: control de espejo rápido con tiempos de estabilización de milisegundos,un par de retención estable capaz de resistir las vibraciones externasEl motor puede soportar oscilaciones bidireccionales continuas dentro de su par nominal continuo, por lo que es adecuado para jitter, seguimiento,y aplicaciones de escaneo. SUPT MOTION admite la personalización OEM de los límites de carrera, empuje, longitud de cable y geometría de montaje para proyectos de volumen.

Preguntas frecuentes

P1: ¿Cuál es la carrera total de este motor de bobina de voz rotativa?

El VARS0042-040-00A proporciona una carrera total de 40 grados. El recorrido mecánico puede reducirse o el ángulo eléctrico limitado por el controlador para aplicaciones que necesitan un rango de trabajo más pequeño.

P2: ¿Puede este motor conducir un espejo de dirección rápido?

Sí, la bobina de accionamiento directo y la masa en movimiento de 38 g dan constantes mecánicas de tiempo muy cortas, por lo que el espejo se asienta rápidamente después de cada movimiento.el control rápido del espejo repetible es posible en los sistemas de escaneo láser y estabilización del haz.

P3: ¿Por qué el voltaje máximo es sólo 3,5 V?

La bobina está enrollada para un funcionamiento de bajo voltaje y alta corriente para minimizar el calor y las interferencias electromagnéticas en equipos ópticos sensibles.5 V y la corriente máxima requerida es suficiente, y SUPT MOTION puede asesorar sobre la selección del conductor.

P4: ¿Este actuador tiene reacción o cogging?

No hay engranajes, correas u otros elementos de transmisión entre la bobina y la salida, por lo que el contraataque y el par de engranaje se eliminan estructuralmente.La repetibilidad del posicionamiento está limitada sólo por el sensor de retroalimentación y el montaje mecánico.

P5: ¿Cuáles son los términos de pedido y personalización?

La cantidad mínima de pedido es de 1 pieza, con entrega de muestras en 3-5 días hábiles y producción a granel en 15-25 días.Los cables y las dimensiones de montaje pueden ser personalizados para proyectos OEM.
