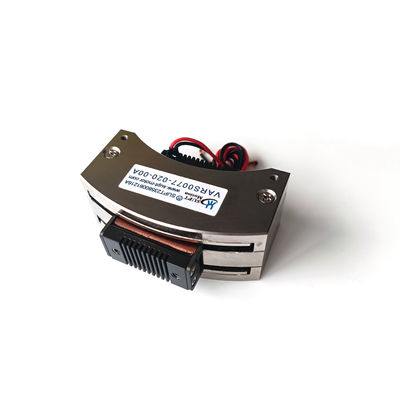

VARS0077 Motor rotativo de bobina de voz de alta aceleración 0,77Nm Actuador de oscilación de 20 grados

Resumen del producto

El VARS0077-020-00A es un motor de bobina de voz giratoria de tipo oscilante de alta aceleración fabricado por SUPT MOTION, adecuado para aplicaciones que requieren un desplazamiento angular extremadamente rápido en un curso corto.A 25 °C, este motor de bobina de voz de tipo oscilante genera un par máximo de 0,77 N·m y un par continuo de 0,63 N·m, con una carrera total de 20 grados y una tensión máxima de accionamiento de 6,7 V.
La bobina móvil pesa 66 gramos y sus dimensiones totales son de 75 × 50 × 30 milímetros.o pinceles entre la entrada eléctrica y la salida mecánica, por lo que cada ampere de corriente se convierte directamente en par sin verse afectado por los retrasos del sistema de transmisión.
Este actuador de oscilación está diseñado para movimientos cortos, rápidos y altamente repetitivos donde el rendimiento es crítico.La combinación de un par máximo alto y una masa moderada da como resultado una aceleración angular que permite los mecanismos de pick-and-place, puertas de clasificación y elementos de escaneo para completar cada ciclo en cuestión de milisegundos, mientras que la robusta carcasa de aluminio garantiza la rigidez del componente durante el funcionamiento a alta velocidad.

Solución

Las máquinas de producción rápida a menudo pierden tiempo de ciclo debido a que los actuadores se mueven demasiado lentamente o resuenan después de cada paso.los motoras paso a paso y los pequeños motores de CC con cajas de cambios añaden retrasos de cumplimiento y ajuste que limitan el número de operaciones por minuto que una máquina puede realizar.
El VARS0077-020-00A resuelve el problema con una topología de bobina de voz de alta aceleración.el motor puede ser accionado con perfiles de corriente agresivos para acelerar rápidamenteEl movimiento de 20 grados es un viaje práctico para los espejos deflectores, las aletas de clasificación,Las demás máquinas y aparatos para la fabricación de piezas.
La ausencia de reducción mecánica también significa que no hay reacción para excitar vibraciones y no hay piezas lubricadas para degradarse durante millones de ciclos.En funcionamiento continuo, el motor funciona dentro de suEl sistema de torsión continua de.63 N·m, y la corta trayectoria térmica a través del marco de aluminio mantienen la temperatura de enrollamiento bajo control.un eje giratorio repetible y libre de mantenimiento que sea fácil de integrar con servoconductores estándar,.

Especificaciones

Aplicación

Los usos típicos incluyen espejos deflectores de alta frecuencia en el procesamiento láser, elementos oscilantes en líneas de impresión y envasado, puertas de clasificación de alta velocidad,los transbordadores de alimentación y las sondas de ensayo que deben desplazarse rápidamente entre las posiciones de mediciónEl actuador está igualmente presente en las válvulas rotativas y los actuadores de amortiguación, los sistemas de posicionamiento rotativo y los actuadores de control de vuelo en los sectores de semiconductores, automoción, industria y aeroespacial..
Para cada una de estas aplicaciones, la carrera de 20 grados es lo suficientemente larga como para mover una palanca, una paleta o un espejo a través de su rango útil,Mientras que la alta aceleración mantiene el tiempo muerto entre comandos extremadamente cortoLa unidad también tiene un buen rendimiento en las tareas de oscilación continua, tales como la distensión y la cancelación de vibraciones,donde su construcción de reacción negativa cero evita los impactos y el desgaste que acortan la vida útil de los enlaces mecánicosLos límites de carrera, el voltaje de la bobina y las interfaces de montaje personalizados se pueden diseñar para los fabricantes de equipos originales.

Preguntas frecuentes

P1: ¿Qué tan rápido puede moverse el VARS0077-020-00A?

Con un par máximo de 0,77 N·m impulsando una bobina de 66 g, el actuador consigue una aceleración angular muy alta,y los movimientos típicos de carrera corta se asientan en el intervalo de milisegundos bajo cuando se utilizan con un servoconductor de modo corriente.

P2: ¿Cuál es el trazo total?

La carrera total estándar es de 20 grados. Se pueden proporcionar paradas mecánicas y límites de ángulo basados en controladores para aplicaciones que requieren un recorrido menor o una posición central definida.

P3: ¿Puede funcionar en oscilación continua?

Sí, la oscilación bidireccional continua está permitida dentro del par nominal continuo de 0,63 N·m a 25 °C, lo que cubre las tareas de dithering, exploración y amortiguación de vibraciones sin sobrecalentamiento.

P4: ¿Por qué no hay reacción en este motor?

La bobina conduce la salida directamente dentro del campo magnético, por lo que el diseño no contiene engranajes, correas o acoplamientos.No por ajuste.

P5: ¿Qué opciones de entrega y soporte están disponibles?

La cantidad mínima de pedido es de 1 pieza. Las muestras se envían en 3-5 días hábiles y los pedidos de producción en 15-25 días. SUPT MOTION proporciona guías de usuario de conductores y servicios de personalización para proyectos OEM.
