VARS0350 Motor rotativo de bobina de voz de alta estabilidad 3.5Nm Actuador de oscilación de 60 grados

Descripción general del producto

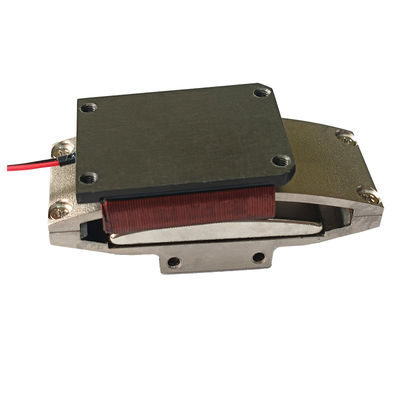

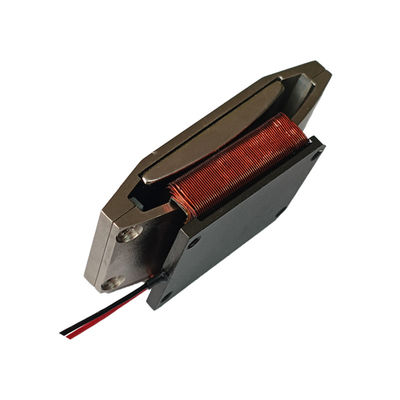

El VARS0350-060-00A es un motor de bobina móvil rotativo de tipo oscilante de alta resistencia introducido por SUPT MOTION, diseñado específicamente para tareas de posicionamiento y estabilización de gran angular que requieren alto par. A 25 °C, este motor de bobina móvil rotativo ofrece un par máximo de 3,5 N·m y un par continuo de 1,14 N·m en un rango de carrera total excepcionalmente amplio de 60 grados, con un voltaje de accionamiento máximo de 25,8 V.
La bobina móvil pesa 115 gramos y el cuerpo del actuador mide 115 × 65 × 54,5 milímetros. Como todos los motores de bobina móvil de la serie VARS, la bobina se mueve directamente dentro del campo magnético, lo que le da al dispositivo una relación lineal de par-corriente sin holgura y sin efecto de cogging, incluso a niveles de potencia tan altos.
Este modelo de motor de bobina móvil está diseñado específicamente para sistemas rotativos que requieren movimiento de gran ángulo mientras transportan cargas pesadas, como espejos de dirección grandes, válvulas industriales, mecanismos de amortiguación y pórticos de posicionamiento. La robusta construcción de aluminio y la gran área de contacto del rodamiento garantizan una alta estabilidad del par nominal, mientras que la vida útil de diseño de 10.000 horas mantiene bajo el costo total de propiedad para equipos que operan continuamente.

Solución

Los actuadores rotativos de gran angular en equipos industriales suelen depender de servomotores equipados con reductores armónicos o de correa. Si bien estos componentes proporcionan par, introducen holgura, cumplimiento y errores periódicos, lo que reduce la estabilidad de posicionamiento y requiere un mantenimiento frecuente en entornos polvorientos o con altas tasas de ciclo.
El VARS0350-060-00A reemplaza la combinación de un motor y un reductor con un único elemento de accionamiento directo. La bobina genera instantáneamente un par proporcional a la corriente aplicada, lo que permite que el bucle de control logre un movimiento suave y altamente estable en todo el rango de movimiento de 60 grados.
Con un par máximo de 3,5 N·m y un par continuo de 1,14 N·m, este actuador rotativo puede acelerar rápidamente cargas de alta inercia y resistir perturbaciones externas para mantener una posición estable sin necesidad de frenado mecánico.
Su capacidad de carrera amplia elimina la necesidad de transmisiones de engranajes multivuelta en muchas aplicaciones, mientras que el acoplamiento magnético sin holgura mejora la repetibilidad bidireccional en procesos como la dosificación de válvulas, la orientación de antenas y el control de cardanes de espejos. Sin componentes de transmisión propensos al desgaste, esta solución reduce el tiempo de inactividad y simplifica el mantenimiento, lo que es particularmente importante para equipos que operan las 24 horas del día en fábricas, vehículos o bancos de pruebas aeroespaciales.

Especificaciones

Aplicación

Este actuador de bobina móvil puede servir como actuador de posición de espejo en sistemas láser de gran apertura, guías de haz de telescopio y monturas de seguimiento óptico, así como actuador de válvula rotativa para dosificar combustible, refrigerante y gases de proceso. Su carrera de 60 grados y alta estabilidad también lo hacen adecuado para su uso como actuador de amortiguación en control de vibraciones estructurales, sistemas de posicionamiento rotativo en máquinas herramienta y actuadores de control de vuelo en vehículos aéreos no tripulados (VANT).
Este motor de bobina móvil se utiliza ampliamente en las industrias de semiconductores, automotriz, industrial y aeroespacial, y puede emplearse donde se requiera una plataforma rotativa de gran ángulo, alto par y sin holgura. Dentro de su rango de par continuo nominal, el motor admite oscilación continua, lo que lo hace adecuado para escaneo y pruebas de contorno; su carcasa robusta puede soportar impactos y vibraciones en entornos de instalación móvil.

Preguntas frecuentes

P1: ¿Qué cargas puede accionar el VARS0350-060-00A?

Con 3,5 N·m de par máximo y 1,14 N·m de par continuo a 25 °C, el actuador acciona espejos, válvulas y pórticos con inercia moderada. La aceleración exacta depende de la inercia de la carga y de la corriente disponible del controlador.

P2: ¿Cuál es la carrera total de este modelo?

La carrera total es de 60 grados, una de las más amplias de la serie VARS. Para aplicaciones que necesitan un rango más pequeño, hay disponibles limitadores de ángulo mecánicos y eléctricos.

P3: ¿Cómo se logra una alta estabilidad en una posición de sujeción?

La estabilidad proviene del principio de accionamiento directo de bobina móvil: el par es proporcional a la corriente sin fricción, holgura ni cogging, por lo que un controlador de bucle cerrado puede mantener el eje rígidamente en cualquier ángulo dentro de la carrera sin oscilaciones.

P4: ¿Cuáles son los plazos de entrega y las opciones de personalización?

La cantidad mínima de pedido es de 1 pieza. Las muestras se entregan en 3-5 días hábiles y los pedidos de producción en 15-25 días. Hay disponibles carrera, voltaje de accionamiento, configuración del eje y dimensiones de montaje personalizadas para requisitos OEM.
