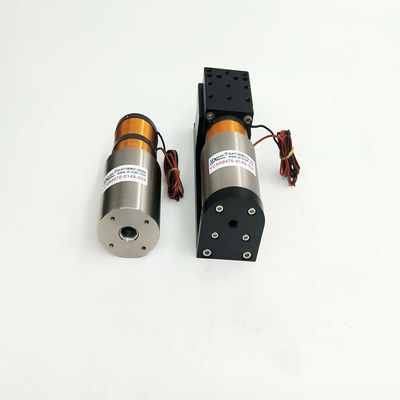

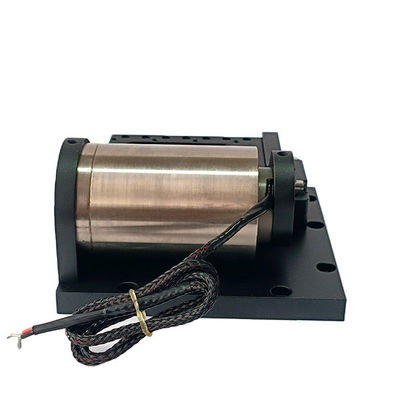

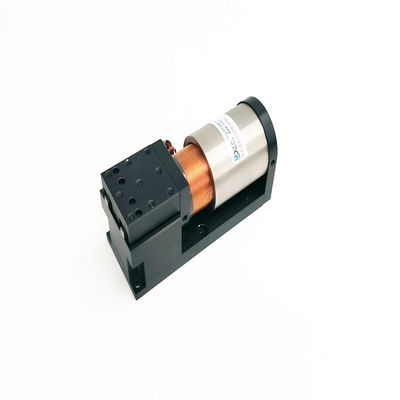

Tiempo de respuesta corto módulos de motor de bobina de voz etapa de posicionamiento lineal de alta precisión

El principio de diseño de la plataforma lineal para motores de bobina de voz se basa en el principio de funcionamiento de los motores de bobina de voz,combinado con estructura mecánica y sistema de control para lograr un control preciso del movimiento linealEl siguiente es el principio básico y el concepto de diseño de una plataforma lineal para motores de bobina de voz:
1Principio de funcionamiento del motor de bobina de voz: El motor de bobina de voz es un motor lineal compuesto por un campo magnético fijo y una bobina móvil.la corriente generada y el campo magnético interactúan para generar una fuerza que impulsa la bobina a moverse linealmente en el carril de guía.
2Diseño de la estructura mecánica: al diseñar una plataforma lineal para motores de bobina de voz, es necesario considerar el diseño de componentes mecánicos como guías, bobinas,y estructuras de transmisión de movimientoEl carril de guía y el deslizador deben tener una alta precisión, baja fricción y alta rigidez para garantizar un movimiento suave.
3- Estructura cerrada: Para evitar las partículas externas y los impactos ambientales,en el diseño puede considerarse una estructura mecánica cerrada para garantizar la protección y el funcionamiento estable de los componentes del motor.
4Instalación de sensores: Instalar sensores de posición, como codificadores o sensores Hall, en una plataforma lineal para obtener retroalimentación de posición en tiempo real.Estas señales de retroalimentación se utilizan en el control de circuito cerrado para ajustar el movimiento del motor y lograr un control preciso de la posición.
5Sistema de control de circuito cerrado: Las plataformas lineales de motores de bobina de voz suelen utilizar un sistema de control de circuito cerrado.que ajusta la corriente del motor en función de la retroalimentación de la posición en tiempo real para mover con precisión la bobina a la posición objetivoEl controlador puede ser integrado o externo, y puede seleccionarse de acuerdo con los requisitos de la aplicación.

Parámetros técnicos:

La plataforma lineal del módulo de motor de bobina de voz cilíndrica es más adecuada para aplicaciones de servo de circuito cerrado, su modelo es VCAR0070-0149-00A, adopta mecanizado de precisión de aluminio de aviación, buena estabilidad,puede hacer oscilación de alta velocidad y movimiento recíproco, su empuje máximo es de 70N, corriente continua es de 4A, tiene alta aceleración, peso ligero, pequeño tamaño, ruido de alta frecuencia, alta precisión, sonido de alta frecuencia, control de fuerza preciso,velocidad de respuesta rápida (aceleración en milisegundos de hasta 20 G) y otras características, y tiene una alta frecuencia de movimiento, fácil de controlar, estructura simple y fiable, sin dispositivo de marcha atrás, libre de mantenimiento, larga vida útil, puede trabajar continuamente durante mucho tiempo,y el tiempo de garantía es de 3 meses a 1 añoSus aplicaciones incluyen semiconductores médicos, aeroespacial y automotriz, yates, automóviles, bicicletas eléctricas, drones, robots, ventiladores médicos, microscopios, endoscopios, sistemas ópticos.Se puede personalizar según las necesidades del cliente.

 Indicadores técnicos y especificaciones pueden ser personalizados

Servicio posventa satisfactorio

1Viajes: viajes efectivos, utilizados para calcular el el total de viajesde lasvalor de la fuerza.

2- Dirección de movimiento: instalación horizontal o vertical 90 grados.

3Fuerza de carga:cinstantánea en la dirección inversa defuerzaen elmotor, tales como resortes, etc.

4.Peso de carga: la parte de calidad total del movimiento, incluido el control deslizante de calidad

5Tipo de movimiento: 1.movimiento de punto a punto;2.la reciprocidad de la regla (por ejemplo, escaneo).

6. Curva de velocidad: 1.una curva de velocidad trapezoidal;2.curva de velocidad triangular; 3.Curva de velocidad sinusoidal.
