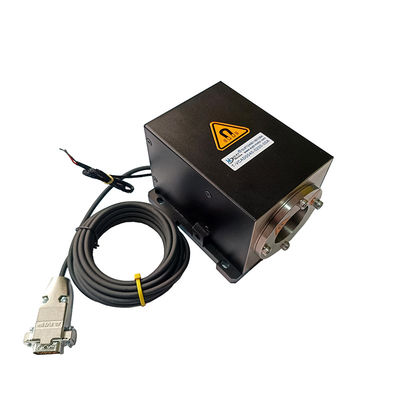

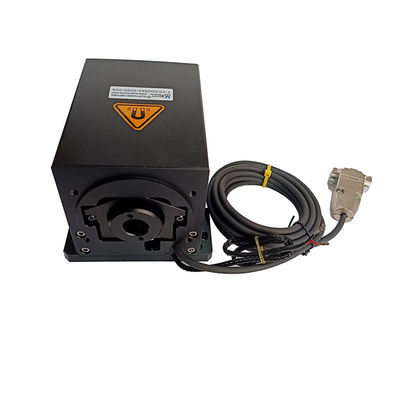

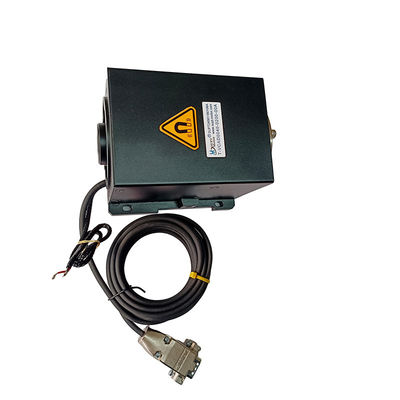

Módulo de motor de bobina de micro voz de alta precisión para el ajuste dinámico de lentes

  • High Precision Micro Voice Coil Motor Module for High Dynamic Lens Adjustment
  • High Precision Micro Voice Coil Motor Module for High Dynamic Lens Adjustment
  • High Precision Micro Voice Coil Motor Module for High Dynamic Lens Adjustment
Lugar de origen China, Suzhou
Nombre de la marca SUPT MOTION
Certificación CE, ISO9001，CCC
Número de modelo Serie de VCAR
Cantidad de orden mínima 1 piezas
Precio $200
Detalles de empaquetado Cartón que empaqueta el etc.
Tiempo de entrega 1-5 piezas, 5 días. > 20 piezas, a negociar
Condiciones de pago T/T
Capacidad de la fuente Para ser negociado
Datos del producto
Garantía 3 meses-1 año Construcción Imán permanente
Tipo Micromotor Función de protección Totalmente cerrado
Número de modelo VCAR0105-0164-00A Conmutación Cepillar
Fuerza máxima ((N) 105 Viaje máximo (milímetros) 16.4
El rotor de peso ((g) 150 Diámetro del estator (mm) 60,4
Fuerza continua (N) 35.4
Resaltar

Módulo de motor de bobina de voz micro personalizado

,

Módulo de motor de micro bobina de voz de precisión
Deja un mensaje
Descripción de producto

Descripción del producto:

Gracias a su alta precisión, respuesta rápida, alta estabilidad y bajo consumo de energía, los módulos de motor de bobina de voz permiten a los sistemas modernos de lentes lograr enfoque automático preciso y flexible, zoom,y control de apertura.

Los módulos de motor de bobina de voz se utilizan ampliamente en enfoque automático, control de apertura, sistemas de zoom y otros procesos de ajuste de lentes de alta dinámica, particularmente en aplicaciones que requieren un enfoque rápido, eficiente,y ajustes precisos.

Durante el enfoque automático, los módulos de motor de bobina de voz ajustan la distancia focal de la lente para garantizar que la imagen capturada por el sensor de imagen permanezca constantemente nítida.Este proceso ocurre típicamente durante la grabación de vídeo en vivo o fotografía, lo que permite que la lente responda rápidamente a los requisitos de enfoque en constante cambio.

Los módulos de motor de bobina de voz pueden controlar con precisión la posición de la lente, logrando ajustes de enfoque extremadamente finos y tiempos de respuesta extremadamente rápidos, adaptándose así a varios cambios de enfoque automático.

Características:

Los módulos de motor de bobina de voz se utilizan para aplicaciones de servo de circuito cerrado de corto recorrido con actuadores ligeros y tiempo de respuesta rápido (millisegundos, aceleración de hasta 20G).
Control simple y fiable, sin dispositivo de conmutación, libre de mantenimiento, larga vida.
Posición precisa, velocidad, aceleración y control de empuje.
Con un codificador y una guía adecuados, la precisión posicional puede alcanzar los 0,1-5 um. De acuerdo con diferentes requisitos de movimiento y empuje, se pueden configurar accionamientos y controladores adecuados.

Parámetros del producto:

Modelo de producto Fuerza máxima
(N)		 Fuerza continua
a 25°C (N)		 Acción total
(mm)		 Ventilación máxima
(V)		 Constante de campo electromagnético de retorno
(V/m/s)		 Peso de la bobina
(g) El		 Diámetro del estator (mm) La longitud
(mm)
VCAR0001-0064-00A: el valor de las emisiones de CO2 es el valor de las emisiones de CO2 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A: el valor de las emisiones de gases de efecto invernadero en el aire 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A: el valor de las emisiones de CO2 es el valor de las emisiones de CO2 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A: el valor de las emisiones de CO2 es el valor de las emisiones de CO2 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A: el valor de las emisiones de gases de efecto invernadero 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A: el valor de las emisiones de gases de efecto invernadero en el aire 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A: el valor de las emisiones de gases de efecto invernadero en el aire 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A: el valor de las emisiones de CO2 de las instalaciones de ensayo 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A: el valor de las emisiones de gases de efecto invernadero en el aire 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A: el valor de las emisiones de gases de efecto invernadero en el aire 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A: el valor de las emisiones de gases de efecto invernadero en el aire 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A: el valor de las emisiones de gases de efecto invernadero en el aire 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A: el valor de las emisiones de gases de efecto invernadero en el aire 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A: el valor de las emisiones de gases de efecto invernadero en el aire 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A: el valor de las emisiones de gases de efecto invernadero 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A: el valor de las emisiones de gases de efecto invernadero en el aire 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A: el valor de las emisiones de gases de efecto invernadero en el aire 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A: el valor de las emisiones de gases de efecto invernadero en el aire 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A: el valor de las emisiones de gases de efecto invernadero en el aire 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A: el valor de las emisiones de gases de efecto invernadero en el aire 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A: el valor de las emisiones de gases de efecto invernadero en el aire 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A: el valor de las emisiones de gases de efecto invernadero en el aire 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A: el número de unidades de producción y el número de unidades de producción. 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A: el valor de las emisiones de gases de efecto invernadero en el aire 1351 376.8 31 73.5 68 1071 110 143.7

Aplicaciones:

La serie VCAR de módulos de motor de bobina de voz cilíndrica constituyen casi el 80% del mercado, producen altas fuerzas con altas aceleraciones.,cuyas longitudes de carrera son inferiores a 50 mm. Las aplicaciones para la gama de actuadores VCAR incluyen actuadores de válvula, accionadores de pick-and-place en eje z,bombas de medición de desplazamiento positivo de pequeña precisión, así como vibradores y sistemas de amortiguación de vibraciones activas.
Las principales aplicaciones de los módulos de motor de bobina de voz son:

1- Industria de semiconductores: corte, perforación, sistemas de transporte, soldadura y robótica.

2- Válvulas de campo: válvulas de medición de tipo, sistemas de ensayo de presión, válvulas neumáticas para aplicaciones químicas y farmacéuticas.

Sistemas de inyección.

3Industria de la micromecanización: micro perforación, estampado de precisión.

4Sistemas de vibración: mesas de vibración, plataformas de vibración.

5El campo médico: sistemas de micro-inyección, equipos respiratorios, equipos de prueba.

6Tecnología de la aviación: sistemas de control de vuelo, sistemas de retroalimentación de los pilotos.

7- Área comercial: bombas de refrigeración computarizadas, sistemas de enfoque automático con micro cámaras.

8Industria de la automatización: equipos láser, equipos de ensayo, maquinaria textil.

Módulo de motor de bobina de micro voz de alta precisión para el ajuste dinámico de lentes 0

Módulo de motor de bobina de micro voz de alta precisión para el ajuste dinámico de lentes 1
