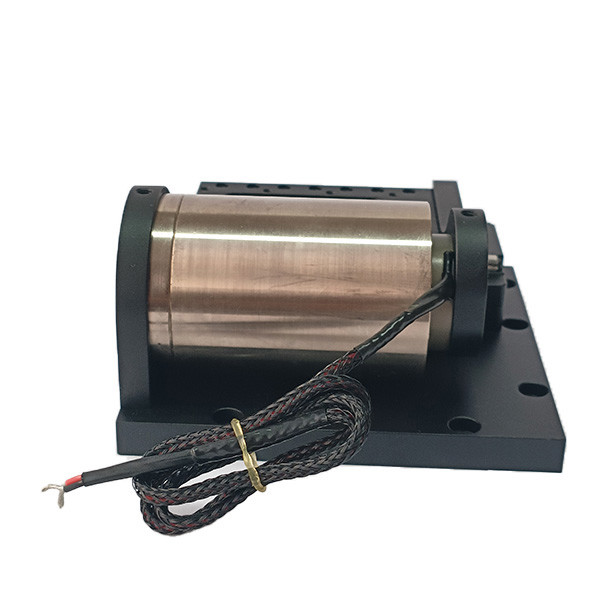

Módulo de motor de bobina de voz de alta aceleración para aplicaciones de equipos ópticos

  • High-Acceleration Voice Coil Motor Module For Optical Equipment Applications
  • High-Acceleration Voice Coil Motor Module For Optical Equipment Applications
  • High-Acceleration Voice Coil Motor Module For Optical Equipment Applications
Place of Origin China Suzhou
Nombre de la marca SUPT MOTION
Certificación ISO9001,CCC.CE
Número de modelo VCAR1351-0310-00A
Cantidad de orden mínima ≥ 1 año
Precio $155
Packaging Details Carton Packaging etc
Tiempo de entrega 1-5 piezas, 5 días. > 20 piezas, a negociar
Payment Terms T/T
Supply Ability Interview

Éntreme en contacto con gratis las muestras y los vales.

WhatsAPP:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Fuerza continua (N) 376,8 Viaje máximo (milímetros) 31
Protocolo de comunicación Modbus, Profibus, Profinet Corriente nominal A 19,9
Velocidad (RPM) Alta velocidad Voltaje 73,5 V
Modularidad Diseño modular Fuerza máxima ((N) 1351
Resaltar

motor de bobina de voz de alta aceleración

,

motor de bobina de voz para equipos ópticos

,

módulo de motor del equipo óptico
Deja un mensaje
Descripción de producto

Descripción del producto:

Los módulos de motor de bobina de voz de eje único están diseñados para aplicaciones de servocircuito cerrado de curso corto.Con piezas móviles ligeras y respuesta rápida (nivel de milisegundos con aceleración de hasta 20G), estos módulos utilizan bases de aluminio de grado aeroespacial mecanizado con precisión para una estabilidad excepcional, lo que permite un movimiento oscilante recíproco de alta velocidad.con una capacidad de transmisión superior a 20 W,, con un funcionamiento libre de mantenimiento y una vida útil prolongada, permiten un control preciso de la posición, velocidad, aceleración y empuje.

Los módulos de motor de bobina de voz son componentes esenciales en equipos ópticos, ofreciendo posicionamiento de alta precisión, respuesta rápida y control de luz estable.Son adecuados para diversas aplicaciones ópticas y desempeñan un papel central en la mejora de la calidad de la imagen y la eficiencia operativa..

En cámaras y equipos de video, alimentan los módulos de enfoque automático (AF) y estabilización óptica de imagen (OIS).Los módulos de motor de bobina de voz permiten un desplazamiento rápido de la lente a nivel de micrómetro para un enfoque preciso instantáneo mientras compensa en tiempo real el cambio de lente inducido por el temblor de la manoEsto mejora significativamente la claridad de la imagen, especialmente en la fotografía telefónica de teléfonos inteligentes y la grabación de video DSLR profesional.

En los equipos de procesamiento láser, conducen galvanómetros láser o lentes de enfoque.garantizar que las trayectorias del láser coincidan con las trayectorias de procesamiento.

En microscopios, proyectores y dispositivos de visualización, permiten un posicionamiento rápido y el cambio de lente objetivo.motores de bobina de voz impulsan microajustes de la lente para corregir el desplazamiento de la imagenEn los módulos de retroiluminación de pantallas LCD de gama alta, controlan la apertura de la válvula de luz para lograr una modulación de brillo local de grano fino, mejorando el contraste de la pantalla.





Características:

  • Nombre del producto: módulos de motor
  • Protocolo de comunicación: Modbus, Profibus y Profinet
  • Velocidad ((RPM): Alta velocidad
  • Eficiencia: IE 1
  • Corriente nominal: 19,9 A
  • Tipo: Sistema de motor modular


Parámetros técnicos:

Modelo de producto Fuerza máxima
(N)		 Fuerza continua
a 25°C (N)		 Acción total
(mm)		 Ventilación máxima
(V)		 Constante de campo electromagnético de retorno
(V/m/s)		 Peso de la bobina
(g) El		 Diámetro del estator (mm) La longitud
(mm)
VCAR0001-0064-00A: el valor de las emisiones de CO2 es el valor de las emisiones de CO2 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A: el valor de las emisiones de gases de efecto invernadero en el aire 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A: el valor de las emisiones de CO2 es el valor de las emisiones de CO2 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A: el valor de las emisiones de CO2 es el valor de las emisiones de CO2 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A: el valor de las emisiones de gases de efecto invernadero 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A: el valor de las emisiones de gases de efecto invernadero en el aire 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A: el valor de las emisiones de gases de efecto invernadero en el aire 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A: el valor de las emisiones de CO2 de las instalaciones de ensayo 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A: el valor de las emisiones de gases de efecto invernadero en el aire 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A: el valor de las emisiones de gases de efecto invernadero en el aire 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A: el valor de las emisiones de gases de efecto invernadero en el aire 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A: el valor de las emisiones de gases de efecto invernadero en el aire 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A: el valor de las emisiones de gases de efecto invernadero en el aire 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A: el valor de las emisiones de gases de efecto invernadero en el aire 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A: el valor de las emisiones de gases de efecto invernadero 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A: el valor de las emisiones de gases de efecto invernadero en el aire 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A: el valor de las emisiones de gases de efecto invernadero en el aire 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A: el valor de las emisiones de gases de efecto invernadero en el aire 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A: el valor de las emisiones de gases de efecto invernadero en el aire 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A: el valor de las emisiones de gases de efecto invernadero en el aire 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A: el valor de las emisiones de gases de efecto invernadero en el aire 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A: el valor de las emisiones de gases de efecto invernadero en el aire 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A: el número de unidades de producción y el número de unidades de producción. 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A: el valor de las emisiones de gases de efecto invernadero en el aire 1351 376.8 31 73.5 68 1071 110 143.7
Módulo de motor de bobina de voz de alta aceleración para aplicaciones de equipos ópticos 0

Aplicaciones:

Los módulos de motor de bobina de voz de SUPT MPTION buscan la perfección en calidad. Estos módulos de motor encuentran una amplia aplicación, con mercados primarios dirigidos a la medicina, semiconductores, aeroespacial, automatización,y de los sectores de los equipos ópticos.



Las aplicaciones principales de un motor de bobina de voz:
1- Industria de semiconductores: cableado, corte, perforación, sistemas de transporte, soldadura y robótica.

2- Funcionamiento de las válvulas en el campo:Tipo de válvulas de medición, sistemas de ensayo de presión, química de las válvulas neumáticas

el sistema de inyección.
3- Industria de micro máquinas: sistemas de alimentación, micro perforación, estampado de precisión.
4.Sistema de vibración: Mesa de agitación, plataforma de vibración.
5.Médico: Sistema de microinyección, equipo respiratorio, equipo de pruebas.
6Tecnología de la aviación: Sistema de control de vuelo, sistema de retroalimentación del piloto.
7.Campo de uso comercial:Pumpa de refrigeración de ordenador con cámara en miniatura Sistema de enfoque.
8Industria de la automatización: Equipo láser,Dispensador, equipo de ensayo, máquinas textiles.

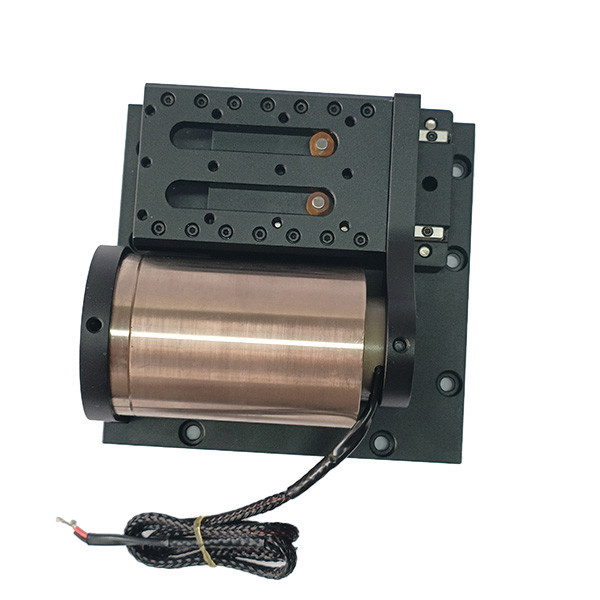

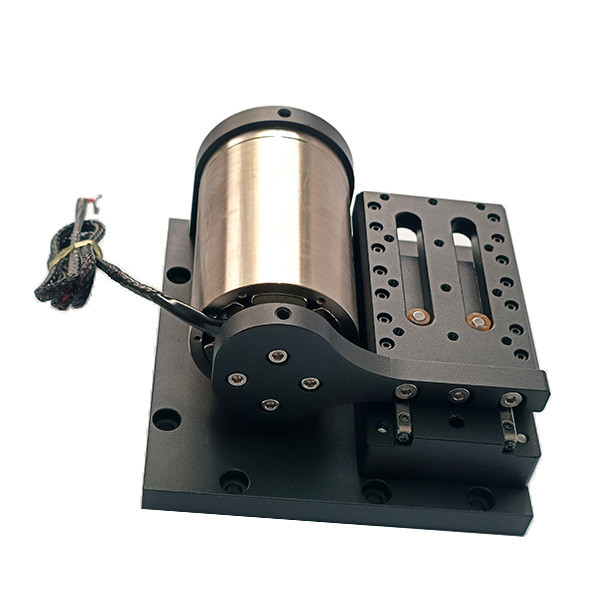

Módulo de motor de bobina de voz de alta aceleración para aplicaciones de equipos ópticos 1Módulo de motor de bobina de voz de alta aceleración para aplicaciones de equipos ópticos 2
