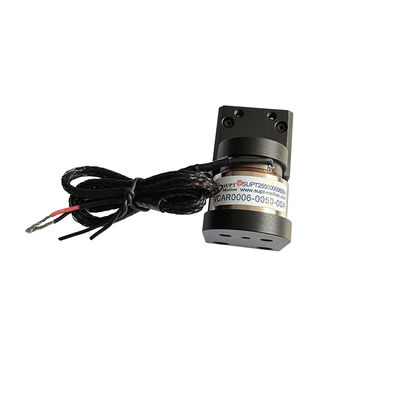

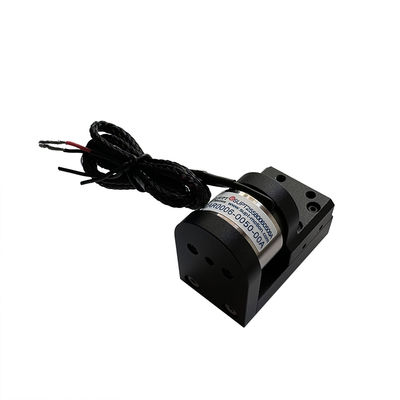

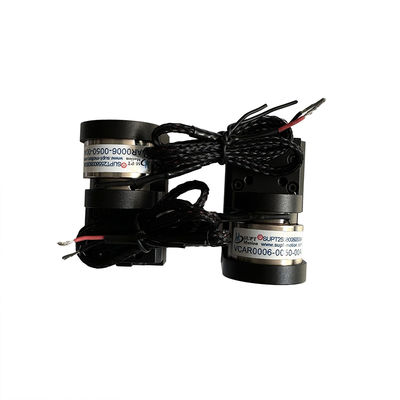

Actuador de bobina de voz de micro motor de diseño modular de alta precisión para impresión 3D

  • High-Precision Modular Design Micro Motor Voice Coil Actuator For 3D Printing
  • High-Precision Modular Design Micro Motor Voice Coil Actuator For 3D Printing
  • High-Precision Modular Design Micro Motor Voice Coil Actuator For 3D Printing
Place of Origin China Suzhou
Nombre de la marca SUPT MOTION
Certificación ISO9001
Número de modelo VCAR0006-0050-00A
Minimum Order Quantity ≥2
Precio $130
Packaging Details Carton Packaging etc
Tiempo de entrega 1-5 piezas, 5 días. > 20 piezas, a negociar
Payment Terms T/T
Supply Ability Interview

Éntreme en contacto con gratis las muestras y los vales.

WhatsAPP:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Modularidad Diseño modular Tipo Micromotor
Protocolo de comunicación Modbus, Profibus, Profinet Corriente nominal 1.74 A
Construcción Imán permanente Fuerza máxima ((N) 6.2
Movimiento (milímetros) 5
Resaltar

actuador de micro motor modular

,

con una capacidad de transmisión superior a 100 W

,

módulo de motor de alta precisión
Deja un mensaje
Descripción de producto

Descripción del Producto:

La plataforma de motor de bobina móvil es especialmente adecuada para aplicaciones servo de bucle cerrado de carrera corta, con su tamaño compacto que la hace ideal para espacios confinados. Esta plataforma permite un posicionamiento preciso, alta velocidad/aceleración y control de fuerza, logrando una precisión de posicionamiento que oscila entre 0,1 micrómetros y 0,5 micrómetros y una aceleración de hasta 20G. Los parámetros técnicos se pueden personalizar según los requisitos del cliente.

Los módulos de motor de bobina móvil son aplicables en embarcaciones marinas, drones, impresoras 3D, microscopios y sistemas robóticos. Su diseño flexible permite una integración perfecta en diversas configuraciones para satisfacer las variadas demandas de las aplicaciones.

En la impresión 3D, los módulos de motor de bobina móvil sirven como el núcleo para el control de movimiento de alta precisión, particularmente adecuados para escenarios que exigen alta precisión de impresión, velocidad y compatibilidad de materiales, como la impresión 3D de fotopolimerización de resina y la impresión 3D de fusión de lecho de polvo metálico.

Para la impresión 3D de fotopolimerización de resina, el módulo impulsa la plataforma con un movimiento vertical de precisión a nivel de micras, lo que permite un control preciso del grosor de la capa para mejorar la suavidad de la superficie del modelo.

Para materiales especializados como lodos cerámicos o resinas de alta viscosidad, los módulos de motor de bobina móvil pueden impulsar microbombas o válvulas para regular con precisión el caudal y el volumen del material. Esto evita la obstrucción o la extrusión excesiva, mejorando la densidad y la resistencia de las piezas impresas.



Características:

  • Nombre del producto: Módulos de motor, Módulos de micro motor,
  • Número de lote: YET-YQDJ002
  • Fuerza máxima (N): 6.2
  • Modularidad: Diseño modular
  • Rango de potencia: 30W


Parámetros técnicos:

Modelo del producto Fuerza máxima
(N)		 Fuerza continua
a 25℃(N)		 Carrera total
(mm)		 Voltaje máximo
(V)		 Constante de fuerza contraelectromotriz
(V/m/s)		 Peso de la bobina
(g)		 Diámetro del estator (mm) La longitud
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7



Actuador de bobina de voz de micro motor de diseño modular de alta precisión para impresión 3D 0

Aplicaciones:

La principal aplicación de un motor de bobina móvil:
1. Industria de semiconductores: Cableado, corte, perforación, sistemas de transporte, soldadura, robótica.

2. Funcionamiento de válvulas en el campo: Válvulas dosificadoras de tipo, sistemas de prueba de presión, química de válvulas neumáticas, sistema de inyección.

3. Industria de micro máquinas: Sistemas de alimentación, micro perforación, estampado de precisión.
4. Sistema de vibración: Mesa vibratoria, plataforma de vibración.
5. Campo médico: Sistema de microinyección, equipos respiratorios, equipos de prueba.
6. Tecnología de aviación: Sistema de control de vuelo, sistema de retroalimentación del piloto.
7. Campo de uso comercial: Bomba de refrigeración de computadora, sistema de enfoque automático de cámara en miniatura.
8. Industria de la automatización: Equipos láser, dispensador, equipos de prueba, maquinaria textil. ,



Actuador de bobina de voz de micro motor de diseño modular de alta precisión para impresión 3D 1Actuador de bobina de voz de micro motor de diseño modular de alta precisión para impresión 3D 2
