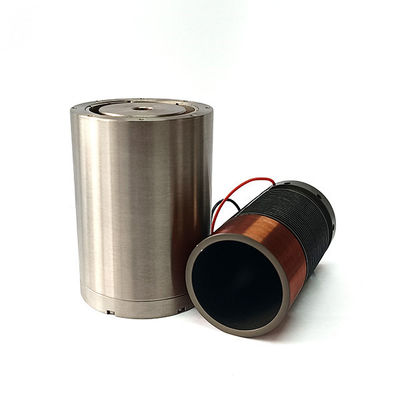

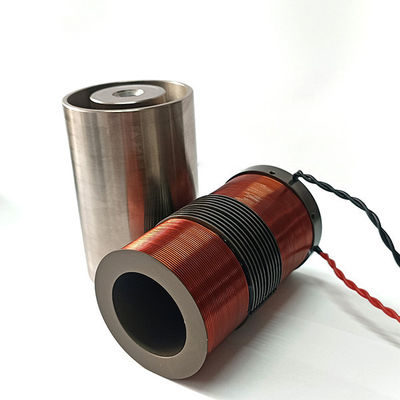

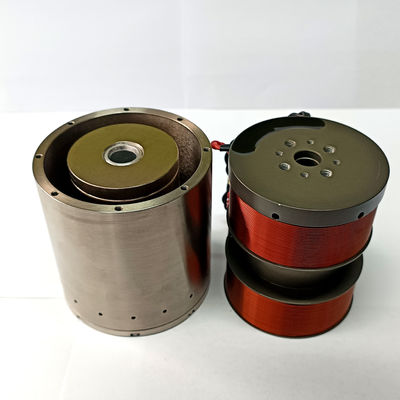

12Motor de bobina de voz microcilíndrica de.7 mm de curso para la sonda de semiconductores

Los motores cilíndricos de bobina móvil presentan una alta capacidad de respuesta, alta aceleración y bobinas de baja masa. No presentan ningún efecto de engranaje y tienen histéresis nula. Se caracterizan por una estructura simple, peso ligero, respuesta de alta frecuencia y funcionamiento suave.
El VCAR00025-0127-00A de SUPT MOTION ofrece una fuerza máxima precisa de 2,55 N con una carrera total de 12,7 mm, lo que lo convierte en una opción ideal para pruebas de sondas de obleas semiconductoras, posicionamiento de altura de precisión y operaciones de recogida y colocación de piezas pequeñas. Con un peso de bobina móvil de solo 6,6 g, permite pasos de alta velocidad y una respuesta estable, que son fundamentales para las pruebas de alto rendimiento.
Este motor de bobina móvil cilíndrico tiene un voltaje de funcionamiento máximo de 11,6 V y se puede integrar fácilmente con controladores industriales estándar. Una constante de contraEMF de 0,77 V/m/s garantiza un control de velocidad suave. Con un diámetro de estator de 12,7 mm y una longitud total de 24 mm, este motor de bobina móvil se puede instalar fácilmente en conjuntos de tarjetas de sonda compactas o cabezales de prueba de estaciones múltiples.
En aplicaciones de prueba de sondas semiconductoras, mantener una fuerza de contacto estable es fundamental para evitar daños a las almohadillas o sondas de precisión. El VCAR00025-0127-00A presenta una relación fuerza-corriente lineal, lo que permite un control de fuerza de circuito cerrado sin el fenómeno de deslizamiento y adherencia comúnmente asociado con los cilindros neumáticos. A diferencia de los actuadores de husillo de bolas, este motor no tiene juego, lo que garantiza una precisión de posicionamiento repetible a nivel micrométrico.
Este motor de bobina móvil destaca especialmente en el aislamiento activo de vibraciones para instrumentos de medición de precisión, donde su rápida capacidad de respuesta contrarresta eficazmente las perturbaciones de baja frecuencia.

Presupuesto:

Fuerza máxima: 2,55 N

Fuerza continua a 25 ℃: 0,81 N

Carrera total: 12,7 mm

Voltaje máximo: 11,6 V

Constante EMF trasera: 0,77 V/m/s

Peso de la bobina: 6,6 g

Diámetro del estator: 12,7 mm

Longitud: 24mm

Parámetros técnicos:

Aplicaciones:

 Los indicadores técnicos y las especificaciones se pueden personalizar.

Servicio postventa satisfactorio

motor de rotación eléctrico:

1.Viaje: viaje efectivo, utilizado para calcular el viaje total.defuerza de valor.

2.La dirección del movimiento: instalación horizontal o vertical 90 grados.

3.Fuerza de carga:doconstante en la dirección inversa defuerzaen elmotor, como resortes, etc.

4.Peso de la carga: la parte de calidad total del movimiento, incluido el control deslizante de calidad.

5.Tipo de movimiento: 1.movimiento punto a punto;2.la reciprocidad de la regla (por ejemplo, escaneo).

6.Curva de velocidad: 1.una curva de velocidad trapezoidal;2.curva de velocidad triangular; 3.curva de velocidad sinusoidal.
