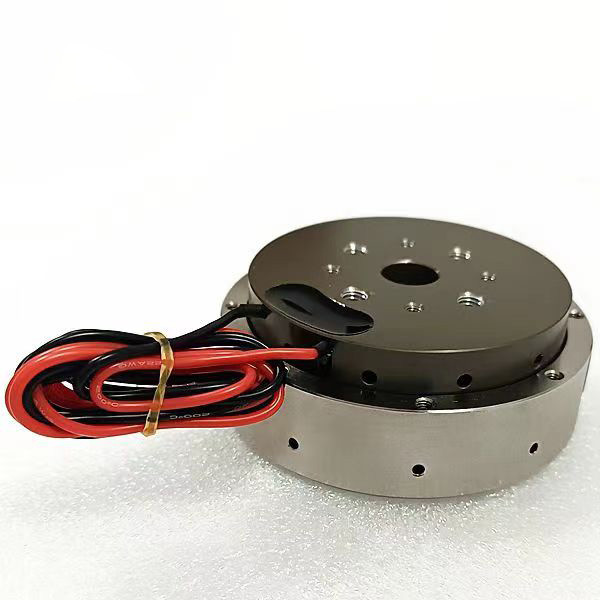

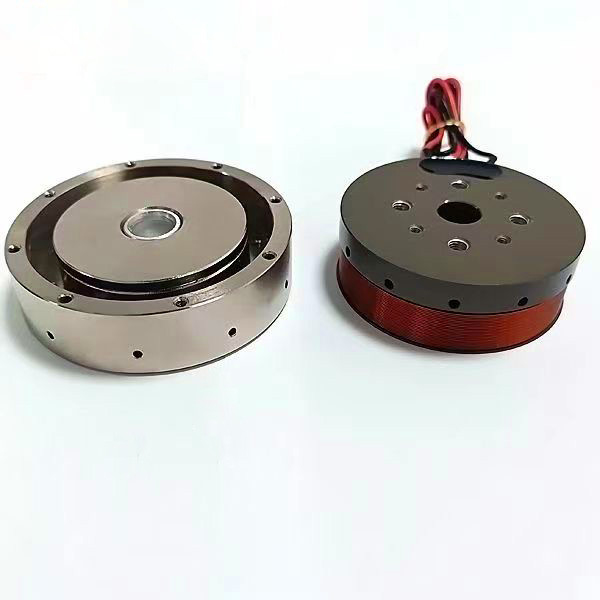

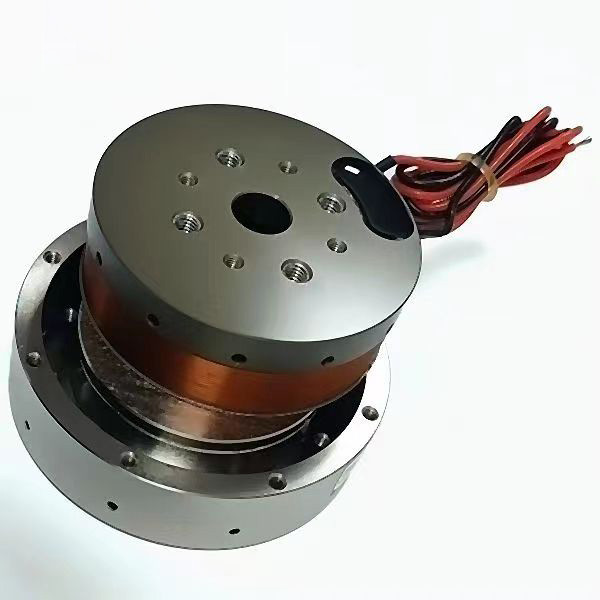

6.2N Motor de bobina de voz de alta dinámica para cancelación activa de vibraciones

  • 6.2N High Dynamics Voice Coil Motor For Active Vibration Cancellation
  • 6.2N High Dynamics Voice Coil Motor For Active Vibration Cancellation
  • 6.2N High Dynamics Voice Coil Motor For Active Vibration Cancellation
Lugar de origen Jiangsu, China
Nombre de la marca SUPT
Certificación ISO9001
Número de modelo VCAR0006-0050-00A
Cantidad de orden mínima ≥5
Precio $160.00/pieces
Detalles de empaquetado Embalaje de cartón, etc.
Tiempo de entrega Entrega general de 5 a 7 días, rápida de 3 a 5 días, el volumen a negociar
Condiciones de pago T/T
Capacidad de la fuente Negociable
Datos del producto
Garantía 3 meses-1 año tipo Micromotor
Esfuerzo de torsión Las solicitudes Construcción Imán permanente
Modelo de producto VCAR0006-0050-00A Función de protección Totalmente cerrado
Velocidad (RPM) Alta velocidad Fuerza máxima ((N) 6.2
Velocidad máxima (mm) 5 Motor de corriente alterna ((V) 15.7
Peso del rotor ((kg) 8.2 Diámetro del estator (milímetro) 25
Fuerza continua ((N) 2.6
Resaltar

6.2N motor de bobina de voz de alta dinámica

,

motor de bobina de voz para la cancelación de vibraciones

,

Motor VCM con control de vibración activo
Deja un mensaje
Descripción de producto





Descripción del Producto



El SUPT MOTION VCAR0006-0050-00A es un motor de bobina móvil cilíndrico de alta dinámica que ofrece un empuje máximo de 6,2 N en una carrera de 5 mm. Diseñado específicamente para sistemas activos de aislamiento de vibraciones, este motor de bobina móvil genera una fuerza contraria para eliminar perturbaciones de baja frecuencia en instrumentos de precisión, etapas ópticas y equipos de metrología de semiconductores.

Este actuador ofrece un empuje continuo de 2,6 N a 25 °C, con una constante de contraEMF de 3,57 V/m/s y una excelente linealidad de la corriente de empuje. Con un peso de sólo 8,2 g, la bobina móvil permite una aceleración rápida, logrando así una supresión de vibraciones en tiempo real. Con un voltaje de funcionamiento máximo de 15,7 V, se integra perfectamente con servoamplificadores estándar.

Los sistemas de cancelación activa de vibraciones (AVC) requieren actuadores con tiempos de respuesta rápidos y una salida de fuerza predecible. Los actuadores piezoeléctricos tradicionales tienen una carrera limitada, mientras que los aisladores neumáticos carecen de ancho de banda. El motor VCAR0006-0050-00A cierra esta brecha con una carrera de 5 mm y tiempos de respuesta de milisegundos, cancelando efectivamente las vibraciones causadas por el movimiento del piso, ventiladores o equipos mecánicos cercanos.

Este motor de bobina móvil también es adecuado para servosistemas de herramientas de alta velocidad en mecanizado de precisión, donde los movimientos pequeños y rápidos del eje Z mejoran el acabado de la superficie. En el seguimiento del enfoque óptico, el recorrido de 5 milímetros permite un ajuste continuo del enfoque automático sin reacción mecánica. Su perfil cilíndrico (25 milímetros de diámetro) simplifica la integración con los sistemas de aislamiento de vibraciones existentes.

Con un diseño más compacto, mayor confiabilidad y menores costos de mantenimiento, este motor de bobina móvil es ampliamente aplicable en cámaras de inspección industriales, sistemas de visión artificial, posicionamiento visual para clasificación de productos e instrumentos de medición de imágenes industriales, proporcionando soluciones de enfoque automático eficientes, estables y precisas para el sector de la automatización industrial.





Presupuesto:

Fuerza máxima: 6,2 N

Fuerza continua a 25 ℃: 2,6 N

Carrera total: 5 mm

Voltaje máximo: 15,7 V

Constante EMF trasera: 3,57 V/m/s

Peso de la bobina: 8,2 g

Diámetro del estator: 25 mm

Longitud: 18,2 mm



Parámetros técnicos:



Modelo de producto Fuerza máxima
(NORTE)		 Fuerza continua
a 25℃(N)		 Accidente cerebrovascular total
(mm)		 voltaje máximo
(V)		 Atrás Constante EMF
(V/m/s)		 Peso de la bobina
(gramo)		 Diámetro del estator (mm) La longitud
(mm)
VCAR0001-0064-00A 0,88 0,28 6.4 6.9 0,29 3 9.5 17.7
VCAR0001-0010-00A 0,73 0,42 1 4.8 0,6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0,81 12.7 11.6 0,77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1,88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43,8 3.5 20 31 26,8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26,5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9,75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44,8 14.3 4 52 48 75,7
VCAR0025-0630-00A 25.3 8 63 50,6 5 68 31,8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40,5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41,7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23,5 36 26,7
VCAR0033-0224-00A 33 13.5 22.4 26,7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46,5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38,6 31.1 35,9
VCAR0044-0249-00A 44 11.7 24.9 44,9 8.88 65,9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26,9 17.7 79 43 53,7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38,7
VCAR0080-0129-00A 80 35 12.9 27,7 18 149 49 53,8
VCAR0087-0062-00A 87 21.67 6.2 34,5 12.7 45.2 43.1 34,9
VCAR0087-0563-00A 87 17,5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60,4 40.4
VCAR0110-0380-00A 110 37,4 38 23.2 9 150 60,4 60,4
VCAR0113-0089-00A 113 35 8.9 31 17,5 125 73 27,5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20,5 280 75,6 56,5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53,7
VCAR0210-0254-00A 210 66.2 25.4 56,6 28 230 43,7 111,8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56,8 49,8 114 24,5 685 93 136,9
VCAR0436-0187-00A 436 147,6 18.7 40,7 40,7 648 80,4 91
VCAR0436-0250-00A 436 167 25 31,6 37.2 775 78,4 110
VCAR0436-0373-00A 436 142,6 37.3 38 29,8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41,5 104 1426 126 134,5
VCAR1351-0310-00A 1351 376,8 31 73,5 68 1071 110 143,7



Aplicaciones:

1.Mesas de aislamiento de vibraciones activas.



2.Rechazo de perturbaciones de la mesa óptica



3.Servo de herramienta rápida (FTS)



4.Seguimiento de enfoque automático



5. Estabilización de equipos de metrología.
