44.8mm Motor de bobina de voz microcilíndrica de curso largo para sistemas de escaneo

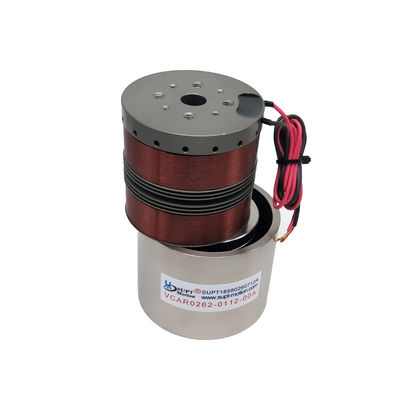

  • 44.8mm Long Stroke Micro Cylindrical Voice Coil Motor For Scanning Systems

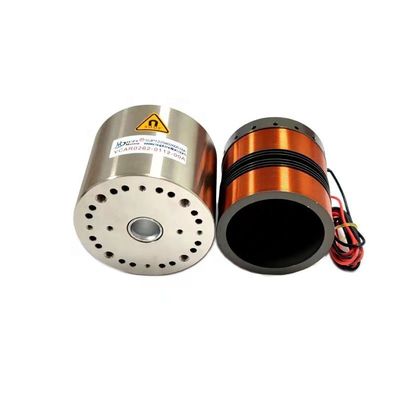

  • 44.8mm Long Stroke Micro Cylindrical Voice Coil Motor For Scanning Systems
  • 44.8mm Long Stroke Micro Cylindrical Voice Coil Motor For Scanning Systems
Lugar de origen Jiangsu, China
Nombre de la marca SUPT
Certificación ISO9001
Número de modelo VCAR0022-0448-00A
Cantidad de orden mínima ≥2
Precio $180.00/pieces
Detalles de empaquetado Embalaje de cartón, etc.
Tiempo de entrega Entrega general de 5 a 7 días, rápida de 3 a 5 días, el volumen a negociar
Condiciones de pago T/T
Capacidad de la fuente Negociable
Datos del producto
Garantía 3 meses-1 año tipo Micromotor
Esfuerzo de torsión Las solicitudes Construcción Imán permanente
Modelo de producto VCAR0022-0448-00A Función de protección Totalmente cerrado
Velocidad (RPM) Alta velocidad Fuerza máxima ((N) 22
Velocidad máxima (mm) 44,8 Motor de corriente alterna ((V) 14.3
Peso del rotor ((kg) 52 Diámetro del estator (milímetro) 48
Fuerza continua ((N) 11,4
Resaltar

44Motor VCM de carrera larga de.8 mm

,

motor de micro bobina de voz cilíndrica

,

motor de bobina de voz del sistema de escaneo
Deja un mensaje
Descripción de producto





Descripción del Producto



El SUPT NOTION VCAR0022-0448-00A es un motor de bobina móvil cilíndrico de carrera larga que ofrece un empuje máximo de 22 N en un rango de carrera de hasta 44,8 mm. Este actuador está diseñado específicamente para sistemas de escaneo, líneas de retardo óptico y etapas lineales de precisión que requieren carreras largas sin la necesidad de conversiones complejas de rotativo a lineal.

Este motor de bobina móvil ofrece un empuje continuo de 11,4 N a 25 °C, satisfaciendo las demandas de escaneo continuo o movimiento alternativo. Una constante back-EMF de 4 V/m/s garantiza una excelente linealidad de retroalimentación de velocidad. La bobina móvil pesa 52 gy el voltaje de funcionamiento máximo del motor es de sólo 14,3 V, lo que facilita su manejo con amplificadores estándar.

Dimensiones totales: diámetro del estator 48 mm, longitud 75,7 mm.

En los sistemas de tomografía de coherencia óptica (OCT) o de escaneo láser, los actuadores lineales con carrera larga y movimiento suave son fundamentales. Este modelo de motor de bobina móvil proporciona un movimiento directo y sin holguras sin necesidad de tornillos ni correas. Esto da como resultado una mayor linealidad de escaneo y una reducción del ruido mecánico.

Este motor también es ideal para calibres de precisión y sistemas de medición, donde las sondas deben recorrer hasta 44,8 mm para medir las características de las piezas. El diseño de accionamiento directo garantiza un juego cero, mejorando así la repetibilidad de la medición. En los sistemas de suspensión activa o cancelación de vibraciones del asiento, el empuje de 22 N puede contrarrestar las perturbaciones de baja frecuencia en sistemas más pesados.





Presupuesto:

Fuerza máxima: 22 N

Fuerza continua a 25 ℃: 11,4 N

Carrera total: 44,8 mm

Voltaje máximo: 14,3 V

Constante EMF trasera: 4 V/m/s

Peso de la bobina: 52 g

Diámetro del estator: 48 mm

Longitud: 75,7 mm

Parámetros técnicos:



Modelo de producto Fuerza máxima
(NORTE)		 Fuerza continua
a 25℃(N)		 Accidente cerebrovascular total
(mm)		 voltaje máximo
(V)		 Atrás Constante EMF
(V/m/s)		 Peso de la bobina
(gramo)		 Diámetro del estator (mm) La longitud
(mm)
VCAR0001-0064-00A 0,88 0,28 6.4 6.9 0,29 3 9.5 17.7
VCAR0001-0010-00A 0,73 0,42 1 4.8 0,6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0,81 12.7 11.6 0,77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1,88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43,8 3.5 20 31 26,8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26,5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9,75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44,8 14.3 4 52 48 75,7
VCAR0025-0630-00A 25.3 8 63 50,6 5 68 31,8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40,5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41,7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23,5 36 26,7
VCAR0033-0224-00A 33 13.5 22.4 26,7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46,5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38,6 31.1 35,9
VCAR0044-0249-00A 44 11.7 24.9 44,9 8.88 65,9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26,9 17.7 79 43 53,7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38,7
VCAR0080-0129-00A 80 35 12.9 27,7 18 149 49 53,8
VCAR0087-0062-00A 87 21.67 6.2 34,5 12.7 45.2 43.1 34,9
VCAR0087-0563-00A 87 17,5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60,4 40.4
VCAR0110-0380-00A 110 37,4 38 23.2 9 150 60,4 60,4
VCAR0113-0089-00A 113 35 8.9 31 17,5 125 73 27,5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20,5 280 75,6 56,5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53,7
VCAR0210-0254-00A 210 66.2 25.4 56,6 28 230 43,7 111,8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56,8 49,8 114 24,5 685 93 136,9
VCAR0436-0187-00A 436 147,6 18.7 40,7 40,7 648 80,4 91
VCAR0436-0250-00A 436 167 25 31,6 37.2 775 78,4 110
VCAR0436-0373-00A 436 142,6 37.3 38 29,8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41,5 104 1426 126 134,5
VCAR1351-0310-00A 1351 376,8 31 73,5 68 1071 110 143,7



Aplicaciones:

1.Tomografía de coherencia óptica (OCT)



2.Líneas de retardo de escaneo láser



3.medición lineal de precisión



Escaneo de contactos 4.3D



5.Cancelación activa de vibración del asiento
