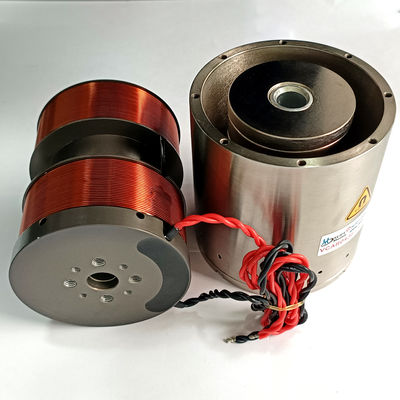

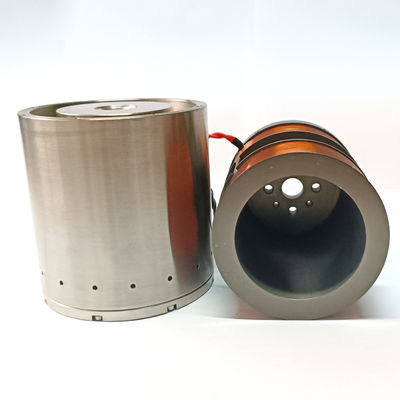

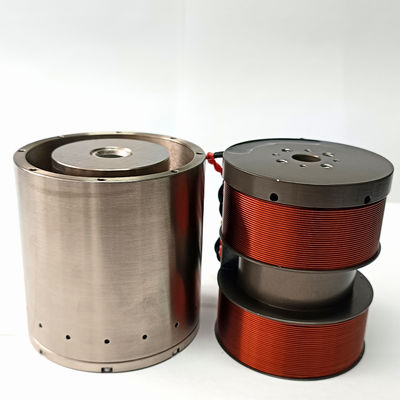

Motor de bobina móvil cilíndrico de carrera ultralarga de alta velocidad de 56,3 mm para óptica de escaneo grande

  • High Speed 56.3mm Ultra Long Stroke Cylindrical Voice Coil Motor For Large-Scan Optics
  • High Speed 56.3mm Ultra Long Stroke Cylindrical Voice Coil Motor For Large-Scan Optics
  • High Speed 56.3mm Ultra Long Stroke Cylindrical Voice Coil Motor For Large-Scan Optics
  • High Speed 56.3mm Ultra Long Stroke Cylindrical Voice Coil Motor For Large-Scan Optics
Lugar de origen Jiangsu, China
Nombre de la marca SUPT
Certificación ISO9001-2000,CE
Número de modelo VCAR0087-0563-00A
Cantidad de orden mínima ≥1
Precio $120.00/pieces
Detalles de empaquetado Embalaje de cartón, etc.
Tiempo de entrega Entrega general de 5 a 7 días, rápida de 3 a 5 días, el volumen a negociar
Condiciones de pago T/T
Capacidad de la fuente Negociable
Datos del producto
Garantía 3 meses-1 año tipo Motor cilíndrico
Esfuerzo de torsión Las solicitudes Construcción Imán permanente
Modelo de producto VCAR0087-0563-00A Función de protección Totalmente cerrado
Velocidad (RPM) Alta velocidad Fuerza máxima ((N) 87
Velocidad máxima (mm) 56,3 Motor de corriente alterna ((V) 63,4
Peso del rotor ((kg) 177 Diámetro del estator (milímetro) 72
Fuerza continua ((N) 17,5
Resaltar

Motor de bobina de voz de carrera larga de 56

,

3mm

,

VCM cilíndrico de alta velocidad
Deja un mensaje
Descripción de producto



Descripción del Producto



El SUPT MOTION VCAR0087-0563-00A es un motor de bobina móvil cilíndrico de carrera ultralarga con un empuje máximo de 87 N y una carrera total de 56,3 mm. Este motor de bobina móvil está diseñado específicamente para sistemas ópticos de escaneo grande, posicionamiento de precisión de carrera larga y equipos de metrología que requieren movimiento lineal de larga distancia sin transmisión mecánica.

Este motor de bobina móvil ofrece un empuje continuo de 17,5 N a 25 °C, satisfaciendo las demandas del escaneo sostenido. Con una constante de contraEMF de 8,1 V/m/s, proporciona retroalimentación de velocidad moderada. La bobina móvil pesa 177 g y el motor funciona a una tensión máxima de 63,4 V. Con unas dimensiones totales de un estator de 72 mm de diámetro y 110 mm de longitud, es adecuado para su integración en grandes escenarios ópticos o plataformas de escaneo.

El movimiento lineal de larga distancia, suave y preciso es fundamental en las líneas de retardo óptico para los espectrómetros de infrarrojos por transformada de Fourier (FTIR) o las imágenes de terahercios. Este motor de bobina móvil presenta un diseño sin engranajes de accionamiento directo, lo que garantiza que no se introduzcan artefactos de escaneo debido a reacciones mecánicas o fricción. La carrera de 56,3 mm permite cambios significativos en la longitud del camino óptico.

Este motor cilíndrico de bobina móvil también es adecuado para aplicaciones de escaneo 3D a gran escala o máquinas de medición de coordenadas (CMM), donde las sondas deben viajar largas distancias manteniendo la precisión. En comparación con los husillos de bolas o las transmisiones por correa, los motores de bobina móvil eliminan el desgaste y el juego, mejorando así la estabilidad de la calibración a largo plazo.



Presupuesto:

Fuerza máxima: 87 N

Fuerza continua a 25 ℃: 17,5 N

Carrera total: 56,3 mm

Voltaje máximo: 63,4 V

Constante EMF trasera: 8,1 V/m/s

Peso de la bobina: 177 g

Diámetro del estator: 72 mm

Longitud: 110mm



Parámetros técnicos:



Modelo de producto Fuerza máxima
(NORTE)		 Fuerza continua
a 25℃(N)		 Accidente cerebrovascular total
(mm)		 voltaje máximo
(V)		 Atrás Constante EMF
(V/m/s)		 Peso de la bobina
(gramo)		 Diámetro del estator (mm) La longitud
(mm)
VCAR0001-0064-00A 0,88 0,28 6.4 6.9 0,29 3 9.5 17.7
VCAR0001-0010-00A 0,73 0,42 1 4.8 0,6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0,81 12.7 11.6 0,77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1,88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43,8 3.5 20 31 26,8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26,5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9,75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44,8 14.3 4 52 48 75,7
VCAR0025-0630-00A 25.3 8 63 50,6 5 68 31,8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40,5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41,7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23,5 36 26,7
VCAR0033-0224-00A 33 13.5 22.4 26,7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46,5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38,6 31.1 35,9
VCAR0044-0249-00A 44 11.7 24.9 44,9 8.88 65,9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26,9 17.7 79 43 53,7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38,7
VCAR0080-0129-00A 80 35 12.9 27,7 18 149 49 53,8
VCAR0087-0062-00A 87 21.67 6.2 34,5 12.7 45.2 43.1 34,9
VCAR0087-0563-00A 87 17,5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60,4 40.4
VCAR0110-0380-00A 110 37,4 38 23.2 9 150 60,4 60,4
VCAR0113-0089-00A 113 35 8.9 31 17,5 125 73 27,5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20,5 280 75,6 56,5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53,7
VCAR0210-0254-00A 210 66.2 25.4 56,6 28 230 43,7 111,8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56,8 49,8 114 24,5 685 93 136,9
VCAR0436-0187-00A 436 147,6 18.7 40,7 40,7 648 80,4 91
VCAR0436-0250-00A 436 167 25 31,6 37.2 775 78,4 110
VCAR0436-0373-00A 436 142,6 37.3 38 29,8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41,5 104 1426 126 134,5
VCAR1351-0310-00A 1351 376,8 31 73,5 68 1071 110 143,7



Aplicaciones:

1.Escaneo con espectrómetro FTIR



2. Líneas de retardo óptico de terahercios



3.Escaneo 3D de gran formato



4.Máquinas de medición de coordenadas (MMC)



5. Posicionamiento de precisión de largo recorrido
