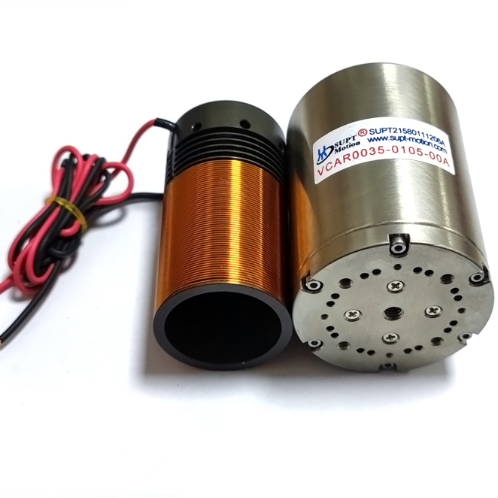

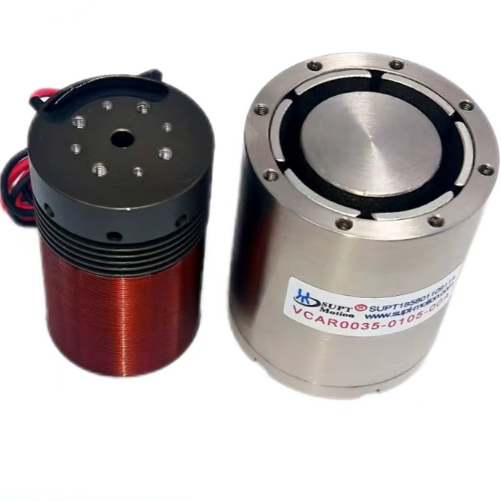

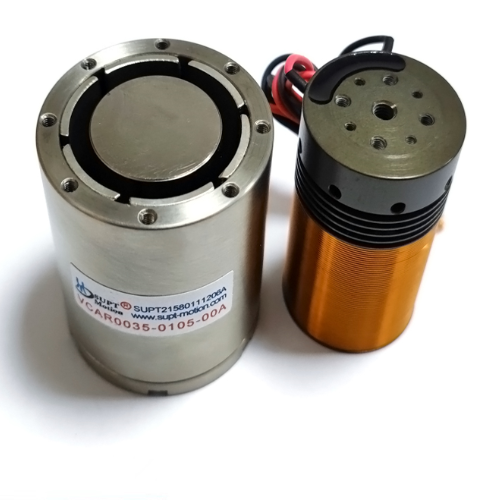

Motor de bobina de voz de accionamiento directo sin holgura VCAR0035 Fuerza pico de 35N

El VCAR0035-0105-00A es un motor de bobina de voz cilíndrica de alto rendimiento diseñado específicamente para aplicaciones que requieren reacción negativa cero, precisión de accionamiento directo y respuesta dinámica rápida.Como parte de la serie SUPT MOTION VCAR0035, este motor de bobina de voz ofrece un empuje máximo de 35 N en un factor de forma compacto, por lo que es una excelente opción para sistemas de posicionamiento de precisión, equipos de fabricación de semiconductores,plataformas de alineación ópticaA diferencia de los mecanismos tradicionales de conversión rotativa a lineal, que generan reacción mecánica y fricción,Este motor de bobina de voz de accionamiento directo produce un movimiento lineal aplicando una fuerza electromagnética directamente al conjunto de bobina en movimientoEl sistema de movimiento resultante tiene inherentemente cero retroceso, repetibilidad de posicionamiento sub-micrónico,y no requiere mantenimiento durante millones de ciclosEl VCAR0035-0105-00A tiene un empuje continuo nominal de 15,6 N a una temperatura ambiente de 25°C y una carrera total de 10,5 mm, proporcionando un equilibrio ideal de potencia de empuje, rango de carrera,y diseño compacto para aplicaciones de alta precisión con espacio limitado.
Este motor de bobina de voz cilíndrico incorpora un conjunto de estator de imán permanente y una bobina de voz ligera,que trabajan juntos para generar un empuje lineal proporcional a la corriente aplicada, manteniendo una excelente linealidad en todo el rango de la carreraEsta relación lineal entre el empuje y la corriente simplifica la integración del servocontrol y permite unamovimiento sin engranajes en un rango de velocidades de submicrómetros por segundo a más de 100 mm/sEl VCAR0035-0105-00A es alimentado por voltaje CC con un voltaje nominal máximo de 11.9 V, ofreciendo compatibilidad flexible con una amplia gama de servo accionamientos y controladores de movimiento.Su bobina móvil pesa sólo 91 gramos, contribuyendo a las excelentes capacidades de aceleración del motor y al rendimiento del movimiento recíproco de alta frecuencia.Este motor proporciona excelentes características de retroalimentación de velocidad para los sistemas de control de circuito cerrado, lo que permite una regulación precisa de la velocidad y el mantenimiento de la posición sin necesidad de sensores auxiliares en una variedad de configuraciones.

• El disco directo de retroacción cero:La arquitectura de transmisión directa electromagnética elimina los componentes mecánicos de la transmisión, como tornillos de plomo, correas y cajas de cambios,logrando un movimiento de reacción inherentemente cero sin interfaces propensas al desgasteEste diseño garantiza una precisión de posicionamiento constante durante toda la vida útil sin ajustes o recalibraciones periódicas.
• 35N Pico de fuerza de salida:Capaz de entregar 35 Newtons de fuerza de pico, el VCAR0035-0105-00A maneja perfiles de aceleración exigentes y movimientos de punto a punto de alta velocidad mientras mantiene un control preciso de la trayectoria.El valor de la fuerza continua de 15.6N admite un funcionamiento sostenido en aplicaciones de sujeción y prensado.
• Posicionamiento de alta precisión:Con una resolución de posicionamiento de nivel submicrónico alcanzable a través de codificadores de alta resolución y un servo ajuste avanzado, este motor de bobina de voz cumple con los requisitos exigentes de la unión de matrices de semiconductores,alineación de fibra óptica, y los sistemas de micro-dispensación donde la precisión a nivel de micrón afecta directamente el rendimiento del proceso y la calidad del producto.
• Respuesta dinámica rápida:El conjunto de bobina móvil ligera que pesa sólo 91 g permite tiempos de respuesta mecánica de menos de 5 ms, haciendo que este VCM sea ideal para el escaneo de alta frecuencia, generación de vibraciones,y aplicaciones de liquidación rápida donde el rendimiento y la reducción del tiempo de ciclo son métricas críticas de rendimiento.
• Factor de forma cilíndrica compacta:Con un diámetro del estator de 50 mm y una longitud total de 67 mm, el VCAR0035-0105-00A se integra fácilmente en diseños de máquinas con espacio limitado,que permite que varios ejes se coloquen en proximidad para plataformas de movimiento con varios grados de libertad e instrumentación compacta.
• Movimiento suave y libre de golpes:A diferencia de los motores lineales de núcleo de hierro que exhiben fuerzas de engranaje debido a los efectos de ranura,El diseño de la bobina móvil sin hierro de este motor de bobina de voz cilíndrica produce un movimiento perfectamente suave con cero fuerza de desaceleración, lo que permite un control de velocidad ultrapreciso a velocidades extremadamente bajas sin servo dither.
• Duración de funcionamiento:El principio de generación de fuerza electromagnética sin contacto significa que no hay cepillos, commutadores o componentes de desgaste mecánico dentro del propio motor,ofrecer una vida útil que supera habitualmente cientos de millones de ciclos cuando se opera dentro de las especificaciones nominales y las directrices adecuadas de gestión térmica..

El motor de bobina de voz cilíndrica de la serie VCAR0035 se implementa en una amplia gama de industrias donde el movimiento de accionamiento directo de reacción cero y el posicionamiento de alta precisión son requisitos fundamentales.En la fabricación de semiconductores, estos motores de bobina de voz impulsan las etapas de sondeo de las obleas, las cabezas de unión de matrices y los actuadores del eje Z de unión de alambre,donde la precisión de colocación a nivel de micrones influye directamente en el rendimiento y la fiabilidad del embalaje de chipsLa característica de reacción negativa cero asegura un control constante de la fuerza de aterrizaje durante las operaciones de unión delicadas, evitando daños a los sustratos sensibles de semiconductores.

En la industria óptica y fotónica, el VCAR0035-0105-00A sirve como actuador de enfoque y alineación para sistemas de procesamiento láser, estaciones de alineación de fibra óptica,y mecanismos de posicionamiento de lentes dentro de equipos de imágenes de alta resoluciónLa característica de movimiento suave y libre de engranajes permite un escaneo continuo sin artefactos de imagen.mientras que la alta relación fuerza-peso admite una respuesta rápida de enfoque automático en entornos de imagen dinámicosLos fabricantes de dispositivos médicos integran este motor de bobina de voz en sistemas automatizados de manipulación de líquidos, actuadores de micro-bomba,y efectores finales de robots quirúrgicos en los que el control preciso de la fuerza y el funcionamiento compatible con la esterilidad son esenciales para la seguridad del paciente y la precisión del procedimiento.

Las aplicaciones de automatización industrial incluyen módulos de pick-and-place de alta velocidad para el ensamblaje de componentes electrónicos, sistemas de distribución de precisión para la aplicación de adhesivos y pasta de soldadura,y plataformas de mecanizado asistidas por vibración en las que la oscilación controlada de alta frecuencia mejora la calidad del acabado de la superficie y la vida útil de la herramientaEl VCAR0035-0105-00A también encuentra aplicación en equipos de pruebas aeroespaciales,cuando su fiabilidad bajo ciclos de temperatura y exposición a vibraciones haya sido validada mediante rigurosas pruebas de cualificaciónLos laboratorios académicos y de investigación utilizan este motor de bobina de voz en configuraciones de instrumentación personalizadas que incluyen microscopios de sonda de escaneo, aparatos de prueba de materiales,y plataformas de desarrollo de retroalimentación háptica, aprovechando su relación lineal fuerza-corriente y su integración directa con los servocontroladores estándar de laboratorio.

Cada motor VCAR0035-0105-00A de bobina de voz cilíndrica se somete a pruebas de fábrica completas, incluida la verificación de la constante de fuerza, la medición de la linealidad del movimiento,Caracterización de la resistencia eléctrica y la inductanciaCada unidad está embalada individualmente en espuma antistatica dentro de un cartón reforzado para evitar golpes mecánicos y contaminación durante el transporte.SUPT MOTION proporciona una documentación completa de trazabilidad, incluidos los informes de ensayo en serie para cada motor, y ofrece soporte técnico para la selección de la electrónica de accionamiento, el diseño de gestión térmica y la orientación de integración a nivel de sistema.resistencia de la bobina, geometría de interfaz de montaje, y la integración de sensores de retroalimentación a petición.La serie VCAR0035 cumple con los estándares internacionales de calidad y seguridad para el despliegue mundial en el sector industrial, aplicaciones médicas y de investigación.
