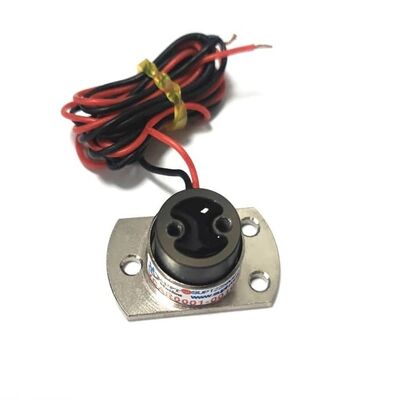

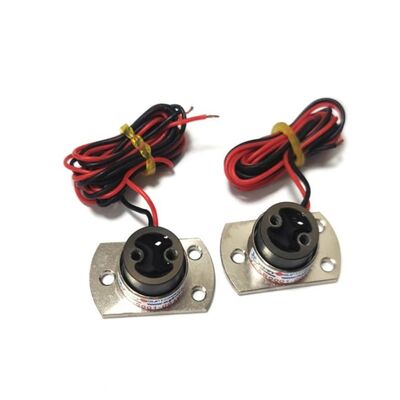

Motor de Bobina Móvil Cilíndrico Micro VCAR0001-0064-00A Pico de 0.88N Carrera de 6.4mm

Descripción general del producto

El VCAR0001-0064-00A es un motor de bobina móvil cilíndrico en miniatura desarrollado por SUPT MOTION, diseñado específicamente para aplicaciones con espacio de instalación extremadamente limitado pero que exigen los más altos niveles de precisión, velocidad y capacidad de respuesta. Con un diámetro de estator de solo 9,5 milímetros y una longitud total de 17,7 milímetros, este modelo es uno de los actuadores lineales de accionamiento directo más pequeños de la serie VCAR, y aun así ofrece una fuerza máxima de 0,88 N, mientras que su conjunto de bobina móvil pesa solo 3 gramos.
Este motor de bobina móvil cilíndrico convierte la energía eléctrica directamente en movimiento lineal sin necesidad de componentes de transmisión mecánica como engranajes, correas o husillos. Este principio de accionamiento directo elimina el juego, el cogging y la histéresis, lo que permite una aceleración extremadamente alta, una respuesta de alta frecuencia y un control de movimiento bidireccional suave. El VCAR0001-0064-00A tiene una carrera total de 6,4 milímetros, lo que lo convierte en una opción ideal para tareas de posicionamiento de carrera corta y alta dinámica en sistemas compactos.
Gracias a su diseño sin ranuras y a su masa móvil ultrabaja, este motor de bobina móvil responde extremadamente rápido y admite accionamiento de alta frecuencia, lo que lo hace adecuado para aplicaciones que requieren movimiento recíproco u oscilante rápido. Sin piezas mecánicas propensas al desgaste, el motor funciona de forma silenciosa, consume muy poca energía y tiene una larga vida útil. Cada unidad se fabrica bajo el sistema de gestión de calidad ISO 9001 y tiene certificación CE, lo que garantiza un rendimiento constante en todas las unidades.
El motor de bobina móvil cilíndrico consta de una bobina de cobre enrollada de precisión, imanes permanentes de tierras raras de alta calidad y una carcasa compacta de aluminio. Todos los componentes se someten a una rigurosa selección para garantizar la estabilidad dimensional y la fiabilidad térmica.
Dado que la bobina es la única parte móvil, este motor de bobina móvil ofrece esencialmente una resolución infinita, limitada solo por los sensores de retroalimentación y los controladores utilizados en el sistema. Esto convierte al VCAR0001-0064-00A en un bloque de construcción ideal para ingenieros que buscan ejes de micromovimiento rápidos, precisos y repetibles, al tiempo que evitan la complejidad de los sistemas de accionamiento mecánico tradicionales.

Especificaciones

Características clave del diseño: accionamiento directo con juego cero, sin cogging, sin histéresis; estructura sin escobillas y libre de mantenimiento; alta aceleración con baja masa móvil; carrera corta de 6,4 mm; adecuado para aplicaciones de respuesta de alta frecuencia.

Aplicación

Gracias a su microtamaño, alta aceleración y carrera corta, el VCAR0001-0064-00A se adopta ampliamente en industrias de precisión, que incluyen:

• Dispositivos médicos, instrumentos quirúrgicos y sistemas de administración de materiales a microescala
• Enfoque óptico, módulos de enfoque automático y mecanismos de alineación láser
• Alineación de obleas de semiconductores, inspección y plataformas de microposicionamiento
• Actuadores de microválvulas y control microfluídico
• Sondas de medición de precisión, accesorios de prueba y puntas de microdosificación
• Generadores de vibración para retroalimentación háptica, pruebas de materiales y sistemas de amortiguación activa

Preguntas frecuentes

P1: ¿Se puede personalizar este micro motor de bobina móvil para diferentes carreras y fuerzas?

Sí. SUPT MOTION admite la personalización del bobinado, la carrera, el voltaje, los cables conductores, los conectores y los extremos del eje. Proporcione la fuerza, la carrera, el voltaje y las dimensiones de instalación requeridas, y nuestros ingenieros propondrán la solución óptima, incluido el ajuste del bobinado, el enrutamiento de cables y las opciones de montaje mecánico.

P2: ¿Qué tipo de controlador se requiere para operar este motor?

El motor se acciona mediante un amplificador de corriente lineal o un controlador servo con un bucle de corriente. Un controlador de bajo voltaje de aproximadamente 6,9 V es suficiente para este modelo. Se recomienda el control en bucle cerrado con un codificador lineal o un sensor Hall para un posicionamiento preciso.

P3: ¿Cuál es la vida útil del VCAR0001-0064-00A?

Debido a que el motor no tiene piezas de desgaste mecánico como engranajes o escobillas, proporciona una larga vida útil, típicamente millones de ciclos de operación, dependiendo de la carrera, la frecuencia y las condiciones ambientales.

P4: ¿Cuál es la cantidad mínima de pedido y el tiempo de entrega?

El MOQ es de 1 pieza para evaluación de muestras. Las muestras se pueden enviar en un plazo de 3 a 5 días hábiles, y los pedidos de producción en masa se entregan típicamente en un plazo de 7 a 15 días hábiles después de la confirmación.
