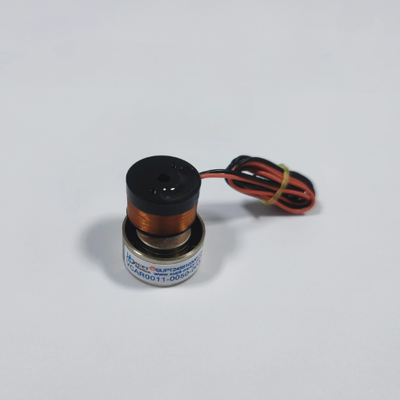

VCAR0011-0050-00A Motor de bobina de voz 11.4N Fuerza máxima de 5 mm Aceleración alta

Resumen del producto

El VCAR0011-0050-00A es un motor de bobina de voz cilíndrica de alta aceleración de la serie SUPT MOTION VCAR, diseñado específicamente para aplicaciones que requieren un arranque rápido, una estabilización rápida,y respuesta continua de alta frecuenciaA 25 °C, este modelo ofrece un empuje máximo de 11,4 N y un empuje continuo de 2,1 N. Su ligero conjunto de bobina móvil, que pesa sólo 11,2 g, proporciona una relación de empuje/masa extremadamente alta.que permite al motor alcanzar su velocidad objetivo en cuestión de milisegundos.

A diferencia de los motores rotativos tradicionales convertidos a movimiento lineal, los motores de bobina de voz cilíndrica generan empuje directamente a través de la interacción entre la corriente de bobina y el campo magnético permanente.Estos motores no requieren cajas de cambios, acoplamientos o tornillos de plomo, lo que significa cero reacción, cero efectos de engranaje y prácticamente ninguna histeresis.Proporcionan un movimiento excepcionalmente suave., respuesta de alta frecuencia y precisión de posicionamiento repetible a nivel de micrómetro.

El VCAR0011-0050-00A ofrece un recorrido total de 5 mm, lo que lo hace ideal para tareas de recorrido corto, alta velocidad, enfoque, escaneo y oscilación.con un diámetro de 24 mm y una longitud de 17 mm.2 mm, puede integrarse fácilmente en módulos de máquinas con espacio limitado.y está fabricado de acuerdo con las normas ISO 9001 y certificado CE, garantizando un funcionamiento fiable en entornos industriales.

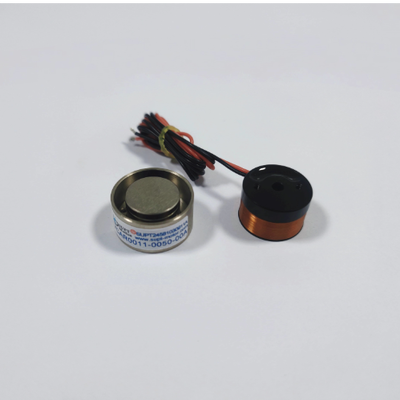

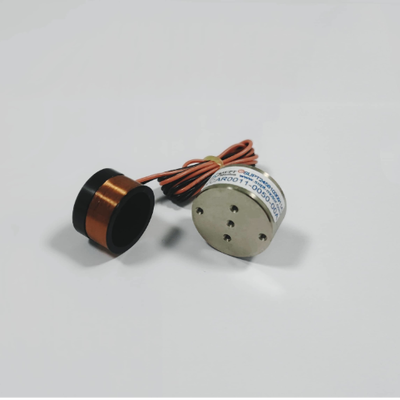

El motor de la bobina de voz consiste en una bobina de cobre de cuerda de precisión que se mueve dentro de un circuito magnético de tierras raras de alta energía, eliminando la necesidad de cepillos, electrónica de conmutación,o mecanismos de transmisión mecánicaEsta construcción sencilla pero robusta no sólo reduce los puntos de falla, sino que también asegura que la fuerza de salida sea proporcional a la corriente aplicada.Proporcionar a los diseñadores un actuador predecible y fácilmente controlableCuando se combina con un amplificador lineal adecuado y retroalimentación de posición, el VCAR0011-0050-00A se puede configurar para el control de fuerza, control de velocidad o modos de posicionamiento preciso punto a punto,dependiendo de los requisitos de aplicación.

Especificaciones

Características de diseño clave: alta aceleración gracias a un motor ligero de 11,2 g; respuesta de alta frecuencia con accionamiento directo; carrera corta de 5 mm para un movimiento recíproco rápido;Construcción sin retroceso y sin engranajes; diseño sin escobillas sin mantenimiento.

Aplicación

La alta aceleración y la respuesta de alta frecuencia del VCAR0011-0050-00A lo convierten en una excelente opción para las siguientes aplicaciones:

• Mecanismos de recogida y colocación de alta velocidad en líneas de ensamblaje de electrónica
• Modulos ópticos de enfoque automático y estabilización de imagen para cámaras y sistemas de inspección
• Plataformas de vibración de alta frecuencia para ensayos de fatiga y caracterización de materiales
• Cabezas de inyección de precisión, de jetting y de impresión que requieren una reciprocidad rápida
• Equipos para sondear semiconductores, fijar alambres y clasificar en matrices
• Aislamiento activo de las vibraciones y control rápido del espejo de dirección

Preguntas frecuentes

P1: ¿Qué tan rápido puede acelerar este motor?

Con un motor de 11,2 g y una fuerza máxima de 11,4 N, la aceleración máxima teórica es extremadamente alta.y nuestros ingenieros pueden ayudarle a calcular el rendimiento dinámico para su carga específica.

P2: ¿Puede el motor funcionar de forma continua a alta frecuencia?

Sí, dentro de la fuerza nominal continua de 2,1 N, el motor puede funcionar a alta frecuencia sin sobrecalentamiento.se recomienda una reducción del ciclo de trabajo o un tamaño de marco mayor de la serie VCARNuestros ingenieros pueden simular su perfil de movimiento y sugerir el modelo óptimo.

P3: ¿Qué opciones de retroalimentación de posición están disponibles?

Se recomiendan codificadores lineales, sensores Hall o sensores de posición LVDT según la resolución requerida.

P4: ¿Es el motor adecuado para ambientes de sala limpia?

La construcción sin escobillas y ranuras no genera residuos de desgaste, y el motor puede ser suministrado con materiales compatibles con salas limpias y cableado para semiconductores y aplicaciones médicas.

P5: ¿Cuáles son las condiciones de pago y las opciones de envío?

Aceptamos T/T, PayPal y Western Union. Las muestras se envían dentro de 3 a 5 días hábiles por expreso internacional, y los pedidos de producción se entregan dentro de 7 a 15 días hábiles.
