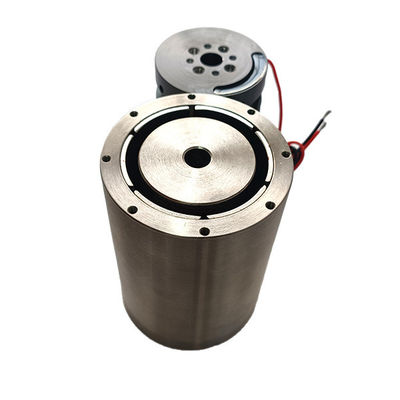

VCAR0022-0448-00A Motor de Bobina de Voz 22N Fuerza Pico 44.8mm Carrera Amplio Rango de Velocidad

Resumen del producto

El VCAR0022-0448-00A es un motor de bobina móvil cilíndrico de amplio rango de velocidad de la serie VCAR de SUPT MOTION. A 25 °C, ofrece una carrera total de hasta 44,8 mm, una fuerza pico de hasta 22 N y una fuerza continua de 11,4 N. Este modelo de motor de bobina móvil está diseñado específicamente para sistemas de movimiento lineal, permitiendo un funcionamiento suave desde velocidades de arrastre ultralentas hasta movimientos recíprocos de alta velocidad, al tiempo que proporciona un control de velocidad preciso en todo el rango de carrera.

Los motores de bobina móvil son intrínsecamente capaces de operar en un amplio rango de velocidad porque la fuerza es proporcional a la corriente de la bobina e independiente de la velocidad. A diferencia de los husillos de bolas y las transmisiones por correa, está libre de variaciones en la fricción, el juego y la resonancia mecánica que limitan el rango de velocidad. En consecuencia, el VCAR0022-0448-00A ofrece una salida de fuerza uniforme en reposo, a bajas velocidades y a altas velocidades, una ventaja decisiva para procesos sensibles a la velocidad como la dispensación, el recubrimiento y el escaneo.

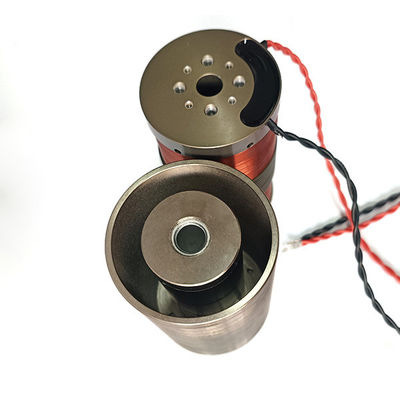

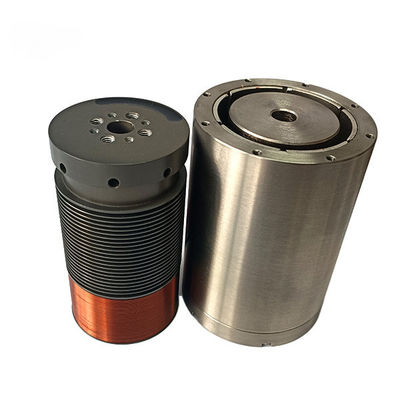

Con un diámetro de estator de 48 mm y una longitud de 75,7 mm, este actuador presenta una construcción robusta manteniendo la masa móvil en solo 52 gramos. El principio de accionamiento directo garantiza una alta rigidez dinámica, una respuesta rápida y una repetibilidad a nivel de micras bajo control de bucle cerrado. Cada motor de bobina móvil se fabrica de acuerdo con las normas ISO 9001 y tiene certificación CE; todas las unidades se someten a pruebas de calidad de fuerza, resistencia y rendimiento de aislamiento antes del envío.

Además de su larga carrera, el VCAR0022-0448-00A presenta una excelente linealidad de fuerza, ya que la bobina opera dentro de un campo magnético cuidadosamente optimizado durante toda la carrera. En consecuencia, se logra una salida de fuerza predecible en cada posición, lo que simplifica enormemente la sintonización del servo y mejora la precisión del contorno en máquinas herramienta multieje. Este actuador puede equiparse con cables de conexión libre, conectores o cables de longitud personalizada, y puede incorporar guías lineales opcionales para soportar cargas externas mientras el motor proporciona la fuerza de accionamiento.

Especificaciones

Características clave de diseño: carrera de 44,8 mm que cubre un amplio rango de velocidad desde arrastre hasta alta velocidad; fuerza pico de 22 N con fuerza continua de 11,4 N; accionamiento directo sin juego y sin cogging; control preciso de velocidad y posición; estructura sin escobillas y libre de mantenimiento.

Aplicación

El amplio rango de velocidad y la larga carrera del VCAR0022-0448-00A lo hacen ideal para las siguientes aplicaciones:

• Máquinas dispensadoras, de recubrimiento y de pegado automatizadas que requieren velocidad uniforme
• Equipos de envasado, etiquetado y encartonado con perfiles de velocidad variable
• Máquinas de ensayo de materiales para ciclos de tracción, compresión y fatiga
• Transportadores de clasificación, calibración e inspección de precisión
• Sistemas de automatización de laboratorio y manipulación de líquidos
• Etapas de impresión, escaneo y marcado láser con movimientos lentos y rápidos combinados

Preguntas frecuentes

P1: ¿Qué rango de velocidad puede alcanzar este motor?

El motor puede operar desde una velocidad de arrastre cercana a cero hasta varios cientos de milímetros por segundo, dependiendo del voltaje del controlador y la carga. Debido a que la fuerza de la bobina móvil se controla por corriente y es independiente de la velocidad, la velocidad permanece estable en toda la carrera de 44,8 mm. Para su carga y perfil de movimiento específicos, podemos proporcionar un cálculo dinámico que incluya la aceleración, el tiempo de asentamiento y la corriente del controlador requerida.

P2: ¿Cómo se logra la precisión de posicionamiento con una carrera tan larga?

Recomendamos un codificador lineal con la resolución deseada más un controlador servo con bucles de posición y velocidad. La construcción de accionamiento directo y sin juego garantiza que la posición comandada se mantenga sin deriva mecánica.

P3: ¿Se puede personalizar la carrera?

Sí, la serie VCAR ofrece carreras de 1 mm a más de 60 mm en diferentes tamaños de marco. Se pueden desarrollar carreras, niveles de fuerza e interfaces mecánicas personalizadas para aplicaciones de volumen.

P4: ¿Cuál es el ciclo de trabajo y el comportamiento térmico?

La clasificación de fuerza continua de 11,4 N a 25 °C define el servicio continuo seguro. Para una fuerza mayor o un servicio más prolongado, podemos agregar opciones de gestión térmica o recomendar un modelo más grande de la familia VCAR.

P5: ¿Cuánto tiempo tarda la entrega?

Los pedidos de muestras se envían en 3 a 5 días hábiles, y los pedidos de producción en 7 a 15 días hábiles. El MOQ es de 1 pieza para evaluación.
