VCAR0087-0062-00A Motor de bobina de voz 87N Fuerza máxima de 6.2 mm Trazo Alta velocidad

Resumen del producto

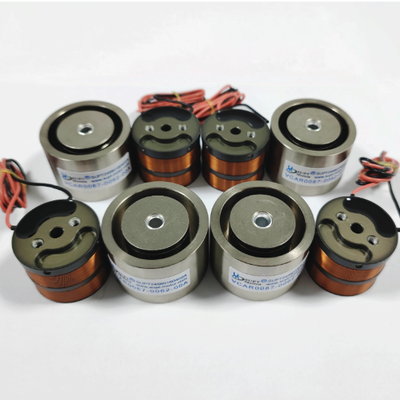

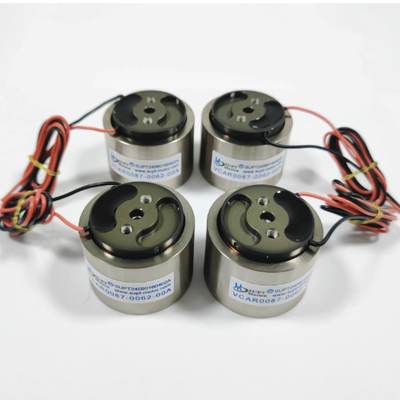

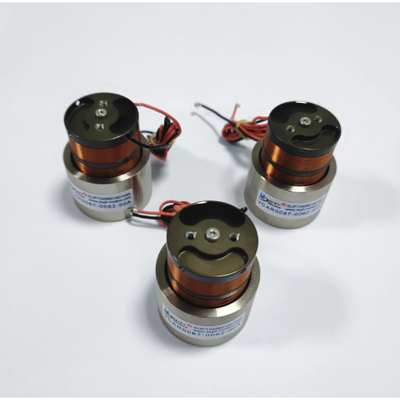

El VCAR0087-0062-00A es un motor de bobina de voz cilíndrico de alta velocidad de la serie VCAR de SUPT MOTION que ofrece un empuje máximo de hasta 87 N en un corte corto de solo 6.2 mm.La combinación de una densidad de fuerza extremadamente alta y un curso extremadamente corto hace que este motor sea una excelente opción para el funcionamiento de alta velocidad, respuesta de alta frecuencia y tareas de recíproca de alta frecuencia, por lo que es particularmente adecuado para aplicaciones que requieren la aplicación rápida de una gran fuerza a corta distancia.

Debido a que este motor de bobina de voz emplea un principio de bobina de voz de accionamiento directo, puede entregar los 87 N completos de empuje máximo desde un estado de parada sin la necesidad de engranajes o tornillos de plomo,eliminando así los efectos de la reacción negativaCon un peso de sólo 45,2 g, el conjunto de bobina móvil, combinado con un poderoso circuito magnético,genera niveles de aceleración muy superiores a los alcanzados por cilindros neumáticos o actuadores electromagnéticos, manteniendo un control preciso del empuje durante todo el movimiento.

Con un diámetro del estator de 43,1 mm y una longitud de 34,9 mm, presenta un factor de forma robusto y compacto que permite una fácil integración en equipos automatizados.El motor cuenta con un diseño sin cepillos, es libre de mantenimiento y funciona silenciosamente, con una vida útil de diseño de millones de ciclos.y se somete a pruebas de fuerza completas, de carrera y características eléctricas antes del transporte.

El VCAR0087-0062-00A logra una alta densidad de fuerza a través de un circuito magnético de gran diámetro y una geometría de bobina optimizada,que le permite reemplazar los cilindros neumáticos y los actuadores de solenoides en muchas aplicaciones de curso corto, al tiempo que ofrece una capacidad de control superiorEl voltaje nominal de 34,5 V permite un diseño compacto del controlador, mientras que la baja masa móvil suprime eficazmente las descargas mecánicas y las vibraciones incluso a altas frecuencias de ciclo.Con su construcción robusta y su bobina sellada opcional, este motor de bobina de voz es adecuado tanto para entornos de laboratorio como de producción.

Especificaciones

Características de diseño clave: fuerza máxima de 87 N en una carrera corta de 6,2 mm; operación a alta velocidad con accionamiento directo y reacción negativa cero; respuesta de alta frecuencia para ciclos rápidos; diámetro compacto de 43,1 mm;Construcción sin escobillas sin mantenimiento.

Aplicación

Las características de alta velocidad y carrera corta de la VCAR0087-0062-00A la hacen ideal para aplicaciones exigentes, incluyendo:

• Mecanismos de ayuda de clasificación, estampado y remachado de alta velocidad
• Sistemas de ensayo de vibración y choque para la validación de la fiabilidad
• Amortización activa y aislamiento de vibraciones para equipos de precisión
• Valvula proporcional de alta frecuencia y accionamiento del inyector
• Servo herramienta rápida y estructuración de superficies en mecanizado de precisión
• Pruebas de componentes de automóviles, accionamiento de interruptores y relevos

Preguntas frecuentes

P1: ¿Por qué elegir un motor de bobina de voz en lugar de un cilindro neumático para el movimiento de alta velocidad de carrera corta?

Un motor de bobina de voz proporciona un control preciso de la fuerza y la posición, no requiere suministro de aire, no se pega, y tasas de respuesta y repetibilidad mucho más altas.También es más silencioso y más eficiente energéticamente que los neumáticos.

P2: ¿Qué aceleración máxima puede alcanzar el VCAR0087-0062-00A?

Con una fuerza máxima de 87 N y un motor de 45,2 g, la aceleración máxima sin carga es extremadamente alta. La aceleración alcanzada depende de la masa total en movimiento y la capacidad de corriente del conductor;Nuestros ingenieros pueden proporcionar un análisis dinámico detallado incluyendo el voltaje del conductor requerido, el perfil de corriente y aceleración para su masa exacta de carga y ciclo de movimiento.

P3: ¿Se puede utilizar este motor para ciclos continuos de alta frecuencia?

Sí, dentro de la fuerza nominal continua de 21,67 N a 25 °C. Para trabajos prolongados de alta frecuencia,Recomendamos el control de la temperatura de la bobina y podemos suministrar modelos con calificaciones continuas más altas u opciones de enfriamiento.

P4: ¿Qué tensión y corriente de accionamiento se necesitan?

La tensión nominal es de 34,5 V. El conductor debe suministrar suficiente corriente de pico para producir la fuerza requerida; proporcionaremos los valores exactos de la constante del motor y la resistencia para el dimensionamiento del conductor.

P5: ¿Ofrece versiones personalizadas de fuerza o golpes?

Sí, la serie VCAR abarca fuerzas máximas de 0,7 N a 1351 N y trazos de hasta 63 mm. Las versiones personalizadas con fuerza modificada, trazo, cableado y montaje están disponibles bajo petición.
