Motor de bobina de voz cilíndrico compacto de alta precisión de 12,8 V para microdispositivos

Descripción general del producto

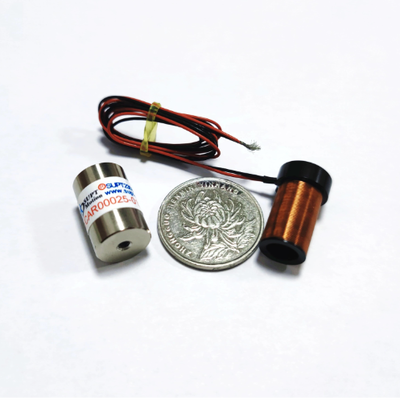

El VCAR0007-0127-00A es un motor de bobina móvil cilíndrico compacto con un diámetro exterior de solo 19,1 mm. Alimentado por una fuente de alimentación de CC de 12,8 V, ofrece una carrera de 12,7 mm y un empuje máximo de hasta 7,1 N, lo que lo convierte en uno de los actuadores de transmisión directa más pequeños de la serie de productos SUPT MOTION.
Su forma cilíndrica le permite encajar de forma natural en orificios, manguitos y cavidades circulares, lo que simplifica la integración mecánica en productos con espacio limitado. Con un peso de solo 14,8 gramos, la bobina móvil acelera rápidamente y ejerce fuerzas inerciales mínimas sobre las estructuras circundantes. Un conjunto de imanes de alta energía proporciona un empuje potente dentro de un diseño compacto, mientras que el diseño sin contacto garantiza un funcionamiento silencioso sin efectos de cogging.
Los comandos de corriente simples generan un empuje suave y controlable en todo el rango de carrera, lo que hace que la sintonización del servo sea simple e intuitiva. La carcasa está mecanizada con precisión en aluminio y recubierta con un acabado resistente a la corrosión. Este motor está diseñado para dispositivos compactos que requieren un movimiento lineal confiable y repetible sin la voluminosa estructura de un motor con engranajes.

Solución

Los microdispositivos suelen carecer del espacio necesario para alojar motores rotativos y mecanismos de transmisión. Este actuador de bobina móvil resuelve este problema al proporcionar un empuje lineal directamente dentro de una carcasa cilíndrica de 19,1 milímetros.
Gracias a su diseño de transmisión directa, este motor de bobina móvil no tiene engranajes propensos al desgaste y no requiere compensación de holgura, lo que resulta en un mecanismo simple y confiable. La baja masa móvil y la baja inductancia permiten que este motor de bobina móvil sea accionado por un circuito controlador pequeño y de bajo costo.
El motor de bobina móvil también puede soportar operaciones inversas frecuentes, que son comunes en mecanismos de dispensación y clasificación. Esta solución proporciona una solución de movimiento lineal de precisión compacta, silenciosa y libre de mantenimiento para dispositivos pequeños.

Especificaciones

AplicACIÓN

Este actuador lineal de bobina móvil compacto es adecuado para módulos de enfoque automático de microcámaras, dispositivos de retroalimentación háptica, microválvulas, pipetas de automatización de laboratorio, pinzas compactas, mecanismos de zoom óptico y dispositivos médicos portátiles.
El mismo motor de bobina móvil también se utiliza en cabezales de impresión compactos, mecanismos de escaneo de códigos de barras y unidades de micropistones. También es adecuado para sistemas de microamortiguación y vibración con requisitos de espacio y peso extremadamente estrictos.

Preguntas frecuentes

P: ¿Qué hace que el diseño cilíndrico sea una ventaja?
R: La carcasa cilíndrica coincide con los orificios y cavidades redondos, por lo que el motor se puede montar sin desperdiciar espacio. También proporciona un circuito magnético equilibrado que mantiene la fuerza constante en todas las orientaciones de montaje.

P: ¿Cuánto tiempo puede funcionar continuamente este pequeño motor?
R: La fuerza continua a 25℃ es de 2,3 N. Para ciclos de trabajo superiores a este límite, recomendamos añadir un disipador de calor o utilizar el motor de forma intermitente. Se puede añadir protección térmica bajo pedido.

P: ¿Se puede personalizar el motor de 20 mm de diámetro?
R: Sí. La carrera, la fuerza, el voltaje, la longitud del cable y el tipo de conector se pueden personalizar.

P: ¿Se incluye un controlador con el motor?
R: El motor se suministra como un componente. Una placa controladora en miniatura a juego está disponible bajo pedido para una evaluación rápida.
