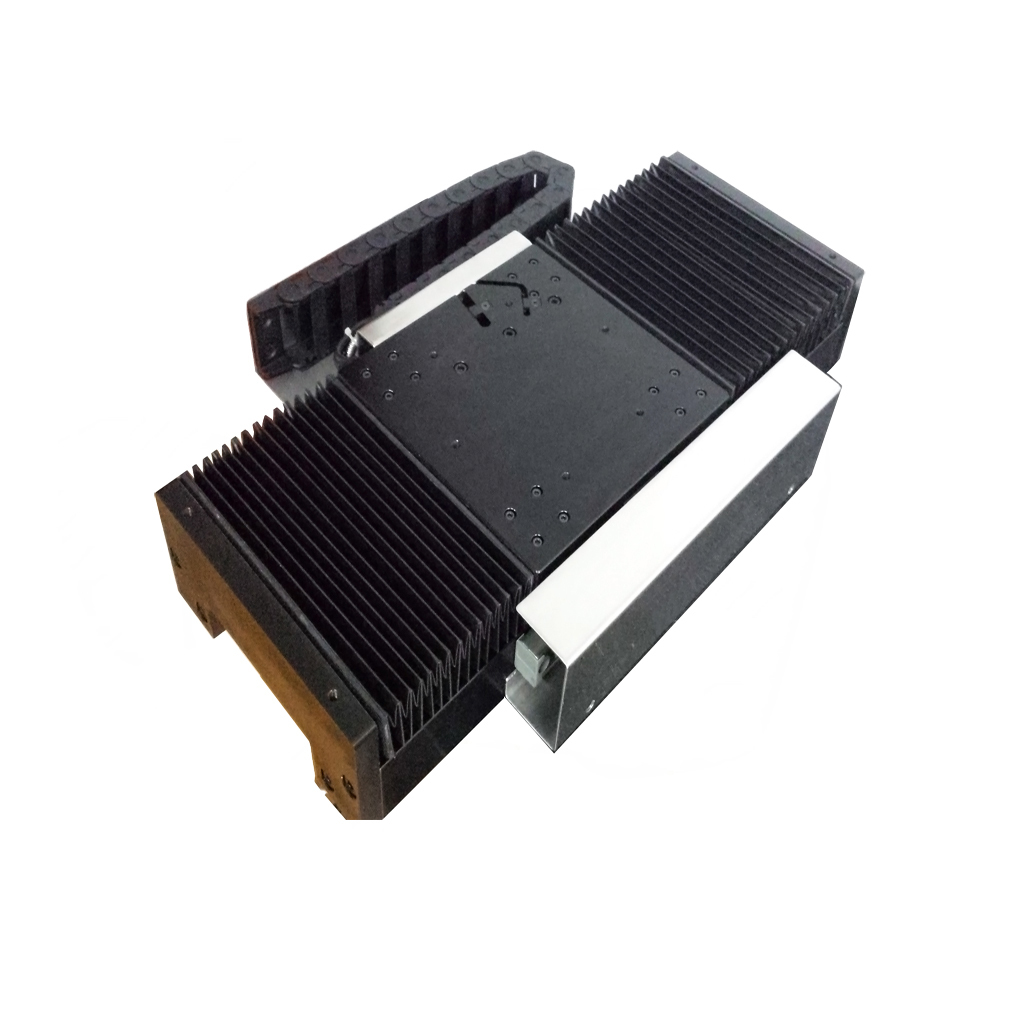

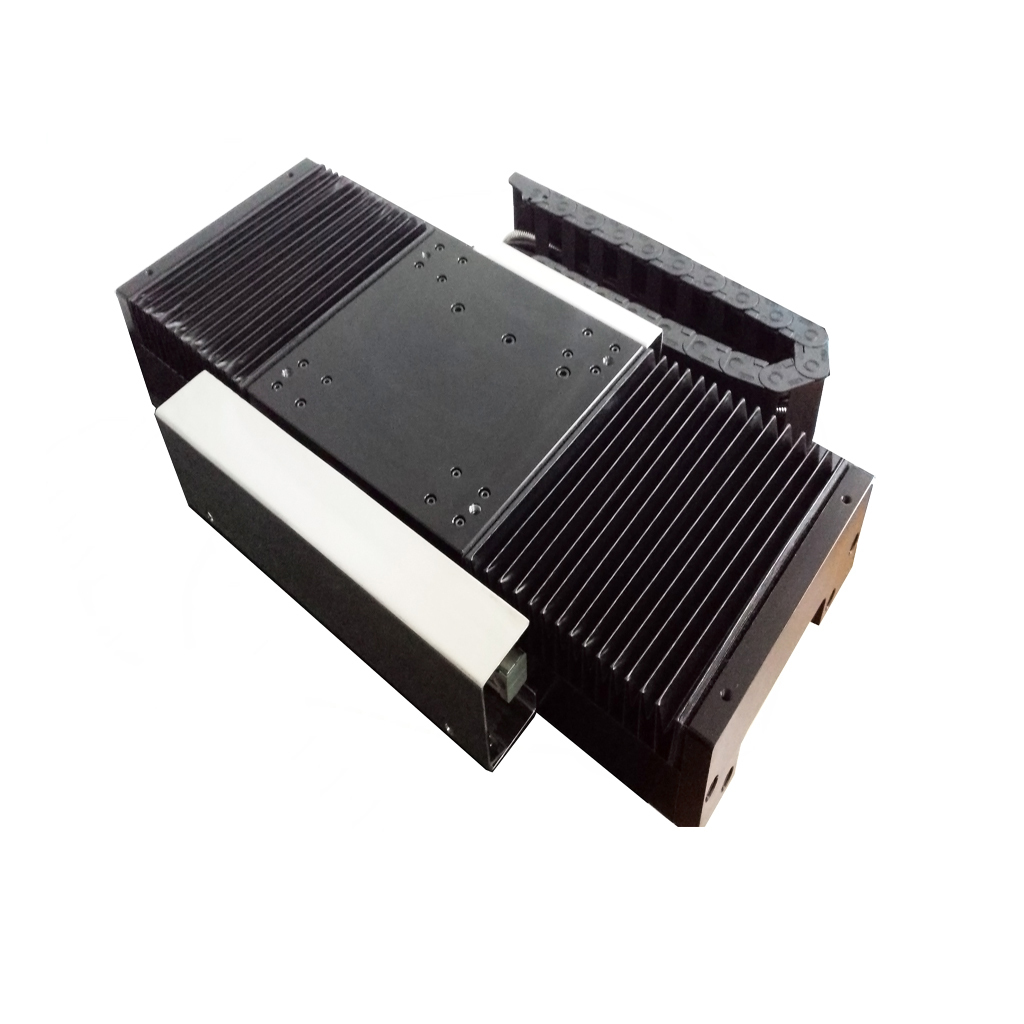

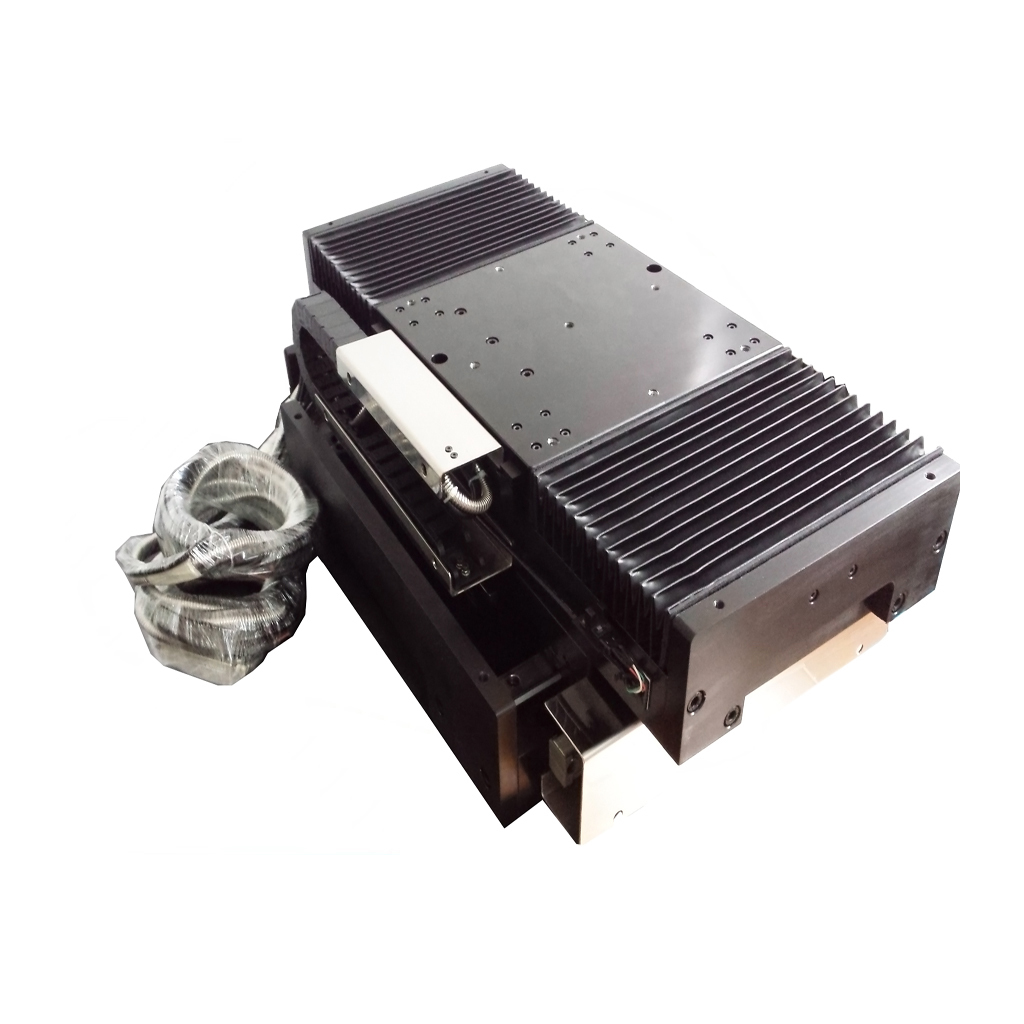

Módulos de motor lineal en forma de U de alto empuje con longitudes de carrera personalizables
| Lugar de origen | Jiangsu, China |
|---|---|
| Nombre de la marca | SUPT MOTION |
| Certificación | ISO9001-2000 |
| Número de modelo | Se aplicarán los siguientes requisitos: |
| Cantidad de orden mínima | 1 pieza |
| Precio | USD 100-200 / Piece |
| Detalles de empaquetado | Cartón de exportación con protección de espuma antiestática. |
| Tiempo de entrega | 3-5 días laborables para muestras, 15-25 días para granel |
| Condiciones de pago | T/T |
| Capacidad de la fuente | Para ser negociado |
Datos del producto
| Torque pico | 120 norte | Tipo de motor | Módulos de motores lineales |
|---|---|---|---|
| Constante de campo electromagnético de retorno | 17,6 V/m/s | Corriente máxima (lp) | 4.2 A |
| Peso de la bobina | 0,42 kilos | Resistencia(LL)(R) | 9.4 Ω |
| Torque continuo a 25 C | 40 N | Material | Aleación de aluminio |
| Modelo de producto | Se aplicarán los siguientes requisitos: |
Descripción de producto
Descripción general del producto
El SUPT MOTION MLCA-0040-135-00 es una armadura de motor lineal en forma de U diseñada para ser compatible con el estator de la serie MLFA (riel magnético). Presenta un empuje máximo de 120 N, un empuje continuo de 40 N, un paso de polo de 30 mm y un peso de armadura de 0,42 kg. Cuando se utiliza junto con un codificador lineal, permite un control de posición de alta precisión.
Los motores lineales ofrecen ventajas significativas, que incluyen alta aceleración, características de empuje suave, diseño modular, carrera libremente extensible, funcionamiento silencioso y rendimiento sin mantenimiento.
El motor lineal en forma de U emplea un diseño sin núcleo, lo que elimina la atracción magnética y los efectos de engranaje para lograr un movimiento suave sin juego. Los rieles magnéticos del estator se pueden conectar indefinidamente, lo que hace que la carrera sea teóricamente ilimitada; esto lo hace particularmente adecuado para aplicaciones que requieren un posicionamiento de alta velocidad y carrera larga. En comparación con los husillos de avance, los motores lineales no requieren mecanismos de conversión intermedios, lo que simplifica la estructura del sistema y mejora el ancho de banda de respuesta dinámica.
Ventajas del producto
Diseño modular: Selección independiente de componentes móviles y estacionarios para una configuración flexible
Extensión de carrera ilimitada: Componentes estacionarios extensibles para adaptarse a cualquier requisito de carrera
Operación sin mantenimiento: Accionamiento sin contacto sin desgaste mecánico
Alta aceleraciónn: El alto empuje permite una alta respuesta dinámica
Operación silenciosa: Sin ruido de engranaje o tornillo de avance
Palabras clave: Motor lineal en forma de U, módulo de motor lineal, motor lineal modular, plataforma lineal de carrera larga, motor lineal de alto empuje
Presupuesto
| Parámetro | Valor |
| Empuje máximo | 120 norte |
| Empuje continuo | 40 N |
| Corriente máxima | 4.2Un |
| Corriente Continua | 1,4 A |
| Empuje constante | 30,4 No aplicable |
| Constante de contra-EMF | 17,6 V/m/s |
| Paso de polo | 30mm |
| Masa del motor | 0,42 kilogramos |
| Parámetros de rendimiento del motor lineal. | ||||
| Serie A: MLCA (dinámico) MLFA (estator) | ||||
| Modelo/Par | MLCA-0020-075-00 | MLCA-0040-135-00 | MLCA-0080-255-00 | |
| Fuerza máxima (Fp) | norte | 60 | 120 | 240 |
| Corriente máxima (lp) | amperios | 4.8 | 4.2 | 4.2 |
| Fuerza continua (Fc) | norte | 20 | 40 | 80 |
| Corriente continua (lc) | amperios | 1.6 | 1.4 | 1.4 |
| Constantes del actuador (conversión del motor CC/3p)(Ka) | NOROESTE | 5.65 | 7.9 | 11.2 |
| Empuje constante (LL) (Kf) | N/amperios | 15.3 | 30.4 | 60.3 |
| Constante EMF trasera (LL) (Kb) | V/m/seg | 8.8 | 17.6 | 34,8 |
| Constante eléctrica (Te) | EM | 0.3 | 0.3 | 0.3 |
| Resistencia(LL)(R) | @25℃Ω | 4.8 | 9.4 | 19.2 |
| Inductancia(LL)(l) | mh | 1.51 | 3 | 6 |
| Coeficiente de transferencia de calor (Rth) | °C/W | *3.9 | *1.9 | **1.3 |
| Temperatura máxima de la bobina (Tmax) | ℃ | 120 | 120 | 120 |
| Paso del polo magnético (2T) | milímetros | 30 | 30 | 30 |
| peso del motor | kilos | 0,24 | 0,42 | 0,82 |
Solicitud
Plataformas de transferencia de obleas semiconductoras
Equipo de inspección de pantalla plana (FPD)
Líneas de producción con tecnología de montaje superficial (SMT) para componentes electrónicos
Etapas XY para corte y grabado por láser
Sistemas de clasificación logística y manipulación de materiales
Notas de personalización: Este producto admite la personalización de la longitud de la carrera, las clasificaciones de empuje y las configuraciones del riel guía, y puede integrarse con codificadores ópticos o sensores de efecto Hall según sea necesario.
