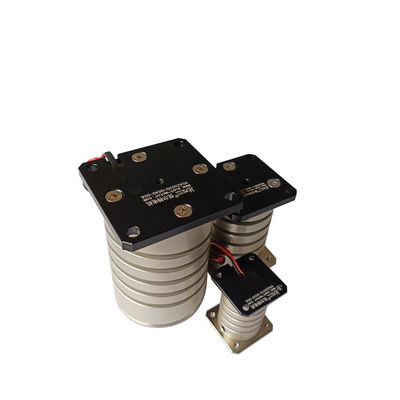

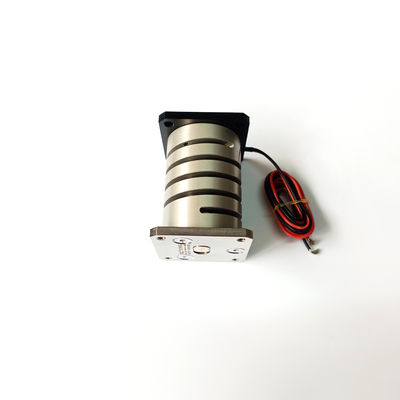

Motor de bobina de voz de disco vibratorio flexible de alta precisión para el sistema de alimentación
| Lugar de origen | China, Suzhou |
|---|---|
| Nombre de la marca | SUPT MOTION |
| Certificación | ISO9001 |
| Número de modelo | VCAZ0020-0040-00A |
| Cantidad de orden mínima | 1 piezas |
| Precio | $149 |
| Detalles de empaquetado | Embalaje personalizado, etc |
| Tiempo de entrega | Entrega general de 5 a 7 días, rápida de 3 a 5 días, el volumen a negociar |
| Condiciones de pago | T/T |
| Capacidad de la fuente | Para ser negociado |
Éntreme en contacto con gratis las muestras y los vales.
WhatsAPP:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| La vida | Larga vida | Váltidad nominal | 25.6 |
|---|---|---|---|
| Modelo | VCAZ0020-0040-00A | Fuerza máxima | 20.5N |
| Tipo de motor | Motores de vibración | En la actualidad | 0.03A-0.5A |
| Tipo de producto | Motor de bobina de voz de vibración flexible | Peso del actuador (g) | 69 |
| Utilización | BARCO, coche, bicicleta eléctrica, 3D impresión, microscopio, robot, ventiladores médicos, proyecto | Garantía | 3 meses-1 año |
| Fuerza continua (N) | 8,9 | ||
| Resaltar | Motor de bobina de voz de disco vibratorio flexible,Motores de vibración de alta precisión,Motor de vibración del sistema de alimentación |
||
Descripción de producto
Descripción del producto:
El motor de bobina de voz de disco de vibración flexible se basa en el principio electromagnético. Consiste en un imán permanente, una bobina y una bandeja flexible.Cuando una corriente eléctrica pasa por la bobina, genera una fuerza de Lorentz en el campo magnético, que impulsa el plato flexible para producir movimiento.
La característica única de este motor es el diseño del disco flexible. A diferencia de las estructuras rígidas tradicionales, el disco flexible es capaz de adaptarse mejor a condiciones de trabajo complejas durante el movimiento,Reducción de vibraciones y ruido, y mejora la estabilidad y fiabilidad del motor.
El mecanismo de carga flexible del motor de bobina de voz resuelve el problema de carga que no puede resolverse con la placa de vibración tradicional.
El motor de bobina de voz de vibración flexible está procesado con materiales de alta resistencia y buena estabilidad.
Motor de bobina de voz de vibración flexible, tiempo de respuesta corto, alta frecuencia de vibración, consistencia y estabilidad.
Placa de vibración flexible de motor de bobina de voz utilizando tecnología de control de accionamiento especial, puede realizar el movimiento de ida y vuelta de las piezas, voltear, dispersión y polimerización.
El mecanismo de carga flexible del motor de bobina de voz integra una fuente de luz de retroiluminación ajustable, que puede completar la alimentación por vibración, el control automático del sistema de visión,y control automático del sistema de recogida individual de la máquina.
Características:
| Constante de enrollamiento | VALOR |
| Resistencia de corriente continua | 9.5 |
| Válvulas de carga | 14.8 |
| Corriente @ Fp | 1.6 |
| Inductividad | 0.37 |
| Fuerza máxima | 4.2 |
| Con fuerza | 2.2 |
| Constante del actuador | 0.87 |
| Potencia @ Fp | 24 |
| Trazo total | 1.5 |
| Temperatura máxima de enrollamiento | 150 |
| Peso del actuador | 69 |
Parámetros del producto:
| Parámetros de la bobina | Las normas de seguridad | El símbolo | Valor | Unidad |
| El DCR | ± 10% | R | 9.5 | Oh |
| Válvula de punta | valor estándar | Vp | 14.8 | V. |
| Corriente máxima | valor estándar | - ¿ Qué pasa? | 1.6 | A. No |
| Constante de fuerza | ± 7,5% | KF | 2.7 | No incluido |
| Constante del campo electromagnético de retrodirección | valor estándar | KD | 2.7 | V/M/Sec |
| Inductividad | ± 30% | - ¿ Qué? | 0.37 | mH |
| Parámetros del actuador | El símbolo | Valor | Unidad | |
| Fuerza máxima | Fp | 4.2 | No | |
| Fuerza de retención continua | Fc | 2.2 | No | |
| Constante del actuador | - ¿ Por qué? | 0.87 | No | |
| Constante de tiempo eléctrico | El | 0.04 | en milisegundos | |
| Pmax | Pp | 24 | No | |
| Infarto cerebral | El S | 1.5 | En el caso de los | |
| Desnivel de cada lado de la bobina | CL | 0.8 | En el caso de los | |
| Resistencia térmica | Otros | 20 | °C/W | |
| Temperatura máxima permitida | Tmax | 150 | °C | |
| Peso de la bobina | WTc | 13 | G | |
| Peso de acero magnético | TEM | 56 | G | |
| Peso del actuador | El WTa | 69 | G | |
Aplicación:
| Las aplicaciones principales de un motor de bobina de voz: |
| 1- Industria de semiconductores: cableado, corte, perforación, sistemas de transporte, soldadura y robótica. |
|
2- Funcionamiento de las válvulas en el campo:Tipo de válvulas de medición, sistemas de ensayo de presión, química de las válvulas neumáticas el sistema de inyección. |
| 3- Industria de micro máquinas: sistemas de alimentación, micro perforación, estampado de precisión. |
| 4.Sistema de vibración: Mesa de agitación, plataforma de vibración. |
| 5.Médico: Sistema de microinyección, equipo respiratorio, equipo de pruebas. |
| 6Tecnología de la aviación: Sistema de control de vuelo, sistema de retroalimentación del piloto. |
| 7.Campo de uso comercial:Pumpa de refrigeración de ordenador con cámara en miniatura Sistema de enfoque. |
| 8Industria de la automatización: Equipo láser,Dispensador, equipo de ensayo, máquinas textiles. |
