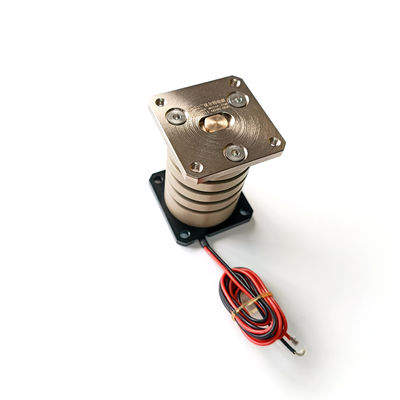

Motores de vibración de alta velocidad y alta precisión para equipos de semiconductores
| Lugar de origen | China,Suzhou |
|---|---|
| Nombre de la marca | SUPT MOTION |
| Certificación | ISO9001-2000 |
| Número de modelo | Serie de VCAZ |
| Cantidad de orden mínima | 3 piezas |
| Precio | $124 |
| Detalles de empaquetado | Embalaje personalizado, etc. |
| Tiempo de entrega | 1-5 unidades, 5 días. >20 piezas, a negociar |
| Condiciones de pago | T/T |
| Capacidad de la fuente | Para ser negociado |
Datos del producto
| Tipo de motor | Motores de vibración | Fuerza máxima | 10N |
|---|---|---|---|
| Specifications modelo | VCZA0010-0020-00A | Certificaciones | ISO9001 |
| Corriente inicial | 1,6 mA | Tensión nominal | 14,8 V |
| Amplitud de vibración | 0,5 mm | Precisión de posicionamiento | ± 1 μm |
| Ataque | 5-50 mm | Velocidad máxima | 2m/s |
Descripción de producto
Descripción del producto:
El actuador de bobina de voz de la serie SUPTMOTION VCAZ es un motor lineal axial de alto rendimiento diseñado para aplicaciones que requieren alta precisión, respuesta rápida e integración compacta.Basado en tecnología avanzada de accionamiento electromagnético, la serie VCAZ ofrece un movimiento lineal de accionamiento directo sin componentes de transmisión mecánica, lo que garantiza una precisión de posicionamiento excepcional y un rendimiento dinámico suave.
Con su respuesta de alta frecuencia, alta velocidad, pequeño tamaño y larga vida útil, el actuador de la serie VCAZ es ideal para sistemas de automatización de precisión, equipos de procesamiento láser,Fabricación de semiconductores, alineación óptica y plataformas de inspección de alta velocidad.
El actuador de bobina de voz de alta precisión de la serie SUPTMOTION VCAZ está diseñado para equipos avanzados de semiconductores que requieren un posicionamiento ultrapreciso y una respuesta dinámica rápida.con una estructura electromagnética axial de accionamiento directo, este actuador ofrece un movimiento suave, alta precisión, y cero retroceso.
Con respuesta de alta frecuencia, tamaño compacto y larga vida útil, la serie VCAZ es ideal para sistemas de posicionamiento de obleas, plataformas de inspección de semiconductores y etapas de micro-movimiento.
Características:
Precisión de posicionamiento ultra alta
Respuesta dinámica alta para movimientos de precisión
Diseño compacto y ligero
Sistema de accionamiento directo de reacción negativa cero
Larga vida útil con mantenimiento mínimo
Control de movimiento suave y estable
Apto para ambientes de salas limpias
Parámetros del producto:
| Número de modelo | VCAZ0010-0020-00A | |||
| Parámetros de la bobina | Las normas de seguridad | El símbolo | Valor | Unidad |
| El DCR | ± 10% | R | 9.5 | Oh |
| Válvula de punta | valor estándar | Vp | 14.8 | V. |
| Corriente máxima | valor estándar | - ¿ Qué pasa? | 1.6 | A. No |
| Constante de fuerza | ± 7,5% | KF | 2.7 | No incluido |
| Constante del campo electromagnético de retrodirección | valor estándar | KD | 2.7 | V/M/Sec |
| Inductividad | ± 30% | - ¿ Qué? | 0.37 | mH |
| Parámetros del actuador | El símbolo | Valor | Unidad | |
| Fuerza máxima | Fp | 4.2 | No | |
| Fuerza de retención continua | Fc | 2.2 | No | |
| Constante del actuador | - ¿ Por qué? | 0.87 | No | |
| Constante de tiempo eléctrico | El | 0.04 | en milisegundos | |
| Pmax | Pp | 24 | No | |
| Infarto cerebral | El S | 1.5 | En el caso de los | |
| Desnivel de cada lado de la bobina | CL | 0.8 | En el caso de los | |
| Resistencia térmica | Otros | 20 | °C/W | |
| Temperatura máxima permitida | Tmax | 150 | °C | |
| Peso de la bobina | WTc | 13 | G | |
| Peso de acero magnético | TEM | 56 | G | |
| Peso del actuador | El WTa | 69 | G | |
Aplicaciones:
El actuador de bobina de voz de la serie SUPTMOTION VCAZ se utiliza ampliamente en sistemas de automatización de alta precisión y alta velocidad, incluidos:
Equipo de procesamiento por láser
Control del eje Z de la cabeza de corte por láser
Sistemas de enfoque láser
Equipos de marcado y grabado por láser
Fabricación de semiconductores
Sistemas de posicionamiento de obleas
Equipo de alineación de precisión
Sistemas de inspección y manipulación de las virutas
Sistemas ópticos y fotónicos
