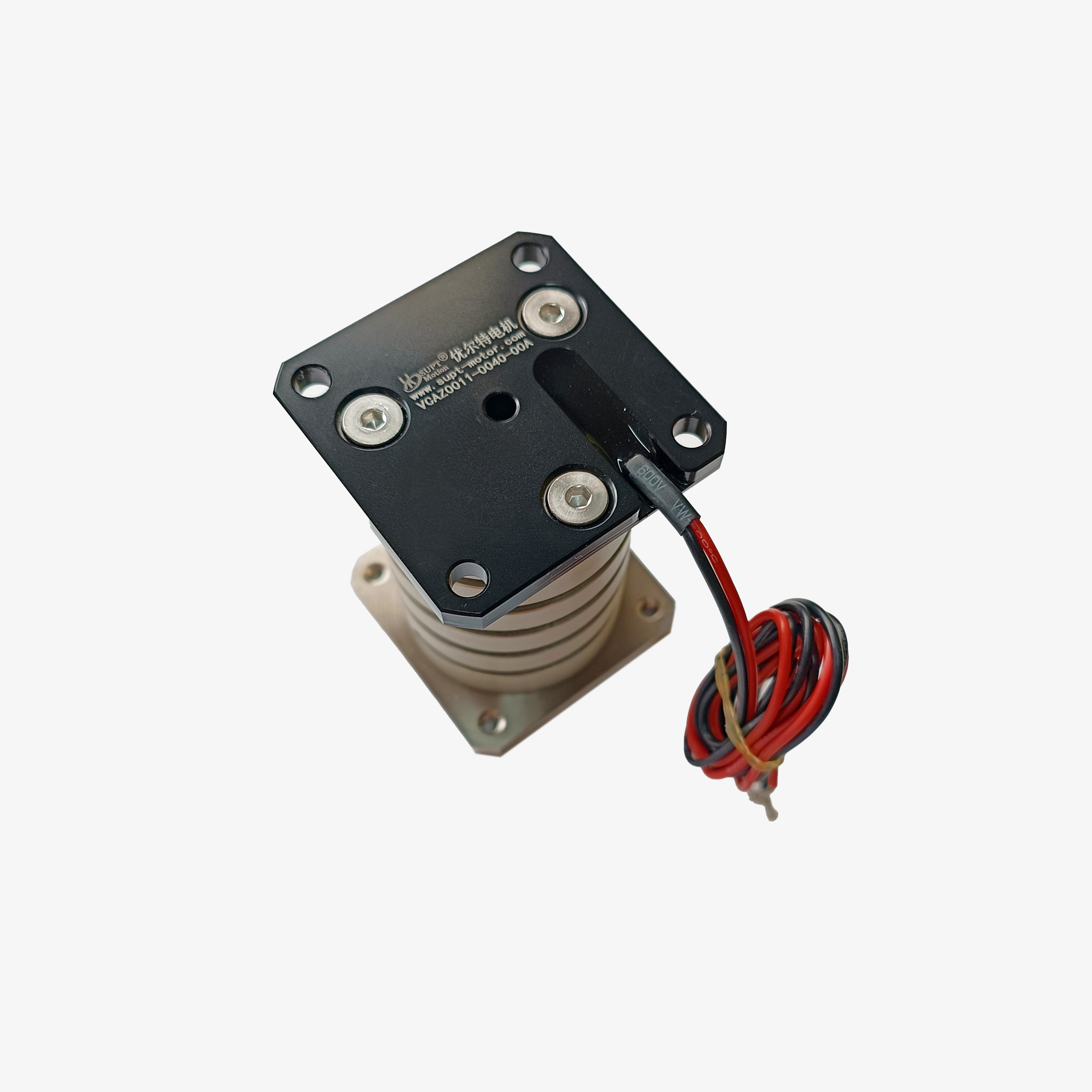

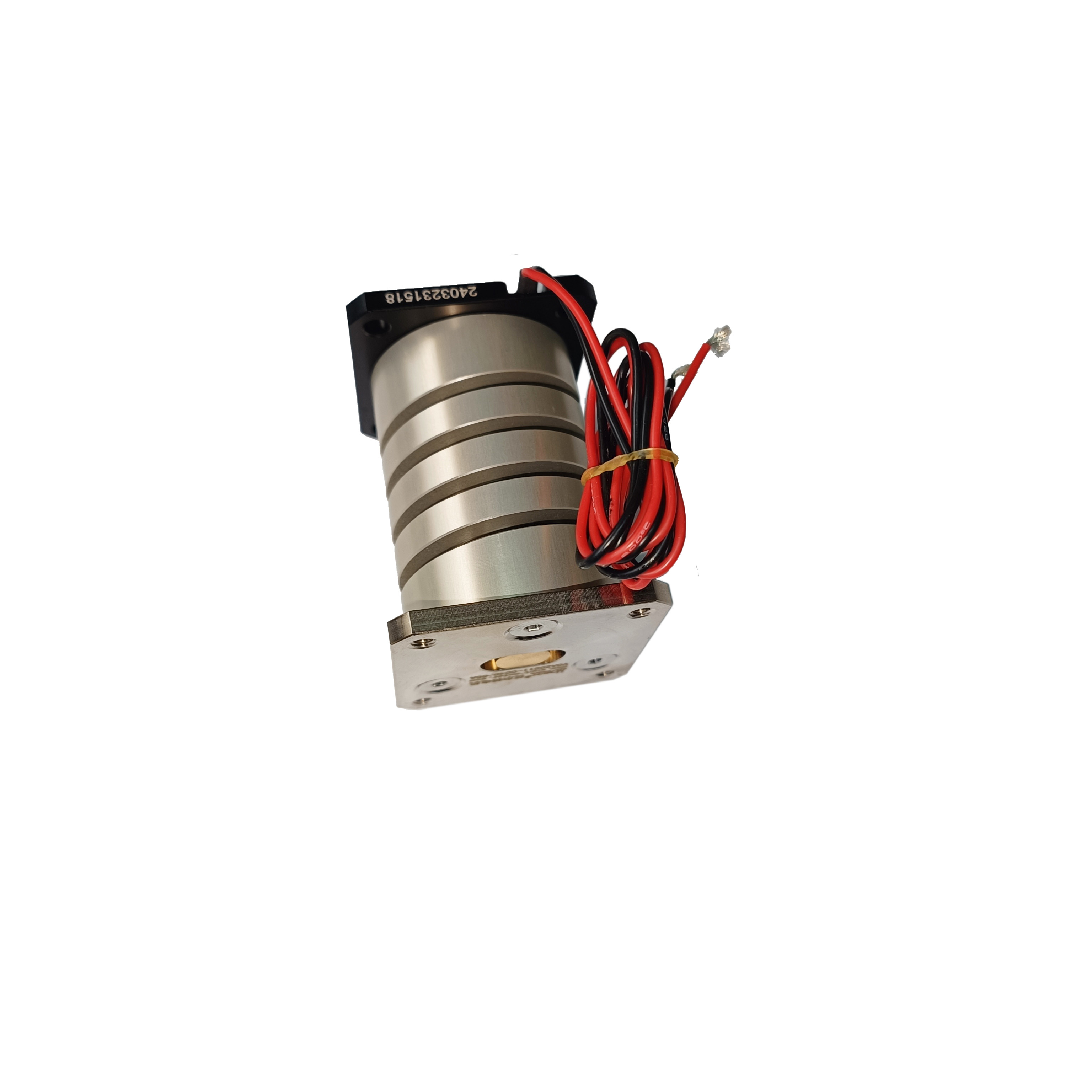

Motores de vibración de alta velocidad y alta frecuencia para automatización de electrónica 3C
| Lugar de origen | China,Suzhou |
|---|---|
| Nombre de la marca | SUPT MOTION |
| Certificación | ISO9001-2000,CE |
| Número de modelo | Serie de VCAZ |
| Cantidad de orden mínima | 2 piezas |
| Precio | $125 |
| Detalles de empaquetado | Embalaje personalizado, etc. |
| Tiempo de entrega | 1-5 unidades, 5 días. >20 piezas, a negociar |
| Condiciones de pago | T/T |
| Capacidad de la fuente | Para ser negociado |
Datos del producto
| Tipo de motor | Motores de vibración | Fuerza máxima | 4.2N |
|---|---|---|---|
| Specifications modelo | VCZA0010-0020-00A | Certificaciones | ISO9001 |
| Corriente inicial | 1.6A | Tensión nominal | 14,8 V |
| Precisión de posicionamiento | ± 1 μm | Velocidad máxima | 2m/s |
| Temperatura máxima permitida del coi | 150 °C | Ataque | 1,5 mm |
Descripción de producto
Descripción del producto:
Los motores de bobina de voz de vibración de la serie SUPTMOTION VCAZ están diseñados específicamente para sistemas de automatización de alta velocidad en la industria electrónica 3C.dispositivos portátiles, y la electrónica de consumo continúan avanzando, los equipos de producción deben lograr velocidades más rápidas, mayor precisión y un rendimiento de movimiento más confiable.
La principal ventaja de la serie VCAZ en aplicaciones de automatización 3C radica en su capacidad de respuesta dinámica excepcionalmente rápida.,el sistema de movimiento debe lograr un arranque, parada y posicionamiento con un retraso cercano a cero. El diseño del motor de bobina de voz vibrante permite a la serie VCAZ lograr una aceleración y desaceleración rápidas,garantizar ciclos de producción eficientes.
La estructura compacta de los motores de vibración los hace ideales para la integración en equipos automatizados como máquinas de recogida y colocación, estaciones de trabajo de microensamblaje y sistemas de alineación de módulos de cámara.
Los motores de bobina de voz de vibración están específicamente optimizados para equipos de automatización electrónica 3C, ofreciendo un movimiento lineal de alta velocidad con una precisión excepcional.Su estructura de accionamiento directo asegura un movimiento suave y una aceleración rápida, lo que las convierte en una opción ideal para las líneas de producción de ensamblaje y ensayo automatizados.
Características:
Control de movimiento de alta precisión:
El diseño electromagnético de accionamiento directo elimina los errores de transmisión mecánica, proporcionando una precisión de posicionamiento a nivel de micras.
Respuesta de alta frecuencia:
Capaz de acelerar y desacelerar rápidamente, por lo que es ideal para sistemas de posicionamiento dinámico de alta velocidad.
Rendimiento de alta velocidad:
El tiempo de respuesta rápido permite un movimiento rápido de inicio y parada y una accionamiento lineal de alta velocidad.
Diseño compacto y ligero:
La pequeña huella permite una integración perfecta en equipos compactos e instrumentos de precisión.
Parámetros del producto:
| Número de modelo | VCAZ0010-0020-00A | |||
| Parámetros de la bobina | Las normas de seguridad | El símbolo | Valor | Unidad |
| El DCR | ± 10% | R | 9.5 | Oh |
| Válvula de punta | valor estándar | Vp | 14.8 | V. |
| Corriente máxima | valor estándar | - ¿ Qué pasa? | 1.6 | A. No |
| Constante de fuerza | ± 7,5% | KF | 2.7 | No incluido |
| Constante del campo electromagnético de retrodirección | valor estándar | KD | 2.7 | V/M/Sec |
| Inductividad | ± 30% | - ¿ Qué? | 0.37 | mH |
| Parámetros del actuador | El símbolo | Valor | Unidad | |
| Fuerza máxima | Fp | 4.2 | No | |
| Fuerza de retención continua | Fc | 2.2 | No | |
| Constante del actuador | - ¿ Por qué? | 0.87 | No | |
| Constante de tiempo eléctrico | El | 0.04 | en milisegundos | |
| Pmax | Pp | 24 | No | |
| Infarto cerebral | El S | 1.5 | En el caso de los | |
| Desnivel de cada lado de la bobina | CL | 0.8 | En el caso de los | |
| Resistencia térmica | Otros | 20 | °C/W | |
| Temperatura máxima permitida | Tmax | 150 | °C | |
| Peso de la bobina | WTc | 13 | G | |
| Peso de acero magnético | TEM | 56 | G | |
| Peso del actuador | El WTa | 69 | G | |
Aplicaciones:
Sistemas ópticos y fotónicos: enfoque óptico de lentes, dirección y estabilización del haz, plataformas de alineación óptica.
Automatización de precisión: Máquinas de recogida y colocación de alta velocidad, etapas de micro-posicionamiento, equipos de ensamblaje de precisión
Equipo de ensayo e inspección:Sistemas de inspección visual, plataformas de escaneo de alta velocidad, instrumentos de medición de precisión
