Sistemas de transporte de materiales personalizados impulsados por alimentadores vibratorios con motor de bobina móvil
| Lugar de origen | Jiangsu, China |
|---|---|
| Nombre de la marca | SUPT MOTION |
| Certificación | ISO9001-2000 |
| Número de modelo | VCAZ0010-0020-00A |
| Cantidad de orden mínima | 1 pieza |
| Precio | USD 60-200 / Piece |
| Detalles de empaquetado | Cartón de exportación con protección de espuma antiestática. |
| Tiempo de entrega | 3-5 días laborables para muestras, 15-25 días para granel |
| Condiciones de pago | T/T |
| Capacidad de la fuente | Para ser negociado |
Datos del producto
| Torque pico | 4,2 Nm | Tipo de motor | Motor de bobina móvil vibratoria |
|---|---|---|---|
| Constante de campo electromagnético de retorno | 2,7 V/m/s | Ventilación máxima | 14.8 V |
| Peso de la bobina | 13g | Vida útil | 10,000 horas |
| Accidente cerebrovascular total | 1,5 mm | Torque continuo a 25 C | 2,2 Nm |
| Material | Aleación de aluminio | Modelo de producto | VCAZ0010-0020-00A |
Descripción de producto
Descripción general del producto

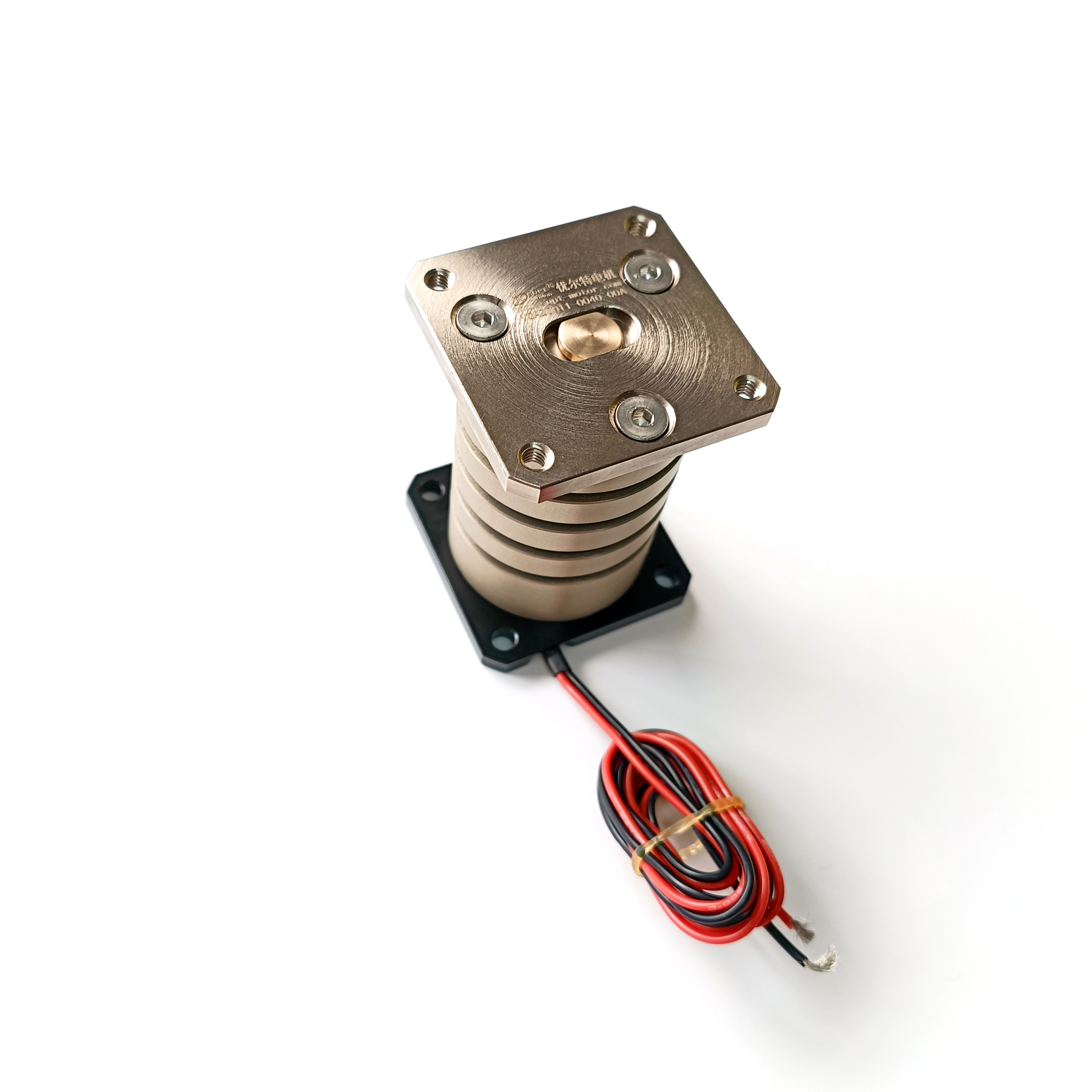

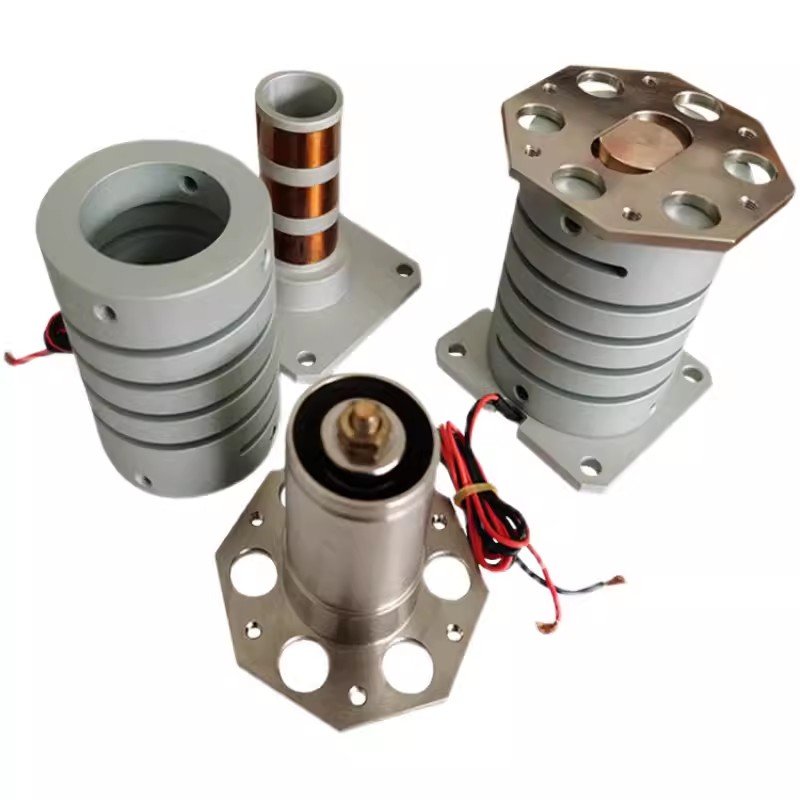

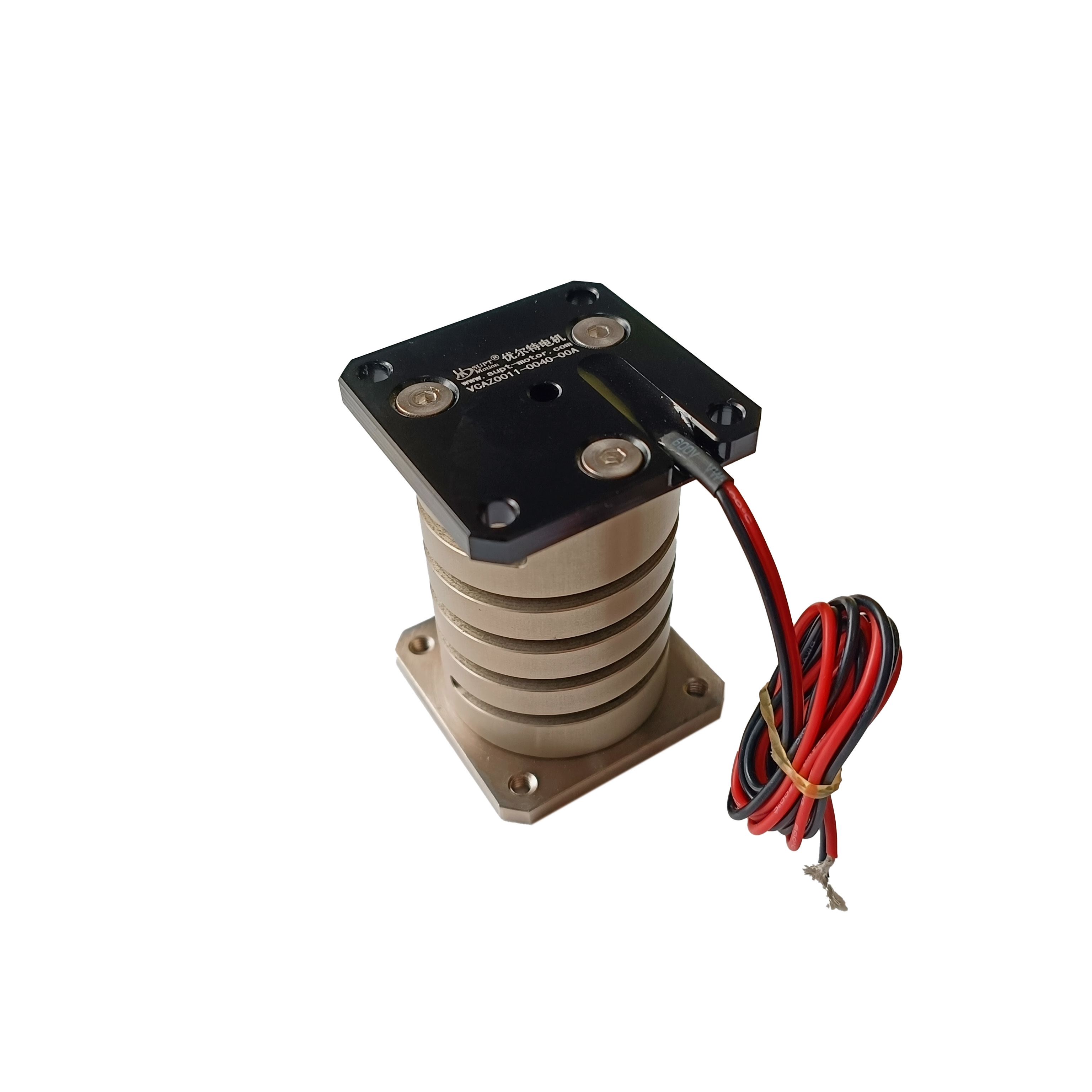

El motor de bobina móvil de vibración flexible SUPT MOTION (Serie VCAZ) es la unidad de potencia central diseñada específicamente para alimentadores vibratorios flexibles.
Fabricados en grandes cantidades con materiales de alta resistencia y alta estabilidad, los resortes y motores se someten al 100% a mediciones y pruebas para garantizar la estabilidad y consistencia del producto.
A través del movimiento lineal de alta frecuencia en ambas direcciones verticales, el motor de bobina móvil impulsa las piezas de trabajo para que se muevan en múltiples direcciones dentro de la bandeja de alimentación, lo que permite un transporte y orientación suaves del material.
En comparación con los alimentadores vibratorios electromagnéticos tradicionales, la solución de accionamiento por motor de bobina móvil ofrece las siguientes ventajas: ajuste programable de frecuencia y amplitud, lo que permite la adaptación a diferentes materiales sin reemplazar componentes mecánicos; respuesta start-stop de nivel de milisegundos, que permite un control preciso de piezas individuales; y movimiento suave sin impacto mecánico, lo que lo hace más respetuoso con los materiales frágiles. Los motores de bobina móvil de vibración flexible se utilizan ampliamente en líneas de ensamblaje automatizadas en industrias como componentes electrónicos, hardware de precisión y consumibles médicos.
Ventajas del producto
Parámetros programables: La frecuencia, la amplitud y la forma de onda se pueden ajustar en tiempo real
Respuesta Rápida: Inicio/parada en milisegundos para un control preciso del material
Movimiento suave: El funcionamiento sin impactos protege los componentes vulnerables
Alimentación multidireccional: Permite el transporte omnidireccional cuando se combina con sistemas multieje
Inspección 100% completa: 100% pruebas de resortes y motores.
Motores de bobina móvil de cuenco vibratorio, alimentadores vibratorios flexibles, motores de manipulación de materiales, actuadores vibratorios de alta frecuencia, accionamientos de cuenco vibratorio flexibles
Presupuesto
| Parámetro | Valor típico |
| Rango de empuje | Costumbre |
| Rango de carrera | Costumbre |
| Voltaje de funcionamiento | 14,8 VCC |
| Frecuencia de respuesta | Ajustable |
| Ajuste de amplitud | controlado por programa |
| Vida útil | ≥100 millones de ciclos |
| Número de modelo | VCAZ0010-0020-00A | |||
| Parámetros de la bobina | Tolerancia | Símbolo | Valor | Unidad |
| DCR | ±10% | R | 9.5 | Ω |
| Voltaje pico | valor estándar | vicepresidente | 14.8 | V |
| Corriente máxima | valor estándar | IP | 1.6 | A |
| Fuerza constante | ±7,5% | kf | 2.7 | N / A |
| Constante EMF trasera | valor estándar | kd | 2.7 | V/M/Seg |
| Inductancia | ±30% | l | 0,37 | mH |
| Parámetros del actuador | Símbolo | Valor | Unidad | |
| Fuerza máxima | fp | 4.2 | norte | |
| Fuerza de pérdida continua | fc | 2.2 | norte | |
| Constante del actuador | ka | 0,87 | NOROESTE | |
| Constante de tiempo eléctrica | te | 0,04 | milisegundos | |
| Pmáx | Páginas | 24 | W. | |
| Ataque | S | 1.5 | milímetros | |
| Espacio libre de cada lado de la bobina | CL | 0,8 | milímetros | |
| Resistencia térmica | otros | 20 | °C/W | |
| Temperatura máxima permitida del coi | Tmáx | 150 | ℃ | |
| Peso de la bobina | WTC | 13 | gramo | |
| Peso del acero magnético | WTE | 56 | gramo | |
| Peso del actuador | WTa | 69 | gramo | |
Solicitud
Alimentación por vibración flexible para componentes electrónicos
Clasificación por orientación de piezas metálicas de precisión
Ensamblaje y alimentación automatizados de consumibles médicos
Alimentación multidireccional de piezas de forma irregular
Sistemas transportadores para lotes pequeños y materiales de gran variedad
Información de personalización:
Este producto admite la personalización de los parámetros de empuje, carrera y amplitud para adaptarse a diferentes materiales y requisitos de velocidad de alimentación.
